반도체 제조에서 석영의 다양한 응용 분야는 무엇입니까?

고순도 석영 소재는 반도체 산업에서 중요한 역할을 합니다. 우수한 고온 저항성, 내식성, 열 안정성 및 광 투과 특성으로 인해 중요한 소모품이 되었습니다.석영 제품웨이퍼 생산의 고온 및 저온 영역 모두의 부품에 사용되어 제조 공정의 안정성과 청결을 보장합니다. 반도체 산업이 발전함에 따라 고순도 석영에 대한 수요가 지속적으로 증가하여 생산 및 기술의 발전을 주도하고 있습니다. 이 기사에서는 반도체 제조 분야에서 석영의 핵심 응용 분야와 시장 동향을 심층적으로 살펴봅니다.



석영의 성질


  • 석영(이산화규소, SiO2)은 거의 완벽에 가까운 물리적, 화학적 특성으로 인해 반도체 분야에서 대체할 수 없습니다8:
  • 극도의 순도: 반도체 등급 석영은 일반적으로 99.99%(4N) 이상의 순도를 요구하며 때로는 5N에 도달하기도 합니다. 이를 통해 고온 처리 중에 금속 이온(예: 나트륨, 칼륨, 철)이 이동하여 실리콘 웨이퍼를 오염시키지 않습니다.
  • 열적 안정성: 연화점이 약 1730°C인 석영은 1100°C에서 1250°C 사이의 고온 환경에서 장기간 안정적으로 작동할 수 있습니다. 이는 확산 및 산화 공정에 완벽하게 적합합니다.
  • 화학적 불활성: 석영은 불화수소산과 뜨거운 인산을 제외한 모든 산과 거의 반응하지 않습니다. 이는 습식 세정 및 에칭 공정에 이상적인 캐리어 역할을 합니다.
  • 낮은 열팽창: 이 특성은 석영 부품이 극심한 열 주기 중에 쉽게 균열되지 않도록 하여 정밀 제조를 위한 치수 안정성을 유지합니다.



2. 반도체 제조에서 석영 부품의 주요 응용 분야

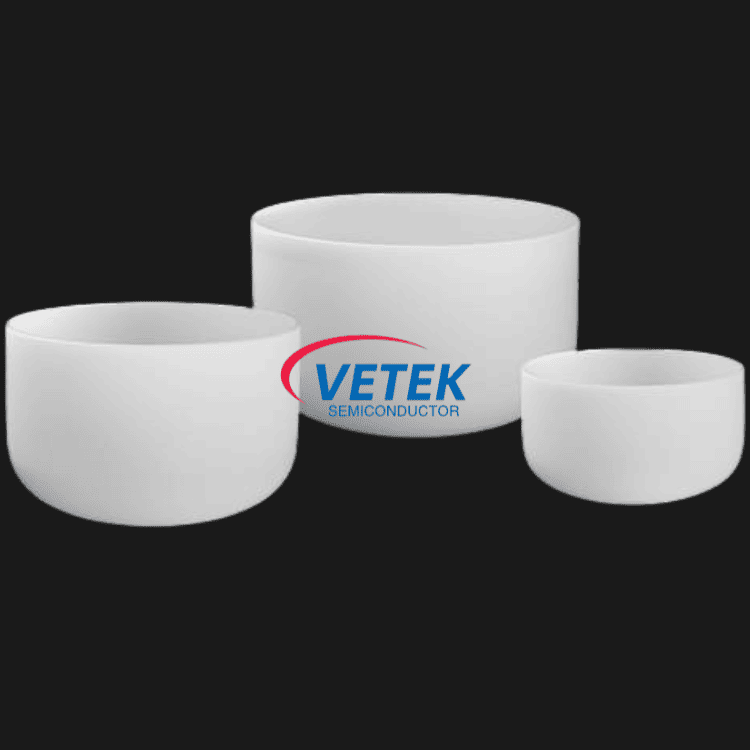

A. 결정 성장: 석영 도가니


웨이퍼 제조의 첫 번째 단계인 CZ(Czochralski) 방법에서는 폴리실리콘을 석영 도가니 내부에서 녹여야 합니다.

핵심 기능: 석영 도가니는 용융 실리콘과 직접 접촉합니다. 고품질 도가니는 과도한 산소 방출을 줄여 단결정 실리콘 잉곳의 불순물 수준을 최소로 유지합니다.


B. 열 공정: 석영 보트 및 용광로 튜브

확산, 산화 및 어닐링 공정에서 웨이퍼는 석영 캐리어 내에 배치로 배치되어 확산로에 들어갑니다.

핵심 기능: Quartz Wafer Boat는 웨이퍼를 정밀하게 운반하는 역할을 담당하고, Quartz Furnace Tube는 깨끗하고 제어된 고온 반응 환경을 제공합니다.

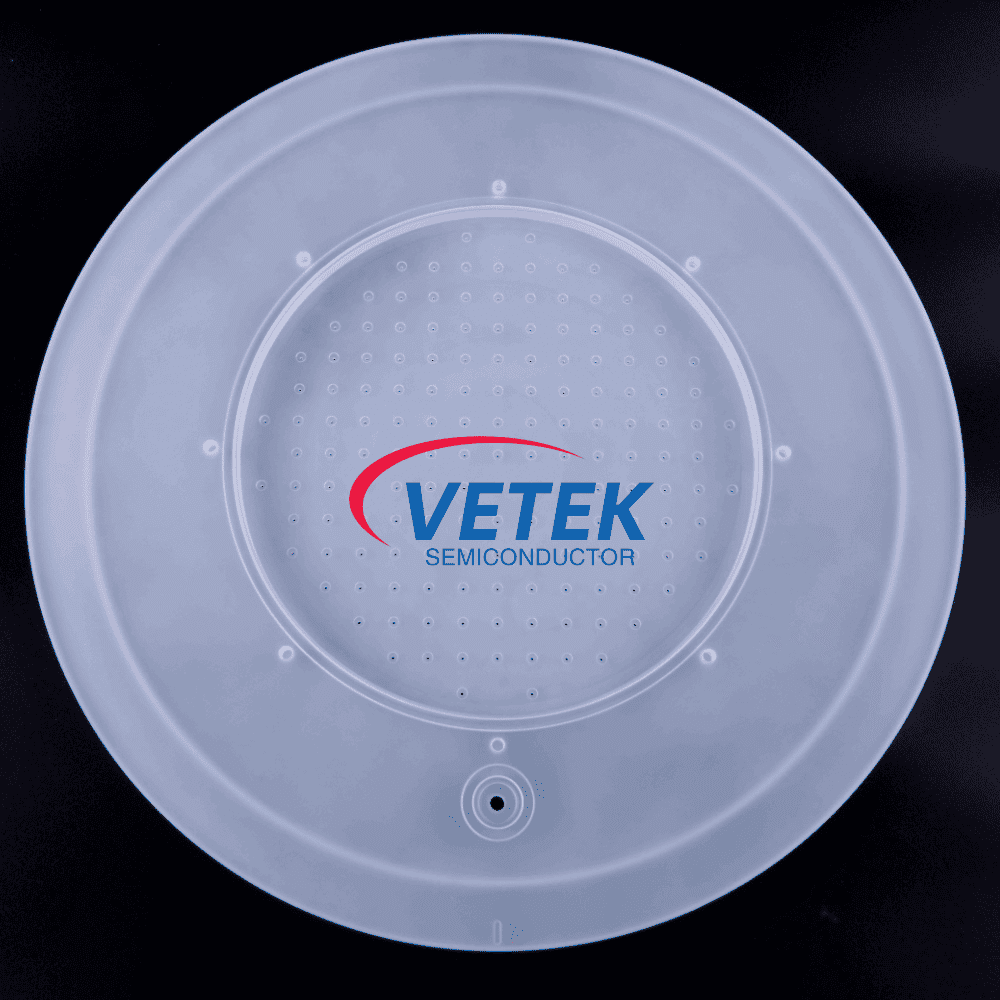

C. 박막 증착: 석영 샤워 헤드 및 챔버 부품

CVD(화학 기상 증착) 및 ALD(원자층 증착) 공정 중에 석영 부품은 반응 가스를 유도하고 분배하는 데 사용됩니다.

핵심 기능: Quartz 샤워 헤드는 가스가 웨이퍼 표면에 균일하게 분사되도록 보장하며, 이는 나노미터 규모의 얇은 필름의 균일성을 향상시키는 데 중요합니다.

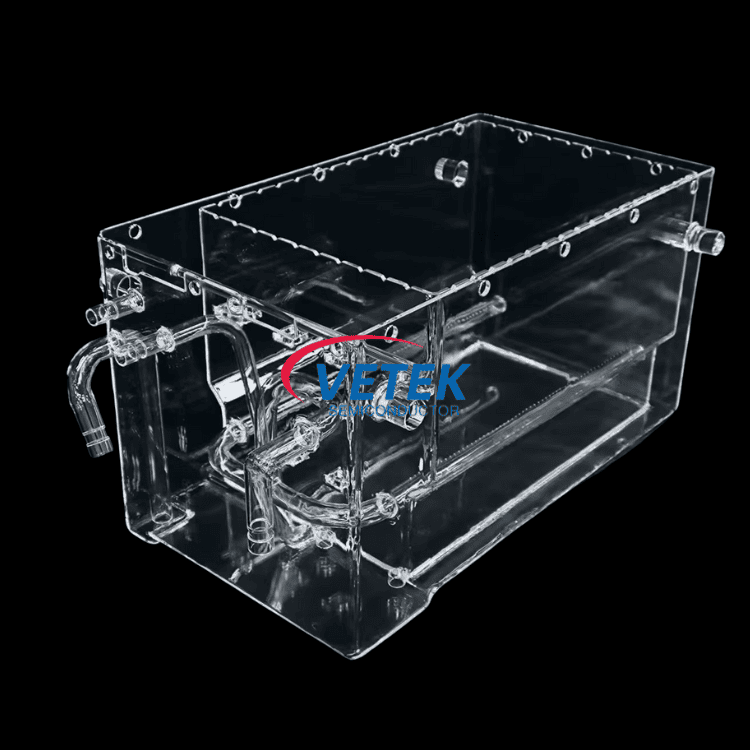

D. 습식 세정: 석영 욕조

포토리소그래피 전후의 세척 단계에서 웨이퍼는 다양한 화학 시약에 담가야 합니다.

핵심 기능: 석영 수조는 강한 산성 부식에 강하고 입자 오염을 생성하지 않으므로 RCA 세척 공정의 표준이 됩니다.




3. 반도체 석영 부품 시장 분석

최신 업계 데이터에 따르면 전 세계 반도체 석영 시장은 급속한 성장을 경험하고 있습니다.

시장 부문
성장 동인
주요 기술 동향
고급 로직 칩(7nm 이하)
AI, 5G, 고성능 컴퓨팅(HPC)
금속불순물 저감을 위한 합성석영 수요 급증
메모리 칩(3D NAND/DRAM)
데이터센터 및 클라우드 스토리지 수요
적층 레이어 증가로 인해 CVD/ALD 주기가 늘어나고 석영 교체 빈도가 증가합니다.
화합물 반도체(SiC/GaN)
전기자동차(EV), 신에너지
SiC 에피택셜 성장에는 더 높은 온도 저항을 갖춘 석영 차폐가 필요합니다.
웨이퍼 팹
글로벌 생산능력 확장 물결
새로운 팹(예: TSMC, Intel, Samsung)에 의한 석영 부품의 대규모 초기 조달

4. 산업 동향

반도체 공정 반복에서는 재료 순도에 대한 까다로운 요구 사항이 적용됩니다. 7nm 이상의 첨단 공정을 기반으로 하는 합성 용융 실리카(Synthetic Fused Silica)는 금속 불순물이 매우 낮고 플라즈마 저항성이 우수하여 에칭 및 리소그래피 공정에서 기존의 천연 석영을 빠르게 대체하고 있습니다. 동시에 업계는 통합 정밀 가공으로 전환하고 있습니다. 초정밀 CNC 기능과 고순도 원자재 통합을 갖춘 제조업체는 미래 경쟁에서 우위를 차지할 것입니다.


또한, 친환경 이니셔티브와 재활용은 팹이 비용을 절감하고 효율성을 높이는 핵심 경로가 되고 있습니다. ESG 표준이 반도체 공급망에서 중요해짐에 따라 고급 석영 부품의 정밀한 재생 및 재활용이 주류 비즈니스 모델이 될 것입니다. 이는 기업이 생산 비용을 낮추는 데 도움이 되며 글로벌 탄소 중립 목표를 달성하는 데 필요한 선택입니다. 이 과정에서 고급 세척 기술과 화염 처리 수리 능력을 갖춘 석영 회사는 상당한 시장 기회에 직면하게 될 것입니다.

선도적인 반도체 재료 공급업체인 VeTek Semiconductor는 석영 도가니부터 정밀 석영 보트까지 광범위한 솔루션을 제공합니다. 당사의 제품은 주요 글로벌 OEM 및 웨이퍼 제조 공장에서 널리 사용되며 우수한 재료와 장인정신을 통해 고객이 공정 안정성과 수율을 향상시킬 수 있도록 지원하는 데 전념하고 있습니다.
