실리콘 카바이드(SiC) 코팅이란 무엇입니까? 특성, CVD 공정 및 응용

세부 요약

A 탄화규소 코팅(SiC 코팅)일반적으로 고순도 흑연과 같은 구성 요소 표면에 증착된 조밀한 SiC 층으로, 화학적으로 내성이 있고 열적으로 안정적인 공정 인터페이스를 생성합니다. 반도체 장비에서 코팅은 일반적으로 다음과 같이 생산됩니다.화학기상증착(CVD).

그 성능은 다음의 결합된 시스템에서 비롯됩니다.흑연 기판, CVD SiC 층, 부품 형상 및 반응기 환경.

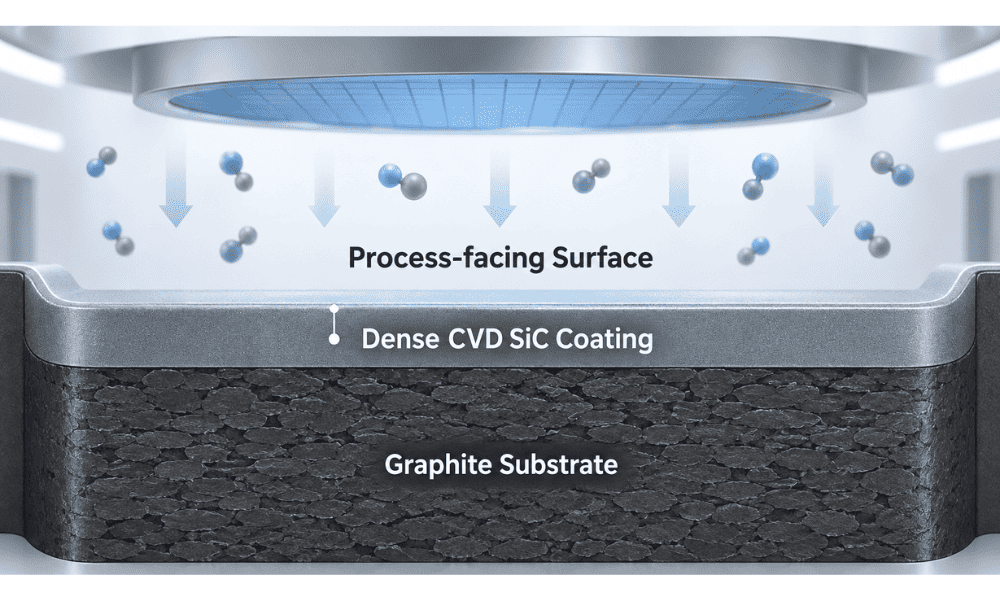

1. 실리콘 카바이드 코팅이란 무엇입니까?

흑연은 기계 가공이 가능하고 열적으로 안정적이기 때문에 반도체 핫존 부품에 널리 사용됩니다. 그러나 순수 흑연은 공정 가스와 반응하여 산화되거나 불순물을 방출하거나 표면이 저하됨에 따라 입자를 생성할 수 있습니다.

CVD SiC는 표면 상태를 변화시킵니다. 실리콘 카바이드는 가공된 흑연 본체 위에 조밀한 다결정 층으로 증착되어 흑연과 공정 환경 사이에 장벽을 만듭니다.

공정 가스/웨이퍼 → 치밀한 CVD SiC 표면 → SiC/흑연 인터페이스 → 고순도 흑연 몸체

흑연은 구조적 몸체, 열 질량 및 기계 가공성을 제공합니다. SiC는 공정을 향한 표면을 제공합니다. 인터페이스는 증착, 냉각 및 반복적인 반응기 사이클을 견뎌야 합니다.

SGL Carbon은 상업용 SiC 코팅을 등방성 흑연에 증착된 조밀하고 내마모성 및 내부식성 CVD 층으로 설명하며, 반도체 결정 성장, 실리콘/SiC 에피택시 및MOCVD.

이것이 바로 반도체 등급 SiC 코팅 부품이 다음과 같이 평가되어야 하는 이유입니다.공학 재료 시스템, 단순히 "코팅된 흑연"이 아닌.

CVD SiC 코팅과 고체 SiC 비교

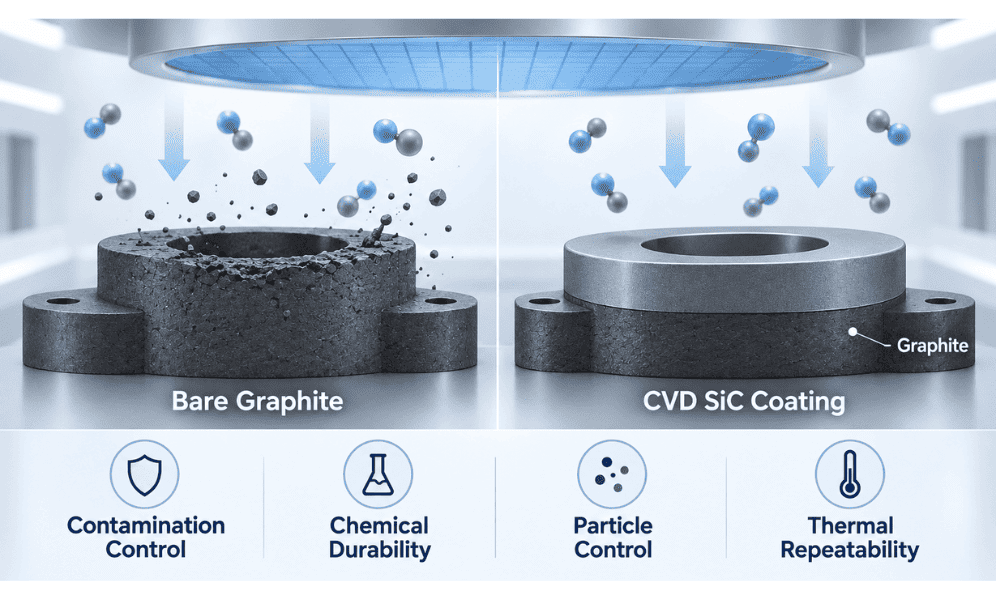

2. 반도체 장비에서 흑연을 SiC로 코팅하는 이유는 무엇입니까?

그 목적은 흑연의 제조 및 열적 이점을 까다로운 반도체 조건에 더 적합한 표면과 결합하는 것입니다.

흑연 서셉터 또는 웨이퍼 캐리어는 공차가 엄격하고 복잡한 포켓으로 가공될 수 있습니다. 그런 다음 CVD SiC는 공정 가스 및 세척에 노출된 표면을 보호합니다. 이 조합은 네 가지 주요 문제를 해결합니다.

오염 통제.밀도가 높고 순도가 높은 표면은 웨이퍼 환경에서 기본 흑연을 분리하는 데 도움이 됩니다.

화학적 내구성.에피택시와 MOCVD는 공격적인 전구체와 세정 화학물질을 사용합니다. SiC는 노출된 흑연에 비해 저항성이 향상되었습니다.

입자 제어.균열, 벗겨짐 또는 표면 저하가 입자 원인이 될 수 있으므로 코팅 무결성은 공정 청결에 직접적으로 중요합니다.

열 반복성.서셉터와 캐리어는 원자로 열장의 일부입니다. 웨이퍼 온도가 반복 가능하도록 기하학적 구조와 표면 상태가 안정적으로 유지되어야 합니다.

메르센은 에피택시 및 MOCVD에 사용되는 흑연 장비의 주요 작동 요구 사항으로 고온, 고진공, 공격적인 가스 전구체, 오염 제어 및 산 세척에 대한 저항성을 식별합니다. 또한 코팅 무결성에 중요한 흑연/SiC CTE 호환성을 강조합니다.

이는 코팅 품질이 코팅 품질과 분리될 수 없는 이유를 설명합니다.흑연 품질, 치수 정확도 또는 반응기 조건. 왜곡되거나 제대로 설계되지 않은 부품에 화학적으로 우수한 SiC 층이 있어도 공정 성능이 여전히 좋지 않을 수 있습니다.

3. CVD 실리콘 카바이드 코팅은 어떻게 생산됩니까?

일반적인 제조 체인은 다음과 같습니다.

흑연 선택 → 정밀 가공 → 정제 → 표면 준비 → CVD SiC 증착 → 검사

평탄도, 포켓 깊이 및 가장자리 형상이 최종 치수 및 코팅 균일성에 영향을 미치기 때문에 순도, 미세 구조 및 열적 거동을 기준으로 흑연을 선택한 다음 코팅 전에 가공합니다.

CVD 동안 기체 전구체는 고온 반응기로 들어갑니다. 반응성 종은 흑연 표면에 도달하여 SiC가 핵을 생성하고 연속적인 층으로 성장합니다.

SGL Carbon은 대략적인 SiC 증착 온도를 공개적으로 보고합니다.1,200~1,300°C상업용 코팅 공정을 위해. 하나의 코팅 시스템에 대해 β-SiC 또는 입방형 3C-SiC를 보고합니다.

CVD-SiC 코팅 흑연 서셉터에 대한 최근 연구에서는 코팅 구조가 가공 조건에 크게 좌우된다는 사실이 추가로 입증되었습니다.

2026년과학 보고서연구 조사에 따르면1,100~1,350°C, 압력 및 H2/MTS 비율의 변화와 함께. 연구자들은 코팅 형태, 거칠기, 화학량론 및 경도의 중요한 변화를 관찰하여 다음 사이의 관계를 입증했습니다.

CVD 매개변수 → SiC 미세구조 → 코팅 특성 → 부품 성능.

중요한 공학적 교훈은 다음과 같습니다.“CVD SiC”는 하나의 고정된 재료가 아닙니다..

다음과 같은 사양:

“100μm SiC 코팅”

두께만 설명합니다.

다음을 완전히 정의하지는 않습니다.

l 청정;

l 다공성;

l 곡물구조;

l 표면 거칠기;

l 코팅 균일성;

l 인터페이스 품질;

l 잔류 응력.

반도체 장비의 경우 이러한 요소는 공칭 두께만큼 중요할 수 있습니다.

일반적인 코팅 결함

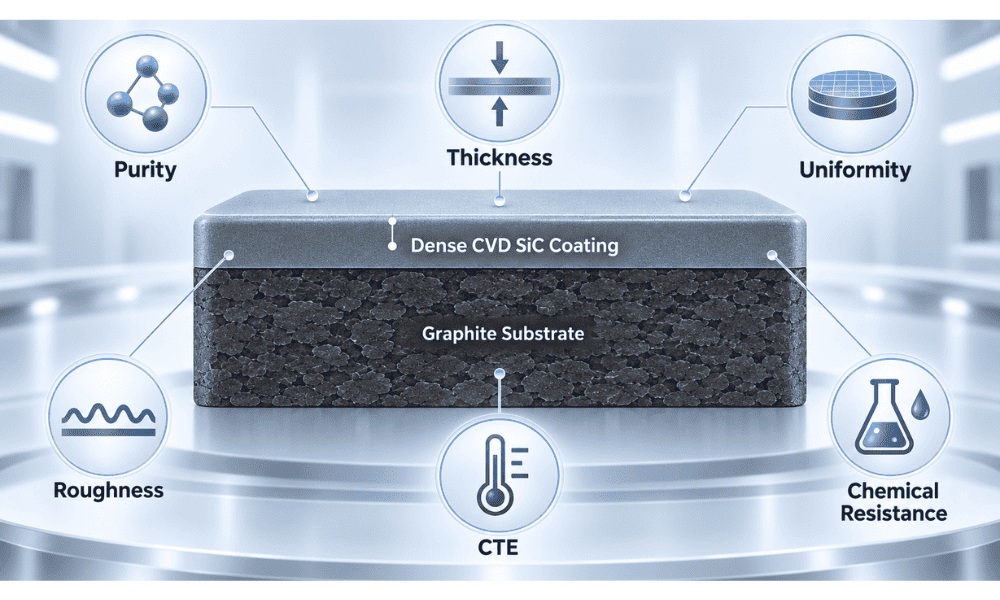

4. 어떤 SiC 코팅 특성이 가장 중요합니까?

반도체 용도의 경우 가장 유용한 특성은 오염 제어, 공정 안정성 및 부품 수명과 관련된 특성입니다.

공공 상업 벤치마크로서 SGL Carbon은 하나의 SiC 코팅에 대해 대략3.2g/cm3, 경도40GPa, 열팽창4.3 × 10^-6K^-1100–600°C 및 일반적인 코팅 두께100μm. 이러한 값은 범용 반도체 사양이 아닌 예입니다.

특별한 주의를 기울여야 할 두 가지 매개변수는 다음과 같습니다.코팅 두께 및 CTE.

1. SiC 코팅이 두꺼워진다고 자동으로 좋아지는 것은 아닙니다.

두께를 추가하면 더 큰 보호 장벽을 제공할 수 있지만 구성 요소 크기가 변경되고 누적된 잔류 응력이 증가할 수도 있습니다. 이는 서셉터와웨이퍼 캐리어포켓 깊이, 평탄도 및 모서리 형상이 공정에 중요한 요소입니다.

2. CTE 매칭도 마찬가지로 중요합니다.

SiC는 고온에서 증착된 후 흑연 기판과 함께 냉각됩니다. SiC와 흑연이 다르게 팽창하고 수축하면 경계면 근처에서 기계적 응력이 발생합니다.

단순화된 실패 경로는 다음과 같습니다.

CTE 불일치 → 잔류 응력 → 미세 균열 → 균열 전파 → 박리 → 입자/노출된 흑연

이 메커니즘은 단순히 두께를 늘리는 것만으로는 코팅 실패를 항상 해결할 수 없는 이유를 설명합니다.

2026년도자기 국제연구에서는 1,260°C, 1,280°C 및 1,320°C에서 흑연에 증착된 SiC를 구체적으로 조사했으며 증착 온도가 미세 구조 및 계면 접착에 영향을 미치는 것으로 나타났습니다.

따라서 코팅 품질은 다음 요소의 조합으로 판단해야 합니다.

순도 + 미세구조 + 균일성 + 인터페이스 무결성 + 형상

두께보다는..

5. SiC 코팅 흑연은 어디에 사용되며 어떻게 선택해야 합니까?

가장 강력한 응용 분야는 고온, 반응성 화학 및 엄격한 웨이퍼 수준 요구 사항에 직면하는 구성 요소입니다.

1. 실리콘 에피택시

SiC 코팅 흑연 서셉터는 열 전달에 참여하면서 웨이퍼를 지지합니다. 평탄도, 포켓 형상, 코팅 균일성 및 표면 상태는 웨이퍼 온도와 에피택셜 균일성에 영향을 미칠 수 있습니다.

따라서 코팅은 더 넓은 열 시스템의 일부입니다.

히터/에너지원 → 서셉터 → 웨이퍼 열 경계 → 웨이퍼 온도 → 에피택셜 성장

2. 실리콘 카바이드 에피택시

SiC 에피택시는 열장 재료에 대해 특히 까다로운 요구 사항을 제시합니다. 서셉터, 링 및 관련 부품은 반복적인 고온 작동을 통해 화학적 안정성, 낮은 오염 및 치수 일관성을 유지해야 합니다.

3. GaN과 LED MOCVD

MOCVD 웨이퍼 캐리어와 위성 플랫폼은 캐리어 온도 분포가 웨이퍼 전체의 성장 조건에 영향을 미치는 전구체가 풍부한 환경에서 작동합니다.

캐리어 형상이나 표면 상태의 변화는 다음과 같은 변화에 영향을 미칠 수 있습니다.

l 웨이퍼 온도;

l 성장률;

l 필름 두께;

l 구성;

l 웨이퍼 간 균일성.

메르센은 특히 고순도 SiC 코팅 흑연, 균일한 열 거동, 공격적인 가스에 대한 저항성 및 현장 화학 세정에 대한 내구성을 에피택시 응용 분야의 중요한 요구 사항으로 식별합니다.

4. 기타 고온 공정

선택된 RTP/RTA, CVD, ALD 및 기타 열장 구성 요소는 온도, 화학, 오염 위험 및 기하학적 구조가 정당화되는 경우 SiC 코팅 흑연을 사용할 수도 있습니다.

선택은 다음으로 시작해야 합니다.반응기와 공정, 일반적인 코팅 사양이 아닙니다.

정의하다:

l 공정 및 반응기 모델;

l 웨이퍼 크기;

l 작동 온도;

l 공정 및 세정 가스;

l 구성요소 도면;

l 흑연 요구 사항;

l 임계 치수 및 평탄도;

l 코팅 두께;

l 표면 거칠기;

l 검사 요구 사항.

가장 유용한 RFQ는 하나의 핵심 질문을 던집니다.

이 구성 요소는 원자로 내부에서 어떤 역할을 해야 합니까?

그런 다음 SiC 코팅은 격리된 재료 매개변수가 아닌 실제 목표를 중심으로 설계될 수 있습니다.

에피택시와 MOCVD의 목표는 단순히 오래 지속되는 코팅이 아닙니다. 다음을 지원할 수 있는 구성 요소입니다.

안정적인 웨이퍼 온도 + 낮은 오염 + 낮은 파티클 발생 + 반복 가능한 성장 + 예측 가능한 서비스 수명

6. FAQ

1. 흑연에 탄화규소 코팅을 하는 주요 목적은 무엇입니까?

이는 흑연 본체의 가공성과 열적 이점을 유지하면서 고순도, 내화학성 공정 표면을 생성합니다.

2. SiC 코팅에 CVD를 사용하는 이유는 무엇입니까?

CVD를 사용하면 SiC가 복잡한 흑연 표면에서 직접 성장할 수 있으며 증착 공정이 적절하게 엔지니어링되면 코팅 구조, 두께 및 균일성을 제어할 수 있습니다.

3. SiC 코팅이 두꺼울수록 항상 좋은가요?

아니요. 두께는 잔류 응력, 치수 공차, 부품 형상 및 서비스 조건과 균형을 이루어야 합니다.

4. SiC 코팅이 갈라지거나 박리되는 원인은 무엇입니까?

일반적인 원인으로는 흑연/SiC CTE 불일치, 잔류 응력, 인터페이스 결함, 부적절한 증착 조건 및 반복적인 열 순환 등이 있습니다.

5. SiC 코팅 흑연 RFQ에는 어떤 정보가 필요합니까?

도면, 반응기 모델, 프로세스, 웨이퍼 크기, 작동 온도, 프로세스 및 세척 가스, 흑연 요구 사항, 코팅 사양, 임계 허용 오차, 검사 기준 및 수량을 제공합니다.

맞춤형 CVD SiC 코팅 흑연 부품이 필요하십니까?

VeTek Semiconductor는 반도체 에피택시 및 관련 고온 처리 응용 분야를 위한 SiC 코팅 흑연 부품을 제공합니다.

원자로 모델, 구성 요소 도면, 흑연 요구 사항, 코팅 사양, 작동 조건 및 검사 기준을 공유하여 적합한 솔루션을 논의하십시오.

기술상담 요청| 그림 제출

실리콘 카바이드 코팅 제품군을 살펴보세요.

참고자료

1. SGL 카본. SIGRAFINE® SiC 코팅.등방성 흑연의 CVD SiC 코팅에 대한 기술 데이터 및 응용 정보.

2. 메르센. 반도체 공정 장비 - 탄화 규소로 코팅된 초순수 흑연.에피택시 및 MOCVD 애플리케이션에 대한 기술 정보.

3. Huo, Y., Qin, S., Chen, Y., et al. "흑연 기판의 CVD-SiC 코팅의 공정-구조-특성 상관 관계에 대한 연구."과학 보고서, Vol. 16, 조항 4150, 2026.

4. Ma, Q., et al. "흑연 기판에 대한 CVD-SiC 코팅의 계면 접착: 미세 구조 및 기계적 특성에서 온도의 역할."도자기 국제, Vol. 52, 2026년 3호, pp. 3711–3718.
