고체 CVD SiC 포커스 링 제조 내부: 흑연에서 고정밀 부품까지

정밀도와 극한의 환경이 공존하는 위험한 반도체 제조 세계에서 실리콘 카바이드(SiC) 포커스 링은 필수 불가결합니다. 탁월한 내열성, 화학적 안정성 및 기계적 강도로 잘 알려진 이러한 구성 요소는 고급 플라즈마 에칭 공정에 매우 중요합니다.

고성능의 비결은 바로 고체 CVD(Chemical Vapor Deposition) 기술에 있습니다. 오늘 우리는 원시 흑연 기판부터 팹의 고정밀 "보이지 않는 영웅"에 이르기까지 엄격한 제조 과정을 탐구하기 위해 무대 뒤에서 여러분을 안내합니다.

I. 6가지 핵심 제조 단계

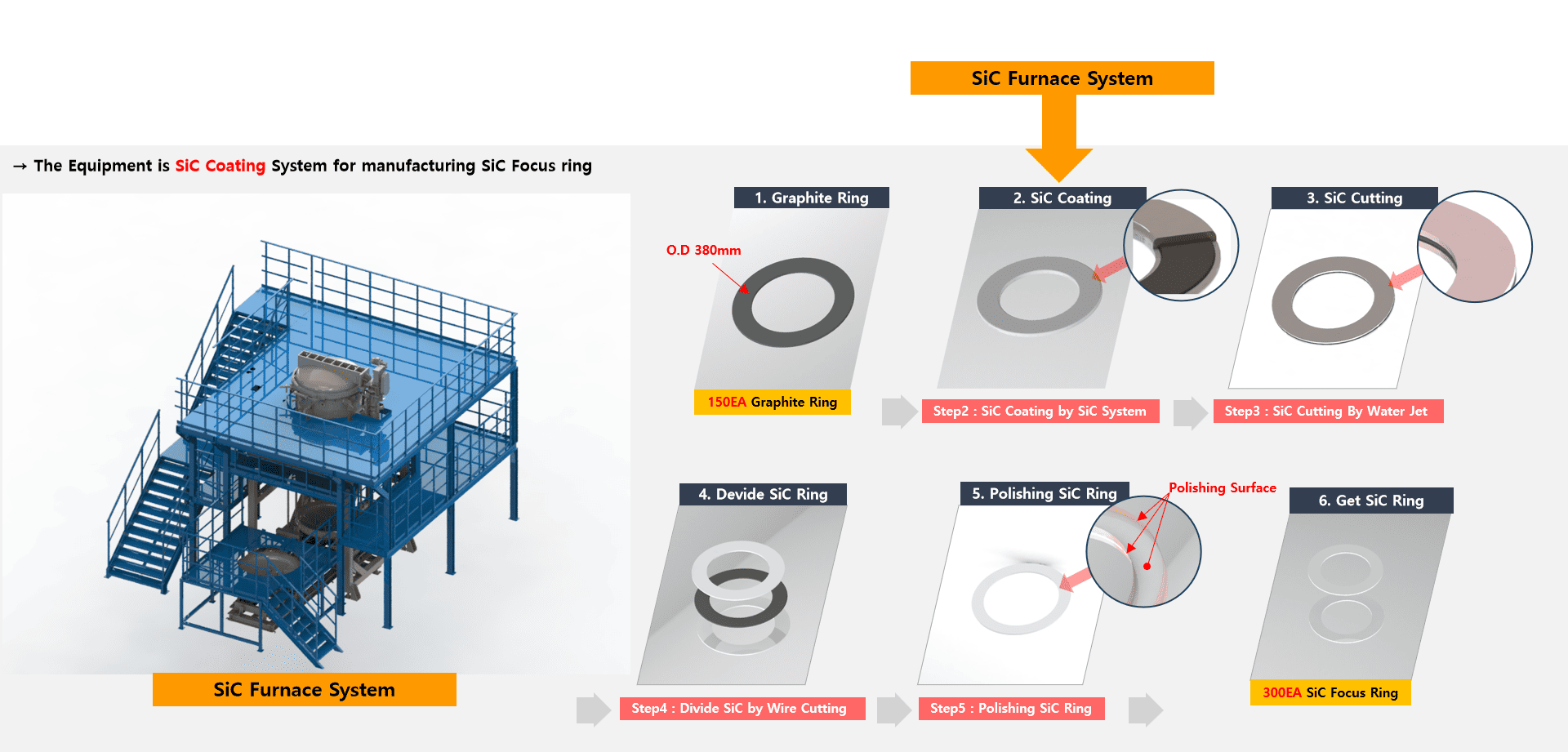

솔리드 CVD SiC 포커스 링의 생산은 고도로 동기화된 6단계 공정으로 이루어집니다.

흑연기판 전처리
SiC 코팅 증착(핵심 공정)
워터젯 절단 및 성형
와이어 커팅 분리
정밀연마
최종 품질 검사 및 승인

성숙한 프로세스 관리 시스템을 통해 150개의 흑연 기판 배치마다 약 300개의 완성된 SiC 포커스 링을 생산할 수 있어 높은 변환 효율성을 입증합니다.

II. 기술 심층 분석: 원자재부터 완제품까지

1. 재료 준비: 고순도 흑연 선택

여행은 프리미엄 그래파이트 링을 선택하는 것부터 시작됩니다. 흑연의 순도, 밀도, 다공성 및 치수 정확도는 후속 SiC 코팅의 접착력과 균일성에 직접적인 영향을 미칩니다. 처리하기 전에 모든 기판은 순도 테스트와 치수 검증을 거쳐 증착을 방해하는 불순물이 없는지 확인합니다.

2. 코팅 증착: 솔리드 CVD의 핵심

CVD 공정은 특수 SiC 가열로 시스템에서 수행되는 가장 중요한 단계입니다. 이는 두 가지 까다로운 단계로 나뉩니다.

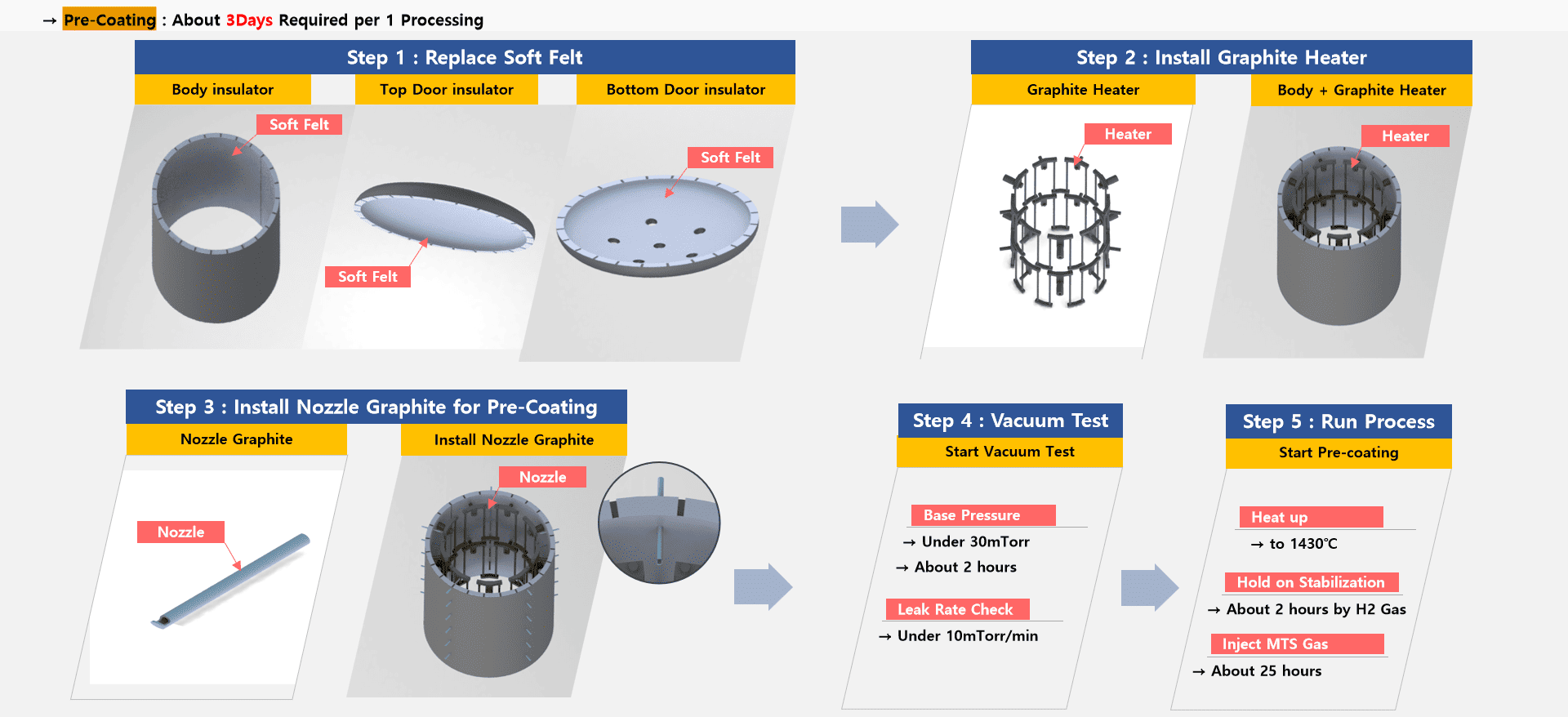

(1) 사전 코팅 공정(~3일/배치):

Coating Deposition: The Heart of Solid CVD_Pre-Coating Process

설치: 부드러운 펠트 단열재(상단, 하단 및 측벽)를 교체하여 열 일관성을 보장합니다. 흑연 히터와 특수 사전 코팅 노즐을 설치합니다.
진공 및 누출 테스트: 챔버는 미세 누출을 방지하기 위해 10mTorr/min 미만의 누출률로 30mTorr 미만의 기본 압력에 도달해야 합니다.
초기 증착: 퍼니스는 1430°C로 가열됩니다. 2시간 동안 H2 분위기 안정화 후 MTS 가스를 25시간 주입하여 메인코팅의 우수한 접착력을 보장하는 전이층을 형성합니다.

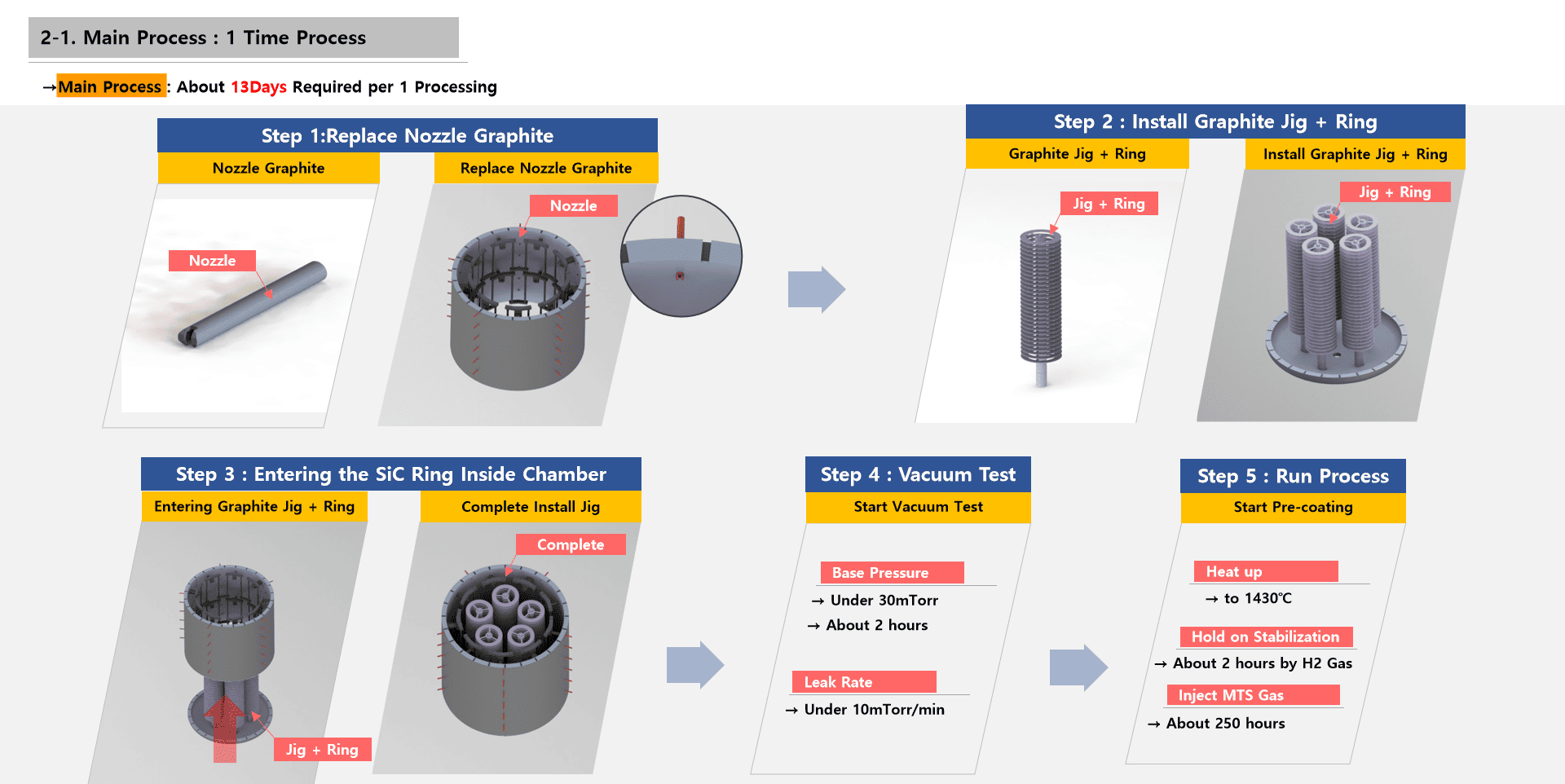

(2) 주요 코팅 공정(~13일/배치):

구성: 노즐을 다시 조정하고 타겟 링과 함께 흑연 지그를 설치합니다.
2차 진공 검사: 증착 환경이 완벽하게 깨끗하고 안정적으로 유지되도록 보장하기 위해 엄격한 2차 진공 테스트가 수행됩니다.
지속적인 성장: 1430°C를 유지하면서 MTS 가스를 약 250시간 동안 주입합니다. 이러한 고온 조건에서 MTS는 Si 및 C 원자로 분해되어 흑연 표면에 천천히 균일하게 증착됩니다. 이를 통해 고체 CVD 품질의 특징인 조밀하고 비다공성 SiC 코팅이 생성됩니다.

3. 성형 및 정밀 분리
