반도체 에피택시를 위해 흑연을 탄화규소로 코팅하는 이유는 무엇입니까?

반도체 에피택시에서는 단지 고온에 견딜 수 있다는 이유만으로 흑연을 선택하는 경우가 거의 없습니다. 실제 가치는 기계 가공성, 열 반응, 전기적 거동 및 배럴 서셉터, 팬케이크 서셉터, 단일 웨이퍼 홀더 및 MOCVD 캐리어와 같은 복잡한 반응기 구성 요소를 형성하는 능력의 조합에 있습니다. 그러나 이러한 이점을 제공하는 동일한 흑연 표면이 에피택시 환경에 직접적이고 반복적으로 노출되는 데 항상 적합한 것은 아닙니다. 이것이 바로 많은 중요한 흑연 구성 요소가 조밀한 보호막으로 보호되는 이유입니다.화학 기상 증착 실리콘 카바이드 코팅, 일반적으로 다음과 같이 설명되는 것을 생성합니다.SiC 코팅 흑연.

엔지니어링 개념은 간단하지만 중요합니다. 흑연 본체는 구조 및 열 플랫폼을 제공하고 CVD SiC 층은 공정을 향한 표면이 됩니다. 따라서 결과 구성 요소는 선택적 보호 층이 있는 흑연이 아니라 하나의 통합 재료 시스템으로 간주되어야 합니다.

에피택시 반응기에서 흑연이 여전히 중요한 이유

에피택시 서셉터는 단순히 웨이퍼를 고정하는 것보다 훨씬 더 많은 작업을 수행합니다. 이는 웨이퍼의 기계적 위치를 설정하고 열 전달에 참여하며 반응기 설계에 따라 회전, 유도 가열 및 가스 흐름과 상호 작용합니다. 포켓 깊이, 평탄도, 표면 프로파일 또는 열적 거동의 작은 변화는 국지적인 웨이퍼 환경을 변화시키고 궁극적으로 에피택셜 균일성에 영향을 미칠 수 있습니다.

이 요구 사항은 미립자 및 등방성 흑연의 지속적인 사용을 설명합니다. 흑연은 많은 밀도의 세라믹 재료로 제조하기가 상당히 어렵거나 비용이 많이 드는 형상으로 정밀하게 가공될 수 있습니다. 또한 여러 가지 열벽 및 유도 가열 반응기 개념과 호환되는 열적, 전기적 특성을 제공합니다.

상업용 실리콘 및SiC 에피택시, SGL Carbon은 코팅된 서셉터의 기본 재료로 고강도 등방성 흑연을 식별하고 서셉터 재료 품질이 에피택셜 층의 품질에 직접적인 영향을 미친다는 점을 지적합니다. 따라서 엄격한 치수 공차, 균일한 코팅 및 순도는 독립적인 사양이 아닌 연결된 요구 사항으로 처리됩니다.

어려운 점은 열체를 만드는 데 적합한 재료가 공정 대기와 접촉하기 위한 최적의 표면이 아닐 수도 있다는 것입니다. 이러한 구별이 탄화규소를 적용하는 근본적인 이유입니다.

베어 흑연이 이상적인 공정 표면이 아닌 이유

A 베어 흑연 성분고온, 반응성 전구체 가스 및 반복적인 가열 및 냉각이 포함된 환경에서 작동합니다. 이러한 조건에서 표면은 점차적으로 반응기 화학의 일부가 될 수 있습니다.

탄화규소 에피택시에서 이 문제는 특히 분명합니다. 염화물 기반 SiC CVD에 대해 발표된 연구에서는 특히 성장 중에 뜨거운 흑연에서 불순물과 추가 탄화수소가 방출되는 것을 방지하기 위해 SiC로 코팅된 흑연 서셉터에 대해 설명합니다. 동일한 연구에서는 핫스팟에서 SiC 코팅의 열화가 실행 간 재현성에 영향을 미칠 수 있으며 서셉터 표면의 상태가 공정 자체의 일부가 될 수 있음을 보여줍니다.

따라서 위험은 단순한 산화보다 더 광범위합니다. 직접적인 노출은 화학적 공격, 점진적인 표면 거칠기, 입자 방출, 미량 불순물 노출 또는 흑연과 공정 가스 사이의 원치 않는 반응으로 이어질 수 있습니다. 동일한 구성 요소가 증착 화학 및 챔버 세척 화학 모두에서 반복적으로 살아남아야 하기 때문에 세척 주기는 또 다른 스트레스 메커니즘을 도입할 수 있습니다.

반도체 생산의 경우 이는 바람직하지 않은 피드백 루프를 생성합니다. 표면 열화는 서셉터의 상태를 변화시킵니다. 변화하는 서셉터는 웨이퍼 주위의 국부적 화학적 경계와 열적 경계를 수정할 수 있습니다. 경계가 변경되면 프로세스 반복성이 저하될 수 있습니다.

따라서 흑연 코팅의 목적은 단순히 부품의 "부식 방지"를 높이는 것이 아닙니다. 을 유지하는 것입니다시간이 지남에 따라 프로세스 경계 경계가 더욱 안정적입니다..

흑연과 공정 사이의 기능적 인터페이스로서의 CVD SiC

CVD SiC 코팅은 가공된 흑연 본체 위에 조밀한 탄화규소 표면을 생성합니다. 상업용 SiC 코팅은 일반적으로 약 1,200°C 이상의 온도에서 화학 기상 증착을 통해 증착됩니다. SGL Carbon은 일반적인 증착 온도가 1,200~1,300°C라고 보고하고 있으며 특히 흑연 기판의 열팽창 동작이 코팅과 일치하여 열 응력을 최소화해야 한다고 강조합니다.

일단 증착되면 SiC 층은 흑연과 반응기 대기 사이의 기능적 인터페이스 역할을 합니다. 화학적 저항성은 기본 탄소에 대한 직접적인 공격을 줄입니다. 밀도는 흑연이 공정 환경에 직접 노출되는 것을 제한합니다. 높은 순도는 웨이퍼에 가까운 표면을 더욱 제어할 수 있게 하며, 기계적 무결성은 침식 관련 입자 생성을 줄이는 데 도움이 됩니다.

이러한 장점은 코팅이 손상되지 않은 상태로 유지되는지에 따라 달라집니다. 두께 균일성이 좋지 않은 코팅, 국부적인 핀홀, 잔류 응력 또는 약한 접착력이 있는 코팅은 결국 갈라지거나 박리될 수 있습니다. 그렇게 되면 흑연이 다시 노출되어 보호 기능이 국부적으로 상실됩니다.

이러한 이유로 코팅 두께만으로는 의미 있는 품질 지표가 아닙니다. 보다 유용한 엔지니어링 매개변수는 다음의 조합입니다.순도, 밀도, 표면 거칠기, 두께 균일성, 미세 구조, 기판 호환성 및 인터페이스 무결성.

Mersen은 반도체 장비 지침에서 동일한 재료 시스템 접근 방식을 따릅니다. 이 보고서에서는 에피택시 및 MOCVD용 SiC로 코팅된 초순수 흑연에 대해 설명하고 특히 장기적인 코팅 무결성을 위한 조건으로 흑연과 탄화규소 간의 CTE 호환성을 강조합니다.

실용적인 측면에서 이상적인 구성 요소는 가장 두꺼운 SiC 층을 가진 구성 요소가 아닙니다. 흑연 등급, 코팅 구조, 가공 공차 및 작동 조건이 반복되는 공정 사이클을 통해 안정적으로 유지될 만큼 충분히 잘 일치하는 제품입니다.

서셉터 형상과 평탄도가 웨이퍼 온도 균일성에 어떤 영향을 미칩니까?

SiC 코팅 서셉터의 가치는 부품을 단순한 소모품이 아닌 열장의 일부로 볼 때 더욱 명확해집니다.

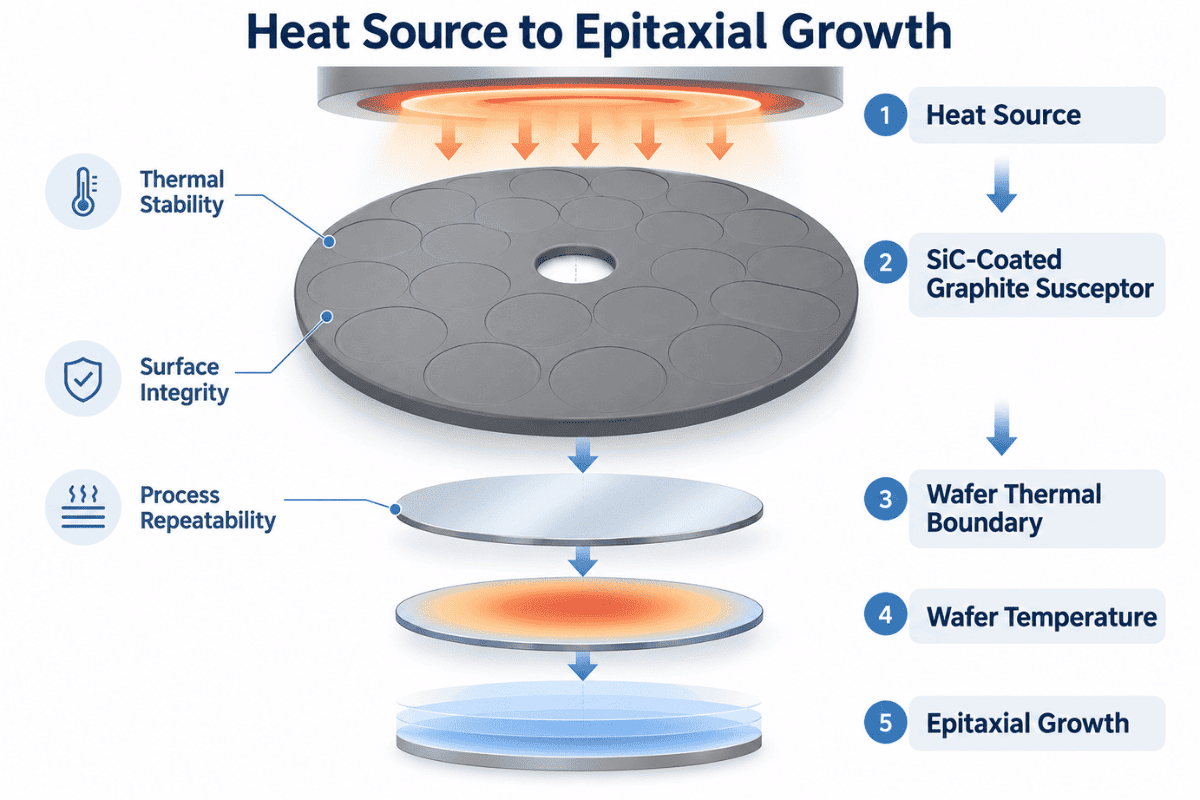

단순화된 에피택시 시스템의 에너지 경로는 다음과 같이 표현될 수 있습니다.

열원 → SiC 코팅 흑연 서셉터 → 웨이퍼 열 경계 → 웨이퍼 온도 → 에피택셜 성장

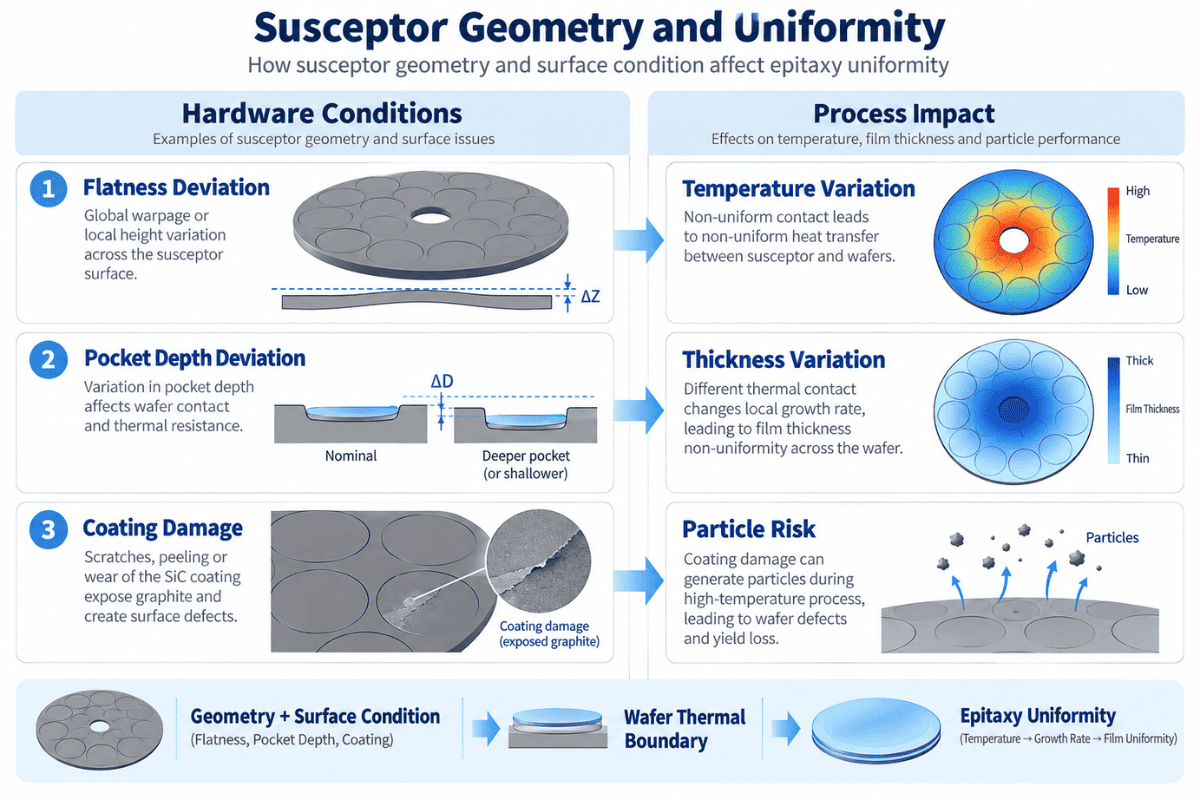

각 인터페이스가 중요합니다. 서셉터가 왜곡되거나, 포켓의 크기가 변경되거나, 침전물이 고르지 않게 축적되거나, 코팅이 국부적으로 실패하는 경우, 공칭 반응기 레시피가 변경되지 않은 경우에도 웨이퍼가 경험하는 조건이 변경될 수 있습니다.

이것이 바로 정밀 가공과 코팅 품질이 밀접하게 연관되어 있는 이유입니다. SGL Carbon은 실리콘 에피택시 서셉터의 포켓 프로파일, 평탄도, 표면 마감, 순도 및 균일한 SiC 코팅을 강조하고 서셉터 특성을 에피택셜 레이어 품질과 연결합니다.

MOCVD에도 비슷한 관계가 존재합니다. 웨이퍼 캐리어는 제어된 열 및 전구체 필드를 통해 기판을 회전시키며, 캐리어의 열적 거동은 웨이퍼 온도 분포에 영향을 줍니다. SGL Carbon은 고순도 흑연, 균일한 SiC 코팅 및 엄격한 치수 공차가 LED 및 GaN 관련 MOCVD 응용 분야에서 캐리어 성능을 제어하는 ​​데 사용된다고 지적합니다.

따라서 SiC 코팅만으로 "에피택셜 수율이 향상된다"고 주장하는 것은 부정확합니다. 보다 방어 가능한 엔지니어링 결론은 안정적이고 잘 설계된 SiC 코팅 흑연 구성 요소가 유지에 도움이 된다는 것입니다.열, 화학 및 오염 경계 조건반복 가능한 에피택시에 필요합니다.

이러한 구별은 기술적 정확성과 공급업체 자격 모두에 중요합니다.

실리콘과 SiC 에피택시 요구 사항이 다른 이유

기본 재료 개념은 실리콘과 SiC 에피택시와 유사하지만 작동 환경의 심각성은 다릅니다.

실리콘 에피택시에서 고순도 코팅 서셉터는 치수 정확도, 열 균일성 및 깨끗한 공정 표면을 유지해야 합니다. 서셉터가 웨이퍼 가열 시스템의 일부를 형성하기 때문에 상업용 공급업체는 평탄도, 포켓 형상, 기계 가공 허용 오차 및 코팅 균질성을 매우 강조합니다.

SiC 에피택시는 일반적으로 핫 존에 더 큰 열적, 화학적 스트레스를 가합니다. 예를 들어, 염화물 기반 SiC 성장은 발표된 반응기 연구에서 약 1,570°C의 온도에서 작동할 수 있습니다. 이러한 조건에서는 서셉터 표면의 변화가 여러 실행에 걸쳐 재현성에 영향을 미칠 수 있기 때문에 국부적인 핫스팟에서의 코팅 저하가 특히 중요합니다.

따라서 적절한 질문은 SiC 코팅이 다른 공정보다 특정 공정에서 "더 나은지" 여부가 아닙니다. 올바른 질문은 코팅 구조가 실제 구조와 호환되는지 여부입니다.온도, 가스 화학, 열주기, 세척 방법 및 구성 요소 기하학.

TaC와 같은 대체 코팅을 평가하거나 고체 SiC 구성 요소를 고려할 때도 동일한 논리가 적용됩니다. 재료 선택은 일반적인 재료 계층보다는 프로세스 환경을 따라야 합니다.

SiC 코팅 흑연을 엔지니어링 구성 요소로 지정

기술적으로 의미 있는 사양은 코팅이 아닌 반응기에서 시작됩니다.

공급업체는 흑연 및 코팅 요구 사항을 정의하기 전에 에피택시 공정, 반응기 구성, 웨이퍼 크기, 구성 요소 기하학적 구조, 작동 온도, 공정 가스 및 세정 화학 물질을 이해해야 합니다. 그런 다음 부품 도면에서 포켓 형상, 평탄도, 중요 치수 및 표면 마감을 설정해야 합니다. 이러한 요구 사항을 이해한 후에만 코팅 두께, 균일성, 거칠기 및 검사 기준이 확정되어야 합니다.

이 접근 방식은 상품 요청의 RFQ를 변경합니다.

“인용하다SiC 코팅 흑연 서셉터.”

—실제 프로세스를 기반으로 구축된 엔지니어링 사양입니다.

에피택시 부품의 목적은 단순히 코팅 수명을 극대화하는 것이 아닙니다. 목표는 다음을 지원하는 구성 요소를 유지하는 것입니다.안정적인 웨이퍼 온도, 오염 제어, 낮은 입자 위험, 치수 일관성 및 반복 가능한 성장 조건의도된 서비스 기간 동안.

FAQ

1. 에피택시에서 흑연을 탄화규소로 코팅하는 이유는 무엇입니까?

흑연은 기계 가공성과 유용한 열 특성을 제공하는 반면, CVD SiC는 화학적으로 안정적인 고순도 공정 표면을 제공합니다. 이 조합을 통해 복잡한 흑연 서셉터가 까다로운 반도체 환경에서 작동할 수 있습니다.

2.왜 순수 흑연을 사용하지 않나요?

순수 흑연은 반응성 가스와 상호 작용하고, 불순물을 노출시키며, 시간이 지남에 따라 입자를 거칠게 만들거나 생성할 수 있습니다. 조밀한 SiC 코팅은 공정 대기에서 흑연을 분리합니다.

3.SiC 코팅으로 오염이 제거되나요?

아니요. 코팅이 그대로 유지되면 흑연 관련 오염 위험이 줄어들지만 가스, 챔버 표면, 침전물, 취급 및 기타 반응기 구성 요소에서 오염이 발생할 수도 있습니다.

4.SiC 코팅이 열 성능에 영향을 미치나요?

예. 코팅, 흑연 기판, 부품 기하학적 구조 및 표면 상태는 함께 서셉터와 웨이퍼 사이의 열 경계에 영향을 미칩니다. 따라서 코팅은 전체 구성 요소의 일부로 평가되어야 합니다.

5.RFQ에는 어떤 정보가 포함되어야 합니까?

유용한 RFQ에는 반응기 모델, 공정 유형, 웨이퍼 크기, 부품 도면, 작동 온도, 공정 및 세척 가스, 흑연 요구 사항, 코팅 사양, 임계 공차, 표면 마감, 검사 기준 및 필수 수량 등이 포함되어야 합니다.
