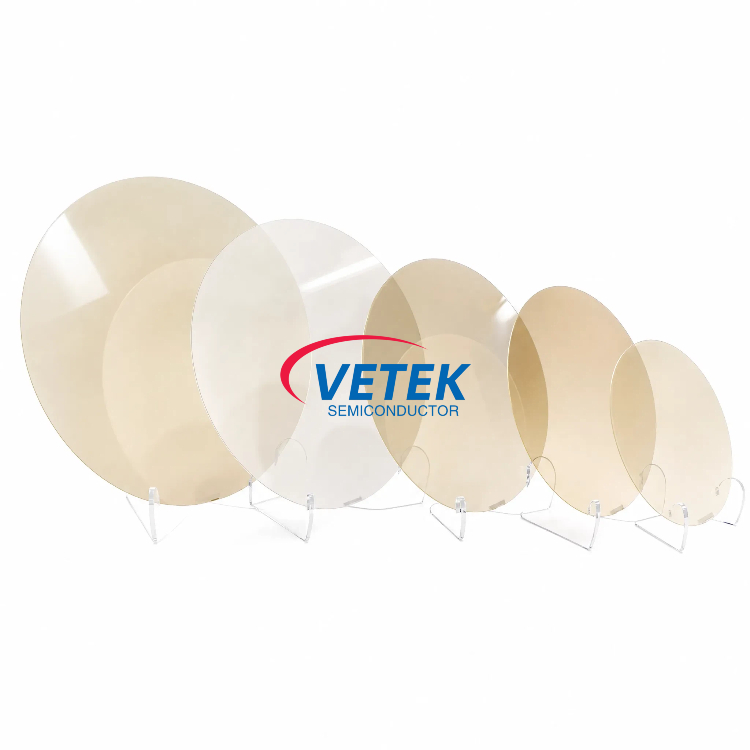

VeTek Semiconductor는 차세대 초광대역 밴드갭 반도체 장치용 고품질 질화알루미늄(AlN) 단결정 웨이퍼와 기판을 공급합니다. 약 6.2eV의 매우 넓은 밴드갭, 뛰어난 열 전도성, 뛰어난 전기 절연성, GaN과의 뛰어난 격자 및 열팽창 매칭을 갖춘 AlN 웨이퍼는 고전력 RF 장치, 고전압 전력 전자 장치 및 심자외선(DUV) 광전자공학에 이상적입니다.
VeTek Semiconductor의 고순도 석영로 튜브는 반도체 열 처리 장비의 핵심 공정 챔버 구성 요소입니다. 반도체 등급 탈수산 용융 석영으로 제조된 이 튜브는 산화로, 확산로, 어닐링로 및 LPCVD 시스템에서 밀봉된 반응 공동 역할을 합니다. 이 제품은 탁월한 순도, 열 안정성 및 내화학성을 제공하여 4/6/8/12인치 웨이퍼 처리를 위한 균일한 온도 필드, 안정적인 가스 흐름 및 초저 오염을 보장합니다.
Aixtron G10-SiC 플랫폼을 위한 VeTek Semiconductor의 솔리드 SiC 액세서리는 SiC 에피택셜 성장의 까다로운 열 및 화학적 환경을 위해 설계된 고순도, 완전 밀도의 탄화규소 구성 요소입니다. 이 부품은 뛰어난 고온 안정성, 내화학성 및 초저 입자 발생을 제공하여 전력 장치 제조에 사용되는 높은 처리량의 9×150mm/6×200mm 유성 반응기 구성을 지원합니다.
CVD SiC 코팅 흑연 부품에 대한 VETEK 전문 세척 서비스는 GaN/AlN/AlGaN 에피택셜 공정에 사용되는 Aixtron/Veeco MOCVD 장비 서셉터 및 흑연 부품을 위해 설계된 전문 기술 서비스입니다. 당사의 독점적인 세척 공정은 표면 기억 효과를 철저하게 제거하고, 반응기 내 안정적인 가스 흐름을 복원하며, 절대 제로 두께 손실과 제로 금속 잔류물로 100μm CVD SiC 코팅을 엄격하게 보호합니다.
웨이퍼 캐리어용 VETEK CVD SiC 코팅 흑연 서셉터는 반도체 에피택시 공정용으로 설계된 고성능 웨이퍼 지지 부품입니다. 고순도 흑연을 기판으로 사용하고 균일한 CVD 실리콘카바이드(SiC)층으로 코팅해 열안정성, 내화학성, 파티클 제어 등이 뛰어난 제품이다. 중요한 흑연 서셉터 구성 요소로서 반응 챔버 내부의 웨이퍼를 직접 지지하고 균일한 온도 분포와 안정적인 에피택셜 성장 조건을 유지하는 데 도움이 됩니다.
VeTek Semiconductor는 고수율 SiC 결정 성장(PVT 공정), 반도체 기판 생산 및 고급 기능성 세라믹을 위해 특별히 맞춤화된 프리미엄급 고순도 탄화규소(SiC) 분말을 제공합니다. 초청정 정제 기술을 통해 처리된 당사의 고순도 SiC 원료는 매우 낮은 미량 금속 수준, 재현 가능한 승화 성능 및 매우 일관된 배치 간 품질을 제공하여 엄격한 반도체 제조 요구 사항을 충족합니다.
