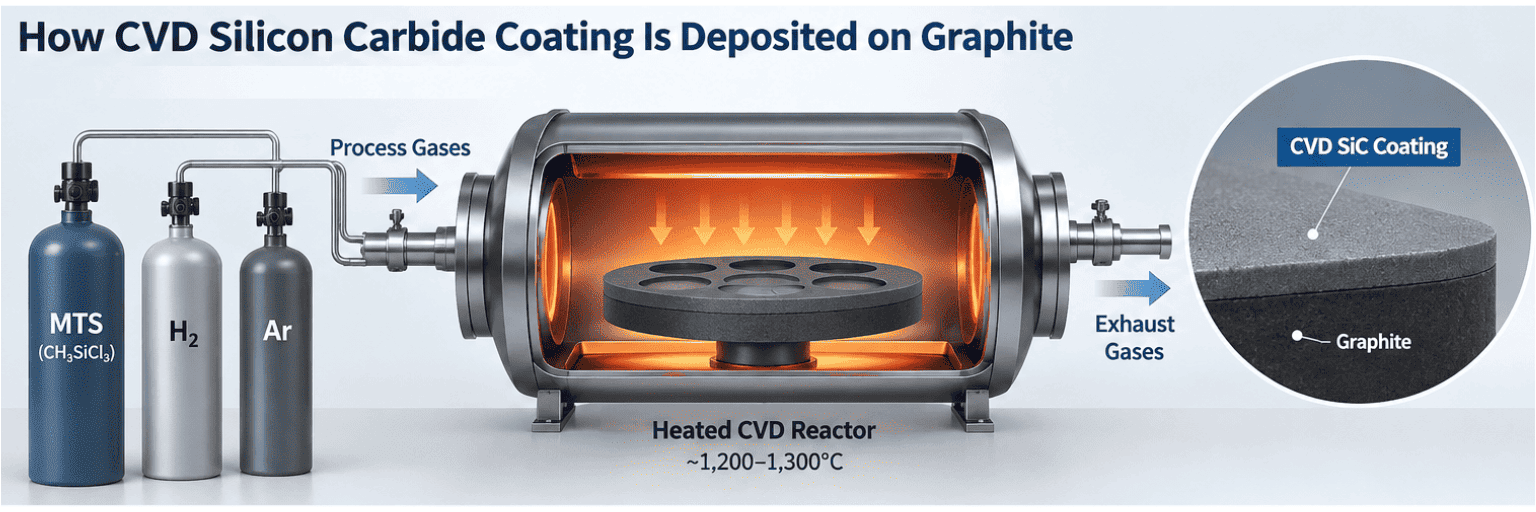

CVD 실리콘 카바이드 코팅은 흑연에 어떻게 증착됩니까?

A CVD 실리콘 카바이드(SiC) 코팅가열된 흑연 성분을 화학 기상 증착 반응기 내부의 제어된 전구체 가스에 노출시켜 형성됩니다. 반응성 종은 흑연 표면에 도달하여 SiC가 핵을 생성하고 조밀한 다결정 층으로 성장합니다. 반도체 서셉터 및 웨이퍼 캐리어의 경우 성공적인 증착은 흑연 순도, 표면 준비, 온도, 압력, 가스 화학, 물질 전달, 기하학적 구조 및 열팽창 호환성에 따라 달라집니다.

목표는 단순히 흑연을 "덮는" 것이 아니라 제어된 두께, 거칠기, 화학량론 및 인터페이스 무결성을 갖춘 고순도 공정 표면을 만드는 것입니다.

1. 흑연 기판에서 CVD 준비 표면까지

프로세스는 기판 선택, 가공 및 정제로 시작됩니다.고순도 등방성 흑연가공성, 열 안정성 및 상대적으로 균일한 미세 구조를 결합하기 때문에 일반적으로 사용됩니다.

주요 기판 요소에는 순도, 밀도, 다공성, 입자 구조 및 열팽창 계수(CTE)가 포함됩니다. 서셉터와 웨이퍼 캐리어의 경우 포켓 깊이, 평탄도, 가장자리 형상 및 벽 두께가 가스 흐름과 최종 열 동작에 영향을 미칠 수 있으므로 가공 정확도도 마찬가지로 중요합니다.

단순화된 순서는 다음과 같습니다.

흑연 선택 → 정밀 가공 → 정제 → 표면 처리 → CVD 증착 → 검사

증착 전에 표면은 깨끗하고 핵 생성에 적합해야 합니다. 오염, 느슨한 입자 또는 국부적인 표면 손상은 초기 SiC 성장을 방해하고 나중에 약한 영역, 핀홀 또는 불균일한 영역이 될 수 있습니다. 따라서 기판 준비 및 코팅 증착은 하나의 통합 프로세스로 처리되어야 합니다.

2. CVD 반응기에서 SiC가 형성되는 방식

널리 연구된 경로는 다음과 같습니다.메틸트리클로로실란(MTS, CH3SiCl3)가스 시스템에 수소와 종종 아르곤이 포함된 단일 소스 실리콘 및 탄소 전구체로 사용됩니다. 고온에서 MTS는 기체상 및 표면 반응을 통해 분해됩니다. 반응성 종은 경계층을 통해 이동하고, 뜨거운 흑연 표면에 흡착되어 반응하고, 휘발성 부산물이 제거되는 동안 고체 SiC를 형성합니다.

증착 순서는 다음과 같이 단순화될 수 있습니다.

전구체 전달 → 가스 수송 → 경계층 확산 → 표면 흡착 → 핵 생성 → 입자 성장

흑연에 대한 상업용 CVD SiC 증착은 일반적으로 약1,200°C; SGL Carbon은 일반적인 범위를 보고합니다.1,200~1,300°C그 과정을 위해.

2026년과학 보고서MTS-H2 시스템을 사용한 연구 조사1,100~1,350°C근처에서 전환을 확인했습니다.1,180°C더 강력한 표면 반응 제어와 수송 및 확산이 점점 더 중요해지는 체제 사이.

더 낮은 온도에서는 표면 반응 속도가 증착을 제한할 수 있습니다. 온도가 상승함에 따라 전구체 분해가 가속화됩니다. 표면 반응이 충분히 빠르면 가스 경계층을 통한 반응종의 이동이 더욱 중요해집니다.

따라서 복잡한 서셉터의 경우 코팅 균일성이 중요합니다.유체 역학 문제.

3. 성장, 두께 및 균일성을 제어하는 ​​것은 무엇입니까?

CVD SiC 품질은 하나의 "최적" 온도가 아닌 여러 결합 변수에 의해 결정됩니다.

온도는 형태에 큰 영향을 미칩니다. 2026년 연구에서는 증착이 거의1,200°C테스트 조건에서 조밀하고 잘 정의된 β-SiC 입자를 생성한 반면, 과도한 온도는 더 거친 구조를 촉진했습니다.

가스 구성도 똑같이 중요합니다. MTS-H2 시스템에서 수소 대 MTS 비율은 탄소 및 규소 함유 반응 경로를 변경합니다. 인용된 연구에서는 거의 화학량론적인 Si/C를 얻었습니다.H2/MTS 몰비는 약 10그 조건 하에서; 이는 보편적인 산업 레시피가 아니라 연구 사례로 취급되어야 합니다.

압력과 가스 속도는 반응성 종이 복잡한 특징에 도달하는 방식에 영향을 미칩니다. 날카로운 모서리, 깊은 포켓, 홈 및 차폐된 표면은 국부적인 경계층 조건이 다를 수 있으므로 평평한 쿠폰의 코팅 균일성이 다중 포켓 서셉터에서는 균일하지 않을 수 있습니다.

이것이 바로 이유이다CFD 및 반응기 흐름 최적화복잡한 반도체 부품에 유용합니다.

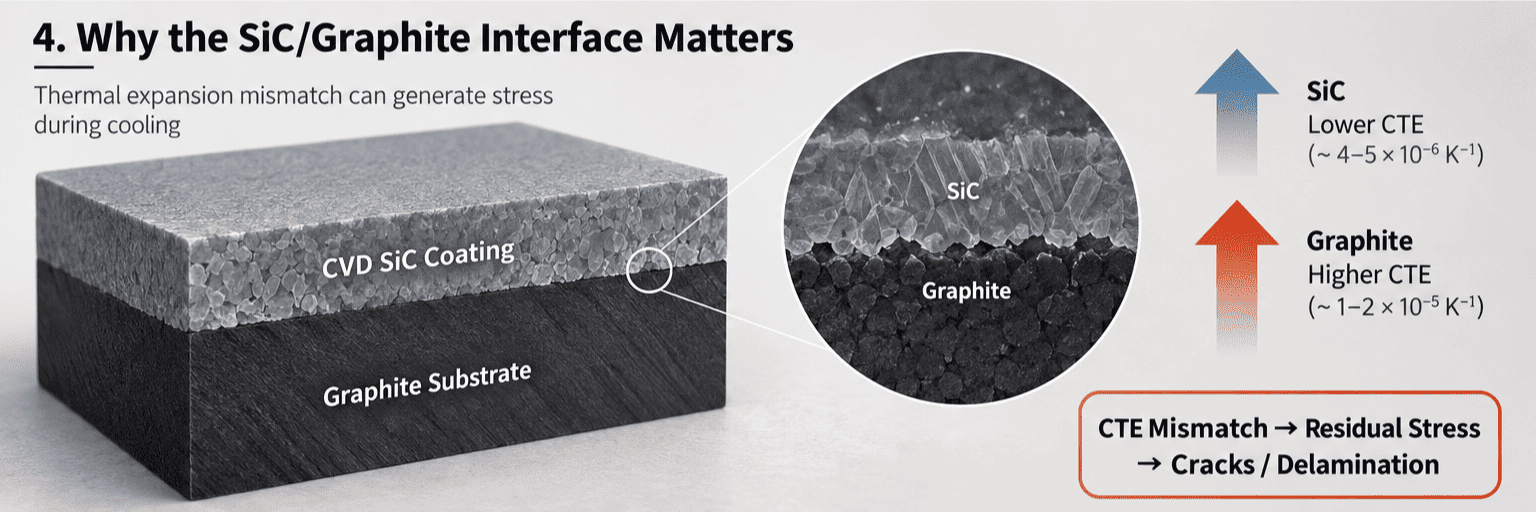

4. SiC/흑연 인터페이스가 중요한 이유

SiC/흑연 인터페이스는 코팅 수명을 결정하는 주요 요소입니다.

SiC는 고온에서 증착되며 나중에 에피택시 또는 MOCVD 중에 부품에 반복적인 가열과 냉각이 발생합니다. 흑연과 SiC는 동일하게 팽창하지 않기 때문에 냉각 및 사이클링 중에 열 변형이 발생합니다.

단순화된 실패 경로는 다음과 같습니다.

CTE 불일치 + 잔류 응력 → 미세 균열 → 박리 → 입자/노출된 흑연

따라서 우수한 코팅 설계에는 적절한 열팽창 거동, 제어된 표면 상태 및 과도한 응력을 방지하는 증착 공정을 갖춘 흑연 등급이 필요합니다.

2026년도자기 국제흑연의 CVD SiC를 조사한 연구에서도 증착 온도가 코팅 미세 구조와 계면 접착력에 영향을 미치는 것으로 나타났습니다.

두께도 중요합니다. 두꺼운 층은 보호 장벽을 증가시킬 수 있지만 구성 요소 크기를 변경하고 누적 응력을 증가시킬 수도 있습니다. 따라서 반도체 부품의 경우 코팅 두께는 형상, 평탄도, 표면 마감 및 예상 열 주기와 함께 고려해야 합니다.

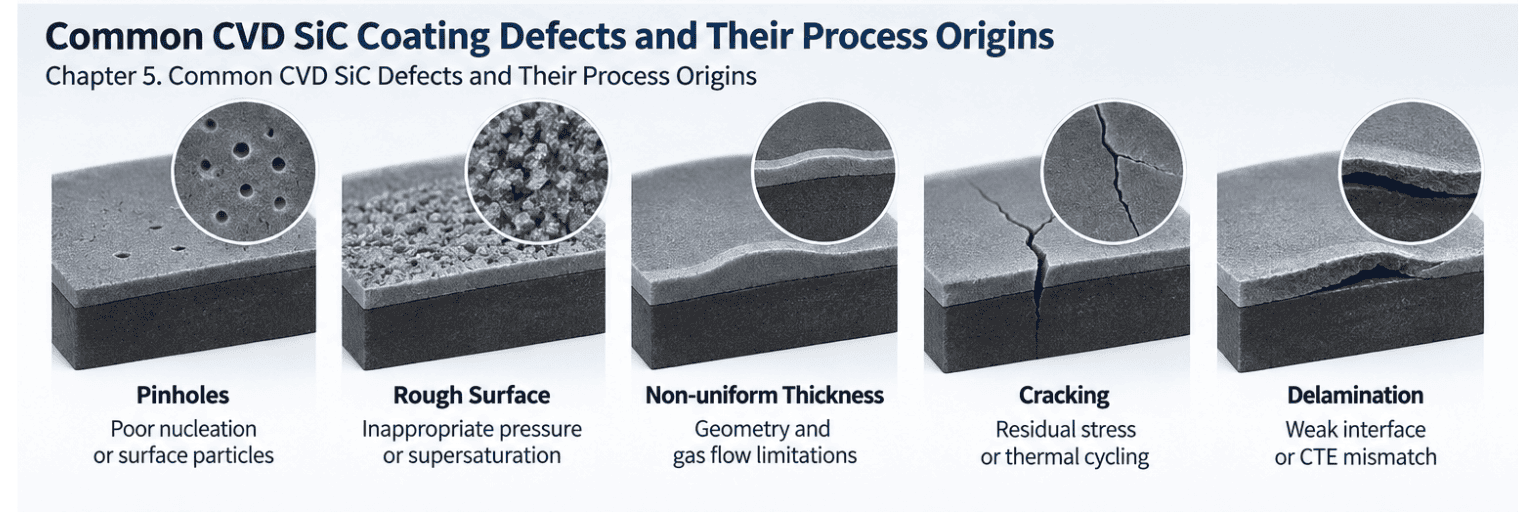

5. 일반적인 CVD SiC 결함과 그 공정 기원

코팅 결함은 눈에 보이는 증상을 성장 메커니즘과 연결함으로써 가장 잘 이해됩니다.

계단, 모서리, 사각지대 및 웨이퍼 포켓은 가스 흐름을 방해할 수 있습니다. 차폐 영역에 도달하기 전에 반응성 종이 고갈되면 국부적인 증착 속도가 떨어질 수 있습니다. 반대로, 국지적으로 높은 과포화는 거칠거나 결함이 발생하기 쉬운 성장을 촉진할 수 있습니다.

목표는 가장 높은 증착률이 아닙니다. 반도체 코팅에는 다음과 같은 균형이 필요합니다.밀도, 순도, 화학양론, 표면 거칠기, 두께 균일성 및 인터페이스 무결성.

이는 동일한 구성 요소 전체에 걸쳐 서로 다른 국지적 흐름 조건이 존재할 수 있는 다중 포켓 MOCVD 캐리어 및 에피택시 서셉터에 특히 중요합니다.

6. CVD 코팅부터 반도체급 부품까지

증착 후 코팅은 분리된 재료가 아닌 완성된 부품의 일부로 평가되어야 합니다.

응용 프로그램에 따라 자격에는 다음이 포함될 수 있습니다.

l D치수 검사 및 평탄도;

l C부동 두께 및 두께 균일성;

l S표면 거칠기;

l M균열, 핀홀 또는 비정상적인 입자에 대한 현미경 검사;

l P해시 또는 미세 구조 분석;

l P유효성 검증;

l T경주 가능성 및 검사 문서.

에피택시와 MOCVD의 경우 코팅은 실제 공정 환경에서도 살아남아야 합니다. 증착 직후에는 괜찮아 보이는 코팅이라도 반복적인 열 주기, 공격적인 세척 화학 또는 국부적인 반응기 조건에서는 여전히 성능이 저하될 수 있습니다.

따라서 엔지니어링 체인은 다음과 같이 요약될 수 있습니다.

CVD 레시피 → 코팅 구조 → 인터페이스 품질 → 부품 형상 → 열/화학적 안정성 → 웨이퍼 공정 성능

이 관계는 CVD SiC 코팅이 다음을 사용하여 지정되어야 하는 이유를 설명합니다.공칭 코팅 두께보다 성능 관련 매개변수.

서셉터 또는 웨이퍼 캐리어의 경우 코팅 품질은 궁극적으로 흑연 품질, 정밀 기계 가공 및 부품 형상과 함께 작용하여 안정적인 열 동작, 낮은 오염 및 반복 가능한 반도체 처리를 지원해야 합니다.

자주 묻는 질문 / RFQ

1. 흑연의 CVD SiC 코팅에 일반적으로 사용되는 전구체는 무엇입니까?
MTS(메틸트리클로로실란)는 실리콘과 탄소를 모두 포함하고 있기 때문에 널리 연구되었습니다. 실제 생산 화학 및 증착 레시피는 제조업체, 반응기 및 응용 분야에 따라 다릅니다.

2. 흑연에 CVD SiC를 증착하는 데 사용되는 온도는 무엇입니까?
상업 및 연구 공정은 일반적으로 1,200°C 이상에서 작동하지만 최적의 온도는 반응기 설계, 압력, 전구체 화학, 흑연 등급 및 필요한 코팅 구조에 따라 달라집니다.

3. SiC 코팅 두께 균일성을 제어하는 ​​것은 무엇입니까?
가스 흐름, 압력, 부품 구조, 증착 시간, 온도 분포 및 전구체 이동이 모두 중요합니다. 깊은 포켓, 모서리 및 차폐 표면은 국지적인 물질 전달 조건에 특히 민감합니다.

4. CVD SiC 코팅이 갈라지거나 박리될 수 있는 이유는 무엇입니까?
일반적인 원인으로는 잔류 응력, 흑연/SiC CTE 불일치, 부적절한 인터페이스 준비, 코팅 미세 구조 결함 및 반복적인 열 순환 등이 있습니다.

5. CVD SiC 코팅 RFQ에 어떤 정보를 제공해야 합니까?
2D 도면 또는 3D 모델, 부품 기능, 반응기 모델, 공정 조건, 흑연 요구 사항, 코팅 두께, 표면 거칠기, 치수 공차, 검사 요구 사항 및 소요 수량을 제공합니다.

참고자료

1. SGL 카본.SIGRAFINE® SiC 코팅 — 등방성 흑연에 대한 CVD SiC 증착, 코팅 온도 및 열팽창 매칭.

2. Huo, Y.et al.흑연 기판의 CVD-SiC 코팅의 공정-구조-특성 상관 관계에 대한 연구. 과학 보고서, Vol. 16, 조항 4150, 2026.

3. Ma, Q. et al.흑연 기판에 대한 CVD-SiC 코팅의 계면 접착: 미세 구조 및 기계적 특성에서 온도의 역할. 도자기 국제, Vol. 2026년 52일.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.화학 기상 증착을 통해 흑연 위에 성장한 탄화 규소 코팅의 특성 분석. 재료 가공 기술 저널, Vol. 1995년 48일.
