웨이퍼

웨이퍼 기판(Wafer Substrate)은 반도체 단결정 소재로 만들어진 웨이퍼입니다. 기판은 반도체 장치를 생산하기 위해 웨이퍼 제조 공정에 직접 들어갈 수도 있고, 에피택셜 웨이퍼를 생산하기 위해 에피택셜 공정으로 처리될 수도 있습니다.

웨이퍼 기판은 반도체 소자의 기본 지지구조물로서 소자의 성능과 안정성에 직접적인 영향을 미칩니다. 반도체 소자 제조의 '기반'으로서 기판 위에서는 박막 성장, 리소그래피 등 일련의 제조 공정이 이루어져야 한다.

기판 유형 요약

• 단결정 실리콘 웨이퍼: 현재 가장 일반적인 기판 재료로 집적 회로(IC), 마이크로프로세서, 메모리, MEMS 장치, 전력 장치 등의 제조에 널리 사용됩니다.
• SOI 기판: 고주파 아날로그 및 디지털 회로, RF 장치 및 전원 관리 칩과 같은 고성능, 저전력 집적 회로에 사용됩니다.



• 화합물 반도체 기판: 갈륨비소 기판(GaAs): 마이크로파 및 밀리미터파 통신 장치 등에 사용됩니다. 질화갈륨 기판(GaN): RF 전력 증폭기, HEMT 등에 사용됩니다. 실리콘 카바이드 기판(SiC): 전기 자동차, 전력 변환기 및 기타 전력 장치에 사용됩니다. 인듐 인화물 기판(InP): 레이저, 광검출기 등에 사용됩니다.
• 사파이어 기판: LED 제조, RFIC(무선 주파수 집적 회로) 등에 사용됩니다.

Vetek Semiconductor는 중국의 SiC 기판 및 SOI 기판 전문 공급업체입니다. 당사의 4H 반절연형 SiC 기판과 4H 반절연형 SiC 기판은 반도체 제조 장비의 핵심 부품에 널리 사용됩니다.

Vetek Semiconductor는 반도체 산업을 위한 다양한 사양의 첨단 맞춤형 웨이퍼 기판 제품과 기술 솔루션을 제공하기 위해 최선을 다하고 있습니다. 우리 는 진심 으로 중국 에서 귀하 의 공급 업체 가 되기를 고대 하고 있습니다 .

주요 특징

• 전력, RF 및 고급 IC 애플리케이션을 위한 SiC 기판(4H N형 및 반절연) 및 SOI 기판 전문 공급업체입니다.
• 실리콘, 화합물 반도체(SiC, GaN, GaAs, InP), 사파이어 및 특수 웨이퍼(PZT, SiN, 더미 웨이퍼)를 포괄하는 광범위한 기판 포트폴리오입니다.
• 에피택셜 성장, 장치 제조 및 장비 공정 제어에 적합한 높은 재료 품질과 공정 일관성.
• 다양한 반도체 제조 요구 사항에 맞춰 맞춤형 사양과 기술 솔루션을 제공합니다.
• 전력 장치, MEMS, LED, RF 및 열 공정 도구에 대한 애플리케이션 엔지니어링 지원을 갖춘 안정적인 중국 기반 공급 장치입니다.

제품 카테고리

• SiC 기판: 전력 장치 및 RF 애플리케이션용 4H N형 및 반절연 SiC 웨이퍼

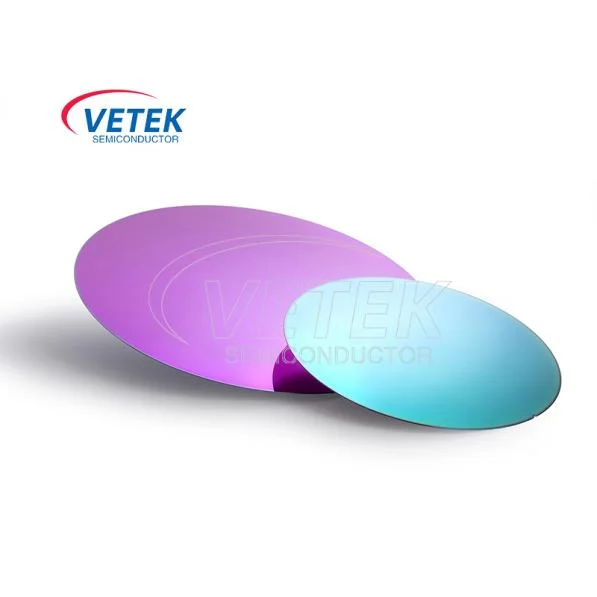

• SOI 기판: 고성능, 저전력 IC 및 RF 장치용 실리콘 온 절연체 웨이퍼
• 특수/공정 웨이퍼:CVD SiC 코팅 더미 웨이퍼, SiN 기판, Si/SOI 기반 PZT 압전 웨이퍼
• 기타 화합물/사파이어 기판: LED, RF 및 광전자공학 애플리케이션 지원(개요에서 참조)

응용

VeTek은 반도체 제조의 다양한 요구 사항을 충족하기 위해 맞춤형 웨이퍼 기판 제품을 제공합니다. 다음 표에서는 주요 응용 분야별로 분류합니다.

보다 자세한 프로세스 매칭 솔루션은 다음을 참조하세요.실리콘 카바이드 에피택시그리고실리콘 에피택시관련 페이지.

중국의 전문 웨이퍼 제조업체 및 공급업체로서 우리는 자체 공장을 보유하고 있습니다. 해당 지역의 특정 요구 사항을 충족하기 위해 맞춤형 서비스가 필요하거나 중국산 고급 내구성이 뛰어난 웨이퍼를 구매하려는 경우 다음을 수행할 수 있습니다.우리에게 메시지를 남겨주세요.
