LPE 반응 챔버의 반달이란 무엇입니까?

SiC(실리콘 카바이드) 에피택시 시스템에서 많은 주요 반응기 구성 요소는 반도체 제조 업계 외부에서는 아직 생소한 상태로 남아 있습니다. 이러한 구성 요소 중 하나는 LPE 반응 챔버 내부에서 일반적으로 사용되는 흑연 기반 구조 부품인 "Halfmoon"입니다.

Halfmoon은 웨이퍼 캐리어 자체는 아니지만 고온 에피택셜 성장 공정에서 반응기 안정성을 유지하는 데 중요한 역할을 합니다. SiC 반도체 제조가 더 큰 웨이퍼와 더 엄격한 공정 제어로 이동함에 따라 내부 반응기 구성 요소의 설계 및 재료 성능이 점점 더 중요해지고 있습니다.

LPE 반응실 이해

LPE(Liquid Phase Epitaxy)는 반도체 제조에 사용되는 결정 성장 기술입니다. SiC 에피택시 시스템에서 반응 챔버는 다음과 같은 매우 까다로운 조건에서 작동합니다.

• 고온
• 반응성 공정 가스
• 긴 열주기
• 엄격한 오염 관리
• 안정적인 가스 흐름 요구 사항

LPE 반응기와 같은 최신 SiC 에피택시 시스템은 안정적인 열장 구조와 반응 챔버 내부의 가스 흐름 관리에 크게 의존합니다. 온도 분포나 가스 흐름 균일성의 작은 변화라도 에피택셜 레이어 품질과 웨이퍼 일관성에 직접적인 영향을 미칠 수 있습니다.

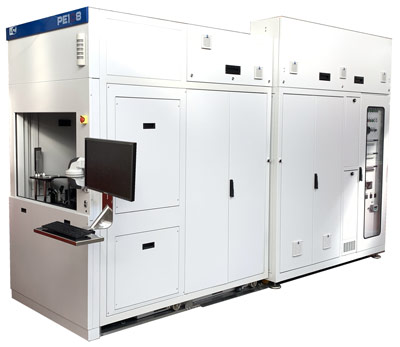

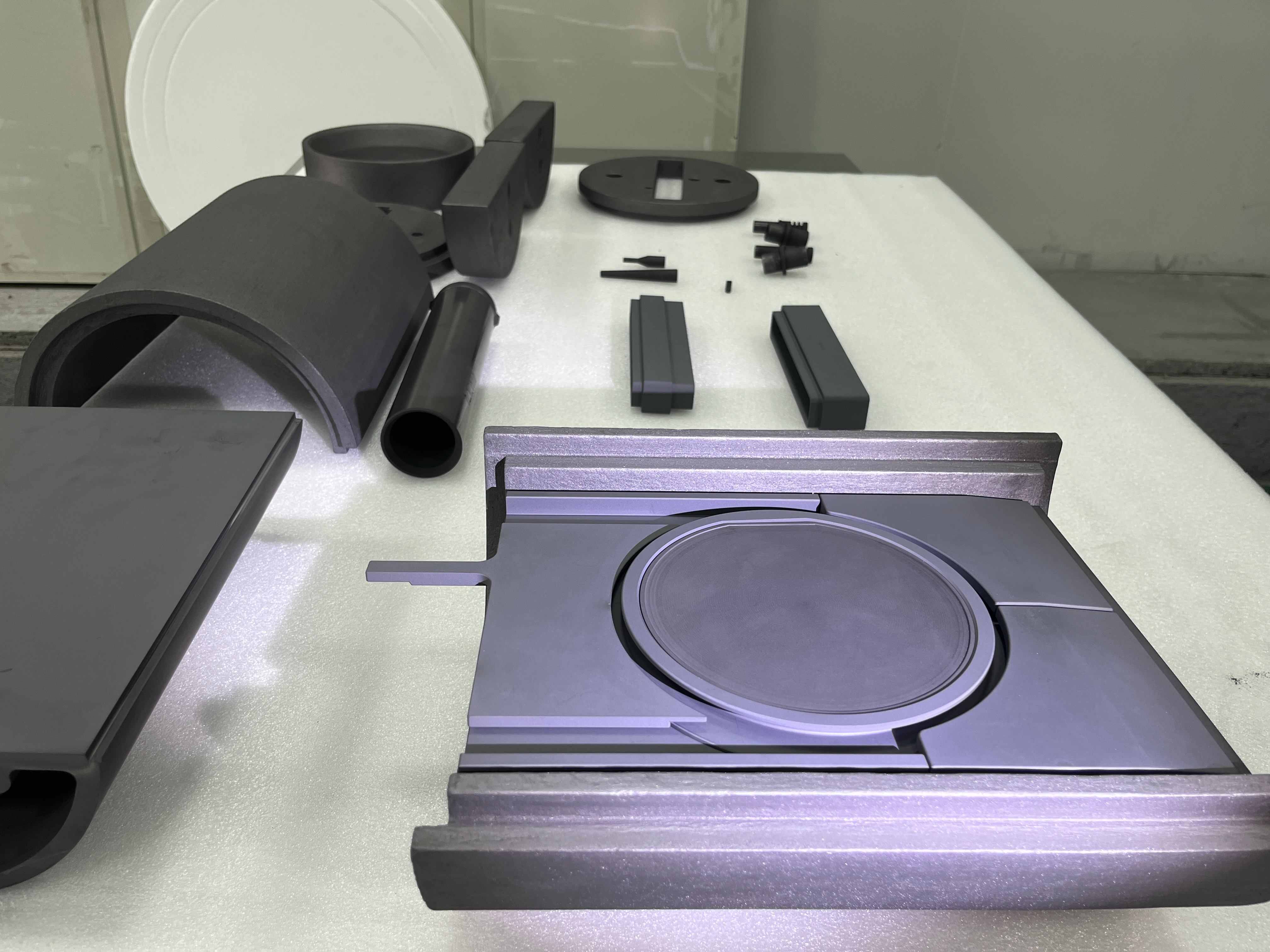

LPE PE1O6 SiC 에피택시 반응기는 고급 SiC 웨이퍼 성장에 사용되는 수평형 핫월 시스템입니다.

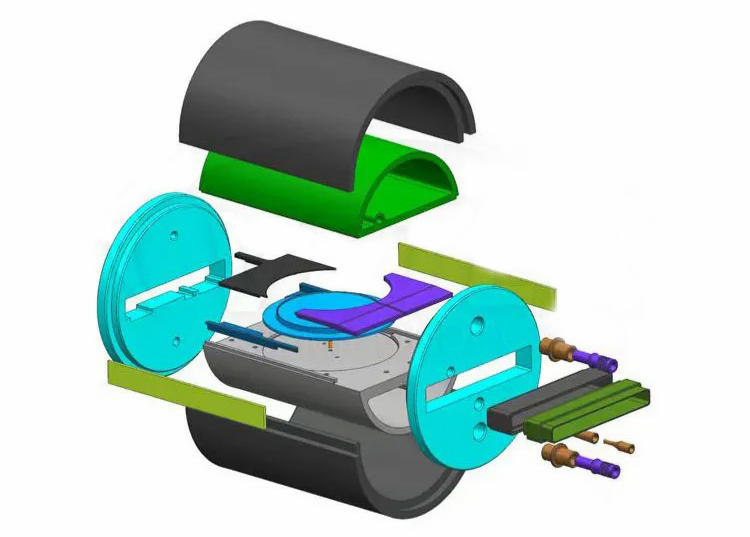

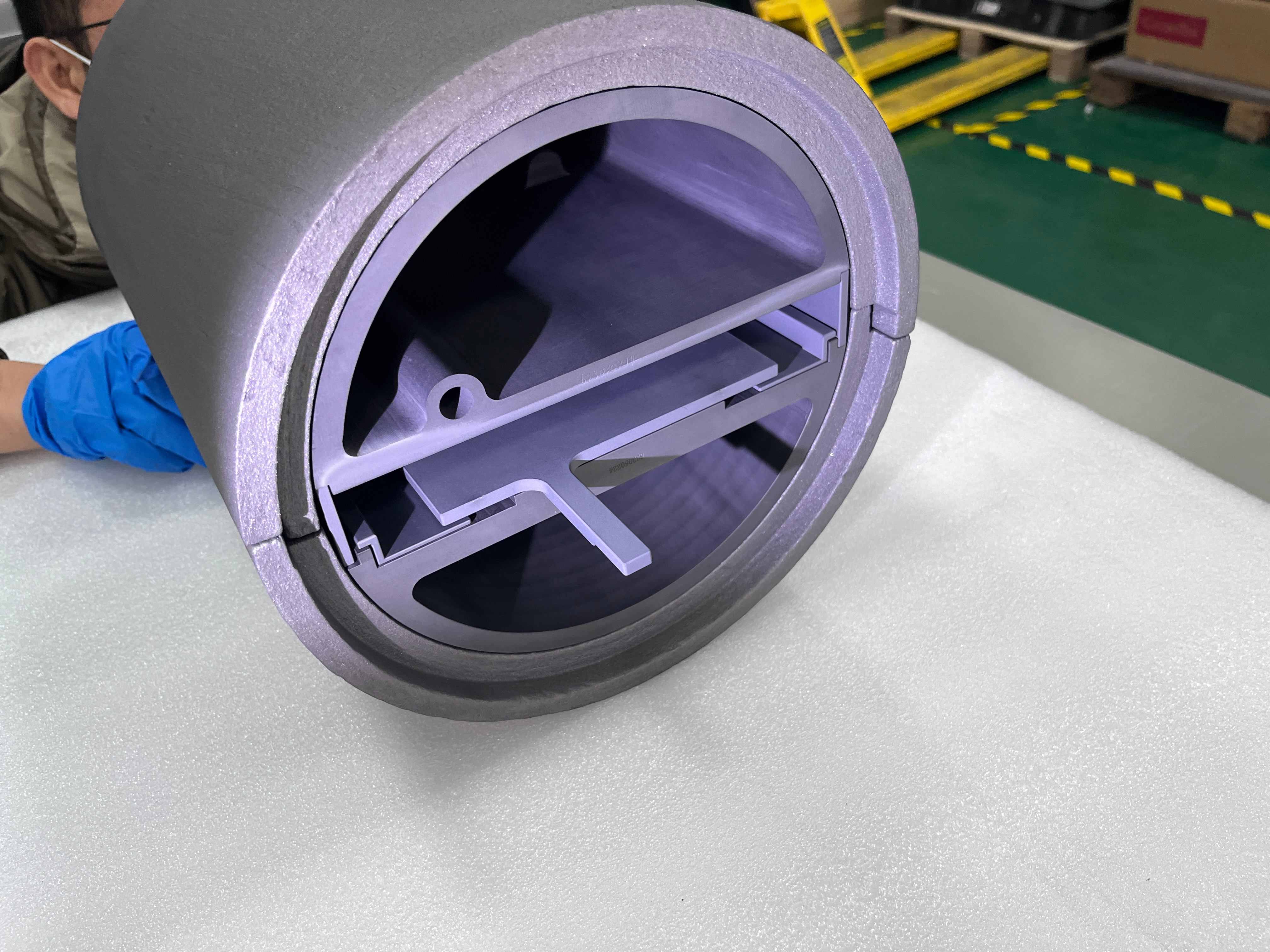

챔버 내부에는 여러 흑연 기반 구성 요소가 함께 작동하여 에피택시 성장을 위한 제어된 열 및 화학적 환경을 조성합니다. Halfmoon은 이러한 지원 구조 구성 요소 중 하나입니다.

왜 "반달"이라고 불리는가?

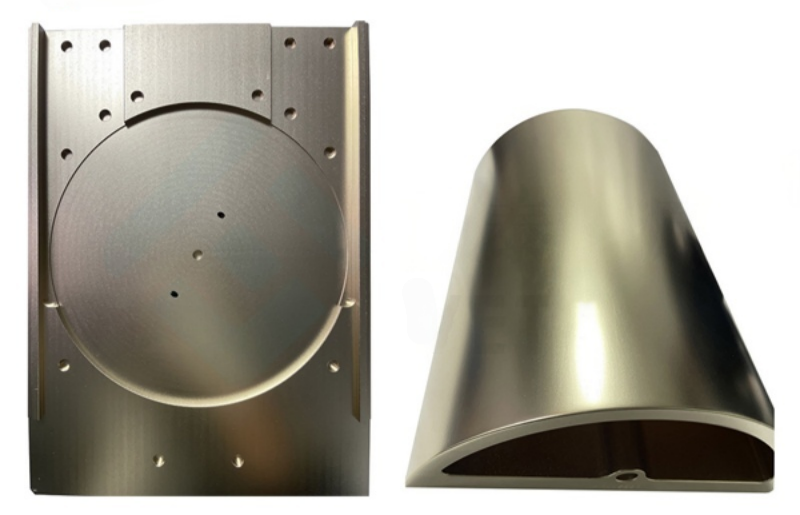

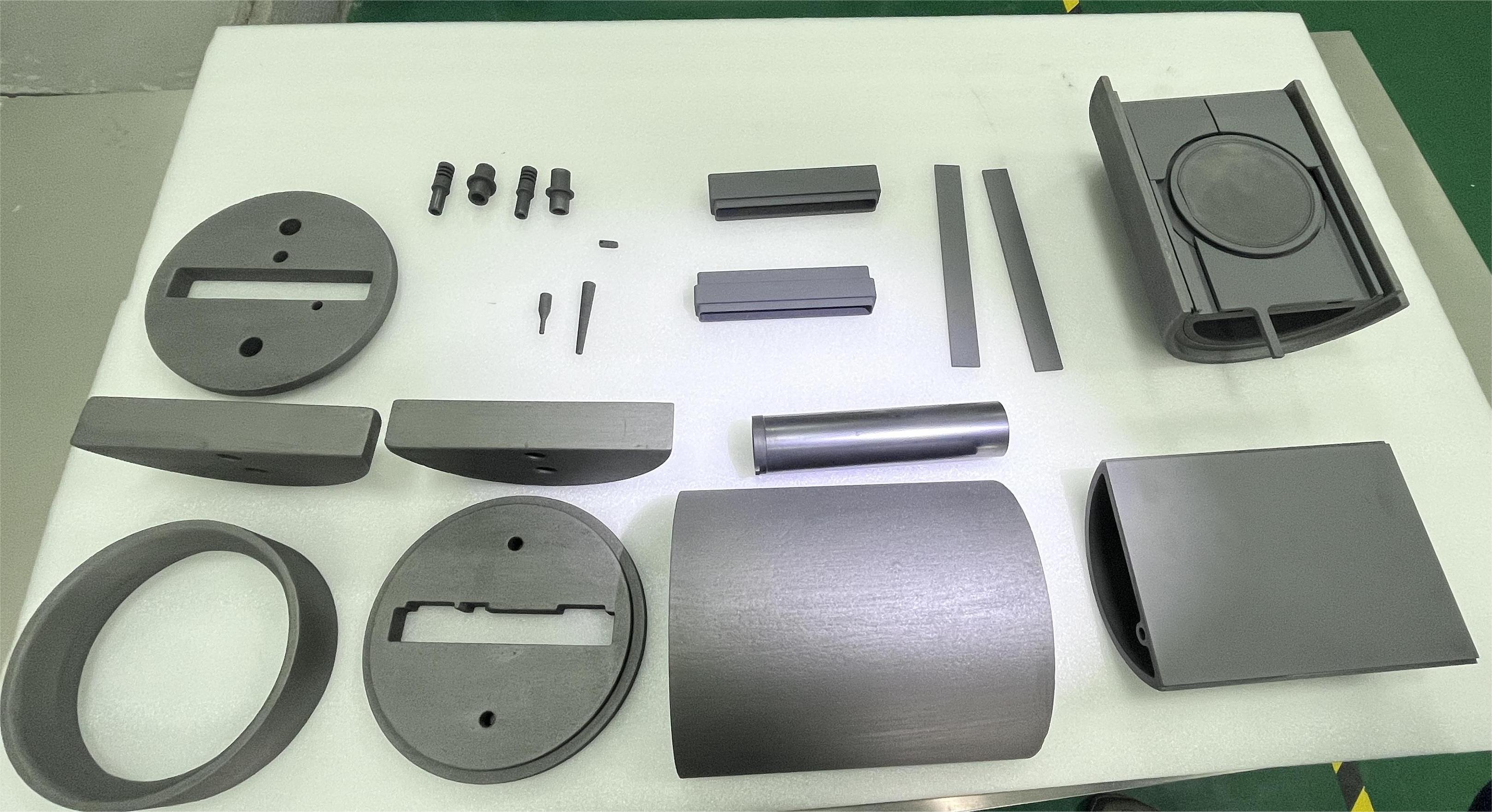

부품의 이름은 주로 모양에서 따온 것입니다. 많은 LPE ​​원자로에서 부품은 핫존 영역 주변에 설치될 때 반원형 또는 초승달형 구조와 유사하게 보입니다.

장비 제조업체마다 약간씩 다른 디자인을 사용합니다. 일부 Halfmoon 부품은 더 두껍고 일부는 추가 지지 구조를 포함하며 일부는 챔버 내부의 회전 어셈블리와 직접 연결됩니다.

실제 원자로 시스템에서 형상은 일반적으로 하나의 보편적인 표준을 따르기보다는 열장 및 챔버 레이아웃과 함께 최적화됩니다.

Halfmoon 구성 요소의 기능

원자로 설계는 다르지만 Halfmoon 구성 요소는 일반적으로 몇 가지 중요한 기능에 기여합니다.

1. 원자로 구조 지원

에피택시 반응기 내부에서는 많은 흑연 부품이 가열 주기 동안 반복적으로 팽창하고 수축합니다. 이 때문에 내부 지지 구성 요소의 기계적 안정성은 장기간 생산에 걸쳐 중요해집니다.

일부 원자로 설계에서 Halfmoon은 고온 작동 조건에서 근처 챔버 구조의 상대적 위치를 유지하는 데 도움이 됩니다. 약간의 변형이라도 챔버 정렬이나 공정 반복성에 영향을 미칠 수 있습니다.

2. 가스 흐름 안정성 지원

SiC 반응기 내부의 가스 흐름 거동은 외부에서 보이는 것보다 더 복잡합니다. 고온에서는 챔버 내부의 상대적으로 작은 구조적 변화라도 국부적인 흐름 조건을 변경할 수 있습니다.

원자로 플랫폼에 따라 Halfmoon은 공정 가스가 핫존 영역 주변에서 이동하는 방식에 간접적으로 영향을 미칠 수 있습니다. 이것이 원자로 개발 중에 내부 챔버 형상이 주의 깊게 최적화되는 이유 중 하나입니다.

3. 열장 조정

현대의 에피택시 시스템에는 세심하게 제어된 열 구배가 필요합니다. 챔버 내부의 흑연 구성 요소 배열은 열 분포와 열 효율에 영향을 미칩니다.

Halfmoon 구성요소는 다음에 간접적으로 영향을 미칠 수 있습니다.

• 열반사
• 열 균형
• 국부적인 온도 안정성
• 열 차폐 성능

이는 대형 웨이퍼 처리에서 점점 더 중요해지고 있습니다.

4. 기계적 회전 시스템 지원

일부 LPE 시스템은 에피택셜 성장 중 증착 균일성을 향상시키기 위해 회전 어셈블리를 사용합니다. 이러한 구성에서 Lower Halfmoon은 챔버 내부의 근처 회전 또는 지지 구조와 통합될 수 있습니다.

반응기는 고온 및 화학적 반응 조건 모두에서 연속적으로 작동해야 하기 때문에 기계적 요구 사항이 상당히 까다로울 수 있습니다.

흑연이 원자로 시스템에서 여전히 널리 사용되는 이유

오늘날에도 흑연은 반도체 열장 응용 분야에 가장 실용적인 재료 중 하나로 남아 있습니다. 비교적 가볍고 복잡한 형상으로 가공할 수 있으며 많은 금속이 파손되는 온도에서도 안정적인 특성을 유지합니다.

원자로 제조업체의 또 다른 장점은 흑연이 정밀 가공에 잘 반응한다는 것인데, 이는 좁은 챔버 공간 내에 설치된 구성 요소에 중요합니다.

동시에 순수 흑연에도 한계가 있습니다. 반응성 공정 가스에 장기간 노출되고 열 순환이 반복되면 표면이 점차 저하되거나 입자가 생성될 수 있습니다. 이로 인해 코팅된 흑연 구조는 이제 현대 SiC 에피택시 시스템에서 일반적으로 사용됩니다.

CVD SiC 코팅의 역할

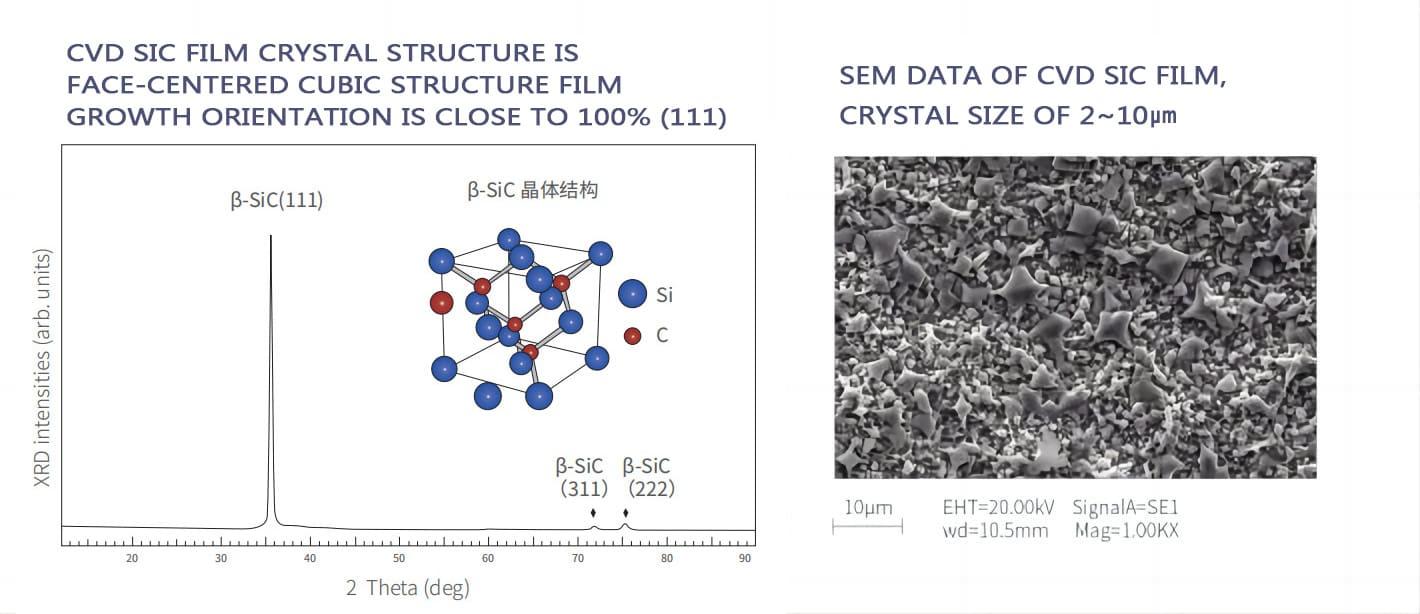

CVD SiC(화학적 기상 증착 실리콘 카바이드) 코팅은 SiC 에피택시 시스템의 흑연 반응기 부품에 널리 사용됩니다.

코팅은 흑연 표면에 조밀한 보호층을 형성하여 다음 사항을 개선하는 데 도움을 줍니다.

• 내식성
• 표면 순도
• 내마모성
• 열충격 성능
• 공정 안정성

SiC 코팅 흑연 구성 요소는 이제 다음에서 일반적으로 발견됩니다.

• 서셉터
• 웨이퍼 캐리어
• 챔버 라이너
• 가스 흐름 구성 요소
• 하프문 어셈블리

더 많은 기업이 TaC 코팅을 연구하는 이유

최근 몇 년 동안 TaC 코팅은 고급 반도체 열장 응용 분야, 특히 고온 SiC 공정에서 더 많은 주목을 받기 시작했습니다.

한 가지 이유는 일부 차세대 결정 성장 시스템이 기존 코팅 재료가 긴 공정 주기에 걸쳐 더 큰 열적, 화학적 스트레스에 직면할 수 있는 조건에서 작동하기 때문입니다.

기존 SiC 코팅과 비교하여 TaC는 일반적으로 매우 높은 온도에서 더 강한 화학적 안정성을 나타냅니다. 이 때문에 연구원과 장비 제조업체는 미래 고온 원자로 시스템에 대한 잠재력을 지속적으로 평가하고 있습니다.

원자로 주변의 단열재

구조적 흑연 부품 외에도 단열재도 원자로 성능에 큰 영향을 미칩니다.

반도체 시스템은 종종 다음을 사용합니다.

• 부드러운 흑연 펠트
• 견고한 흑연 펠트
• PAN 기반 탄소섬유 펠트
• 탄소복합단열재

이러한 소재는 열 손실을 줄이고 긴 성장 주기 동안 안정적인 온도 분포를 유지하는 데 도움이 됩니다.

최신 SiC 에피택시에 대한 수요 증가

SiC 산업이 200mm 웨이퍼 플랫폼으로 이동함에 따라 내부 반응기 구성 요소는 열 안정성, 치수 정밀도 및 오염 제어에 대한 점점 더 엄격한 요구 사항에 직면해 있습니다.

전기 자동차, 재생 에너지 시스템, 고주파 전력 전자 장치의 급속한 발전으로 인해 SiC 웨이퍼에 대한 수요가 가속화되고 있습니다.

웨이퍼 크기가 4인치에서 6인치 및 8인치 플랫폼으로 증가함에 따라 반응기 구성 요소는 다음과 같은 더욱 엄격한 요구 사항을 충족해야 합니다.

• 치수 정밀도
• 코팅 균일성
• 열 안정성
• 순도 관리
• 기계적 신뢰성

Halfmoon 어셈블리와 같은 지지 챔버 구성 요소도 기술적으로 점점 더 까다로워지고 있습니다.

결론

Halfmoon은 LPE ​​반응 챔버 내부의 비교적 단순한 흑연 구조로 보일 수 있지만 열 안정성, 가스 흐름 조정 및 기계적 지원을 포함하여 반응기 작동의 여러 중요한 측면에 기여합니다.

또한 이러한 발전은 더 높은 온도, 더 깨끗한 공정, 더 큰 웨이퍼, 더 진보된 재료 공학 등 반도체 제조의 광범위한 추세를 반영합니다.

SiC 에피택시 기술이 계속 발전함에 따라 반응기 부품 및 코팅 기술은 더욱 전문화되고 성능 중심적으로 될 가능성이 높습니다.
