반도체 에피택시의 CVD 코팅: 엔지니어링 매개변수, SiC/TaC 선택 및 고장 제어

작성자 | 엔지니어 닉우 | Vetek Semiconductor 첨단 소재 사업부 엔지니어


소개: 에피택시에서 코팅된 흑연 서셉터는 반응기의 열, 화학적 및 오염 경계의 일부입니다. 그 가치는 코팅 두께에만 있는 것이 아니라 완성된 부품이 웨이퍼 온도, 표면 안정성, 성장 및 세척 주기를 통해 얼마나 일관되게 유지하는지에 있습니다.


1. 에피택시 공정 경계로서의 CVD 코팅


핵심 결론: 온도, 압력 및 가스 흐름이 변하지 않더라도 코팅 거칠기, 침전물, 포켓 형상 또는 인터페이스 저하로 인해 열 전달 및 표면 화학이 변경될 수 있습니다. 따라서 코팅된 서셉터는 패시브 웨이퍼 홀더가 아닌 공정에 중요한 반응기 부품으로 취급되어야 합니다.

일반적인 성장 온도는 부하를 나타냅니다. GaN MOCVD는 종종 1000~1100°C 근처에서 실행되고, Si 에피택시는 약 1050~1200°C, SiC 에피택시는 대략 1500~1700°C에서 실행됩니다. 웨이퍼 온도는 히터 전력과 서셉터 형상, 방사율, 포켓 깊이, 회전 및 가스 흐름에 따라 달라집니다.

유성 MOCVD는 층류 및 다중 캐리어 회전을 사용하여 두께, 구성 및 도핑 균일성을 향상시킵니다.[1]


2. CVD SiC 및 TaC 코팅 매개변수


핵심 결론: "100μm 코팅"은 완전한 반도체 사양이 아닙니다. 밀도, 순도, 미세 구조, 거칠기, CTE, 두께 분포, 접착력 및 결함 제어는 특히 국부적인 증착이 다를 수 있는 포켓, 가장자리, 구멍 및 음영 처리된 부분에서 함께 고려해야 합니다.


매개변수
CVD SiC
CVD TaC
밀도
~3.2~3.21g/cm³
~14.3g/cm³
CTE
~4.3–4.5×10⁻⁶/K
~6.3×10⁻⁶/K
경도
~40~42GPa
~2000홍콩
두께
~100μm(일반)
≥20μm; ~35±10μm
거
~1–3 μm, 공정에 따라 다름
프로세스에 따라 다름
청정
>6N 가능
학년에 따라 다름

엔지니어링 체인은 다음과 같습니다.

CVD 온도/압력/기체 비율 → 입자 성장 → 밀도/거칠기/응력 → 코팅 수명.

압력이 높을수록 거칠기와 다공성이 증가하는 반면, 온도가 너무 높으면 구조가 더 거칠어집니다.[3]


3. 열 균일성 및 실행 간 반복성


핵심 결론: 코팅이 눈에 띄게 벗겨지기 전에는 공정이 허용되지 않을 수 있습니다. 두께 드리프트, 후퇴, 퇴적물 또는 거칠기 변화는 웨이퍼에서 서셉터까지의 열 전달 및 방사율을 변경하여 구성 요소가 기계적으로 손상되지 않은 상태에서 온도 또는 실행 간 드리프트를 생성할 수 있습니다.


웨이퍼 열 균형:

Qtotal = Q전도 + Q복사 + Q대류

코팅된 서셉터는 재료 특성, 표면 상태 및 기하학적 구조를 통해 이러한 용어에 영향을 미칩니다. 코팅 축적으로 인해 최종 웨이퍼 안착 형상이 변경되기 때문에 포켓 깊이가 중요합니다.

포켓 주변에서 변화하는 공칭 100μm 코팅은 국부적인 열 경로와 최종 치수를 모두 변경할 수 있습니다. 작은 변화로 인해 자동으로 불균일이 발생하지는 않지만 코팅 후 포켓 깊이는 CTQ가 되어야 합니다.

생산 중:

성장 퇴적물 + 세정 + 열 순환 → 거칠기/방사율 드리프트 → 열 경계 드리프트 → 웨이퍼 온도 드리프트 → 성장 속도/조성 드리프트.

따라서 부품 수명은 단순히 "눈에 보이는 파손 없음"이 아니라 프로세스 한계에 따라 정의되어야 합니다.


4. CVD SiC와 CVD TaC 선택


핵심 결론: CVD SiC는 성숙도, 순도 및 흑연과의 호환성으로 인해 많은 Si, GaN 및 SiC 에피택시 부품의 실제 기준입니다. TaC는 극한의 온도 또는 Si가 풍부한 화학 물질로 인해 SiC 경기 침체가 검증된 수명 제한 메커니즘으로 만들어질 때 매력적입니다.


프로세스 창
시작 선택
엔지니어링 로직
Si 에피택시, ~1050–1200°C
CVD SiC
성숙하고 여유가 충분함
GaN MOCVD, ~1000~1100°C
CVD SiC
캐리어 표면 확립
SiC 에피택시, ~1500~1700°C
SiC 먼저; 수명이 제한된 경우 TaC를 평가하십시오.
심각도가 높음
심각한 Si-rich 공격
TaC 평가
더 높은 내화 마진
>2000°C 핫존 서비스
TaC를 적극 고려함
SiC 안정성으로 인해 수명이 제한될 수 있음

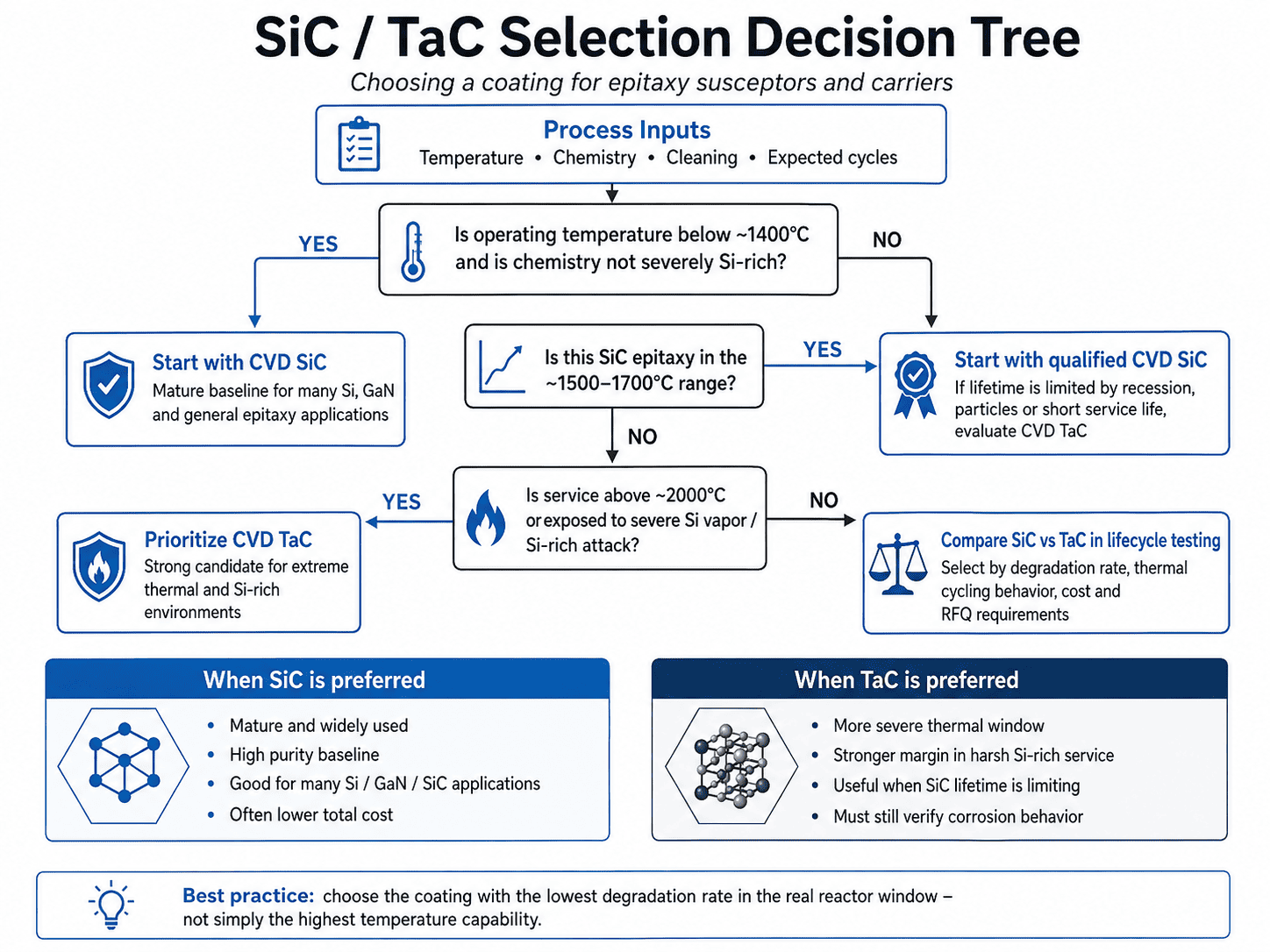

선택 결정 트리T < ~1400°C 및 SiC는 화학적으로 호환됩니까?

→ 예: CVD SiC에 적합합니다.

→ 아니오: 계속합니다.

~1500~1700°C에서 SiC 에피택시가 발생하나요?

→ 검증된 SiC로 시작하세요. 경기 침체, 입자 또는 짧은 수명이 지배적인 경우 TaC를 비교하십시오.

>2000°C 또는 심각한 Si 증기 노출?

→ TaC 평가를 우선시한다.

TaC는 화학적으로 손상되지 않습니다. 실리콘 증기의 1973K에서 CVD TaC는 TaSi2/SiC 반응 생성물을 형성했습니다. Si 노출이 증가하면 부식 깊이와 거칠기가 증가합니다.[4] 따라서 선택은 융점만이 아닌 실제 반응기의 분해 속도를 기준으로 해야 합니다.

SiC TaC Selection Decision Tree


5. CVD 코팅 실패 메커니즘



핵심 결론: 대부분의 코팅 서셉터 고장은 결합된 열 응력, 증착 불균일, 화학적 침체 및 세척 또는 취급 손상으로 인해 발생합니다. 고장 분석은 "코팅 박리"에서 멈추지 않고 눈에 보이는 결함을 근본 메커니즘과 연결한 다음 웨이퍼 증상과 연결해야 합니다.

실패 모드
루트 메커니즘
주요 프로세스 리스크
미세 균열
CTE 불일치 + 열 순환
가스 유입, 입자
박리
잔류응력/약한 계면
벗겨짐
핀홀/다공성
불완전한 치밀화
흑연 노출
가장자리 치핑
스트레스/처리
국소 입자
화학적 불황
High-T 반응성 화학
거칠기/방사율 드리프트
예금 축적
기생 증착
열/유량 드리프트


유용한 1차 열 응력 관계는 다음과 같습니다.

σ ≒ E × Δα × ΔT

여기서 E는 코팅 계수, Δα는 코팅/기판 CTE 차이, ΔT는 열 편위입니다. 이것이 바로 흑연 CTE 매칭이 코팅 순도만큼이나 중요한 이유입니다.

깊은 포켓, 구멍 및 홈은 다양한 전구체 운송을 받을 수 있습니다.

국소적인 얇은/다공성 코팅 → 열/화학적 공격 → 흑연 노출 → 침식 → 입자 → 웨이퍼 결함 위험.

따라서 구성 요소는 기계적 수명이 끝나기 전에 프로세스 수명이 종료될 수 있습니다.

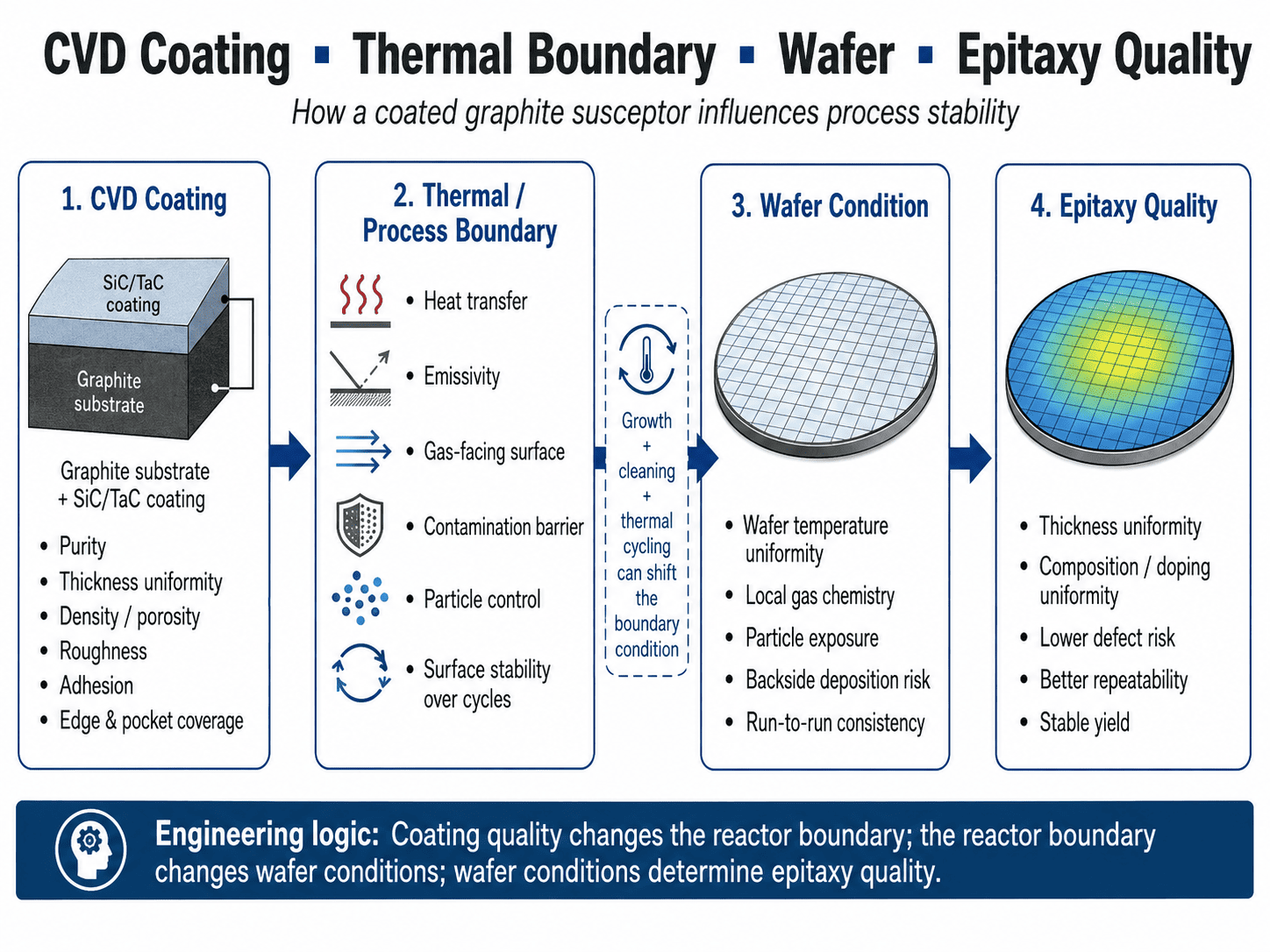

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. 자격 및 RFQ 요구 사항


핵심 결론: 자격 부여는 원자로 조건을 측정 가능한 CTQ로 변환하고 완성된 형상에서 이를 검증해야 합니다. 물질적 인증서만으로는 불충분합니다. 목표는 대표적인 성장 및 세척 주기를 통해 반복 가능한 코팅 무결성, 치수 및 열/화학적 거동입니다.

실제 사양에는 다음이 포함되어야 합니다.


  • 재료: 흑연 등급, 순도, CTE; 코팅 단계 및 순도.
  • 코팅: 두께, 국부적 한계, 거칠기, 핀홀/다공성 기준, 접착 또는 열주기 기준.
  • 기하학: 코팅 후 포켓 깊이, 평탄도/런아웃, OD/ID, 구멍 및 회전 관련 CTQ.
  • 프로세스: 웨이퍼 크기, 온도, 가스, 압력, 가열/회전 모드, 세정 화학물질 및 예상 주기.


권장 체크포인트:

유입 → 정의된 성장 주기 → 청소 → 수명 종료.

이러한 체크포인트를 입자 및 웨이퍼 데이터와 연관시키는 것은 육안 검사만 하는 것보다 더 유용합니다.


7. FAQ


CVD SiC의 두께는 얼마나 되어야 합니까?

약 100μm는 유용한 기준이지 보편적인 최적값은 아닙니다. 형상, 부식 허용, 응력 및 치수 공차가 목표를 결정합니다.

두꺼운 코팅이 항상 더 오래 지속되나요?

아니요. 부식 방지 효과가 추가되지만 잔류 응력과 치수 이동도 증가할 수 있습니다.

SiC 코팅이 벗겨지는 이유는 무엇입니까?

일반적인 원인으로는 CTE 불일치, 잔류 응력, 인터페이스 결함, 모서리 형상, 열 순환, 화학적 공격 및 세척 손상 등이 있습니다.

언제 TaC가 SiC를 대체해야 합니까?

고온 또는 Si가 풍부한 공격이 지배적인 SiC 수명 제한으로 입증되고 TaC가 더 나은 수명 주기 결과를 제공하는 경우.


결론


핵심 결론: CVD 코팅 흑연은 에피택시 공정의 일부로 검증되어야 합니다. 목표는 생산 전반에 걸쳐 안정적인 열적, 화학적 및 치수적 거동을 보이는 것이며, 눈에 보이는 손상보다는 측정 가능한 프로세스 CTQ에 의해 수명이 정의되는 것입니다.

엔지니어링 체인은 다음과 같습니다.

흑연 기판 → CVD 미세 구조 → 완성된 형상 → 열/화학적 안정성 → 웨이퍼 반복성.

더 나은 질문은 단순히 "코팅의 두께는 얼마나 됩니까?"가 아닙니다. 그러나 "반복적인 성장, 세척 및 열 주기 후에 이 구성 요소는 어떻게 작동하며 수명 종료를 정의하는 측정 가능한 한계는 무엇입니까?"


참고자료

[1] AIXTRON SE, 행성 원리(MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC 코팅 – 재료 데이터.

[3] Huo Y. et al., Scientific Reports 16, 4150(2026), "흑연 기판의 CVD-SiC 코팅의 공정-구조-특성 상관 관계 연구."

[4] Hao K. et al., Vacuum 241, 114677(2025), "흑연 기판의 CVD TaC 코팅의 실리콘 증기 유도 부식 메커니즘."



엔지니어 Nickwu는 CVD 코팅 및 탄소 기반 핫존 재료의 R&D 분야에서 15년의 경험을 보유하고 있습니다. 그는 8인치 SiC 에피택시에 사용되는 중국 최초의 TaC 코팅 흑연 부품 대량 생산을 도입하는 프로젝트를 이끌었습니다. 그는 SiC 결정 성장을 위한 수많은 핫존 설계 및 불량 분석 프로젝트에 참여했으며 핫존 재료와 관련된 7개의 발명 특허를 보유하고 있습니다.
