PZT 압전 웨이퍼: 차세대 MEMS를 위한 고성능 솔루션

급속한 MEMS(Micro-Electromechanical Systems) 진화 시대에 올바른 압전 재료를 선택하는 것은 장치 성능에 대한 성패를 좌우하는 결정입니다. PZT(Lead Zirconate Titanate) 박막 웨이퍼는 AlN(Aluminum Nitride)과 같은 대안을 대체하는 최고의 선택으로 부상했으며 최첨단 센서 및 액추에이터를 위한 우수한 전기기계적 결합을 제공합니다.

Vetek Semiconductor는 업계 최고의 PZT-on-Si/SOI 웨이퍼를 제공합니다. 첨단 박막 증착을 활용하여 필름 피로 및 성능 저하와 같은 일반적인 업계 장애물을 극복하도록 특별히 설계된 탁월한 필름 균일성과 결정질 품질을 제공합니다.

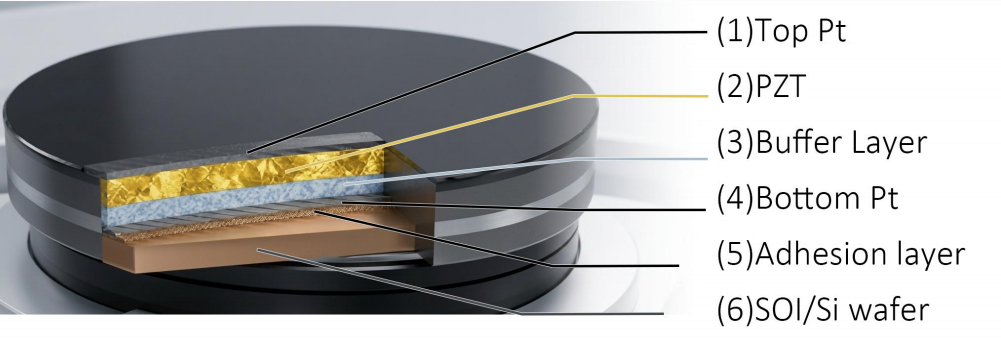

핵심 아키텍처: Pt와 PZT의 시너지 효과

다층 스택의 무결성은 강유전성 성능의 기본입니다. 당사의 웨이퍼는 정밀하게 설계된 금속 전극 및 세라믹 박막 스택을 활용합니다.

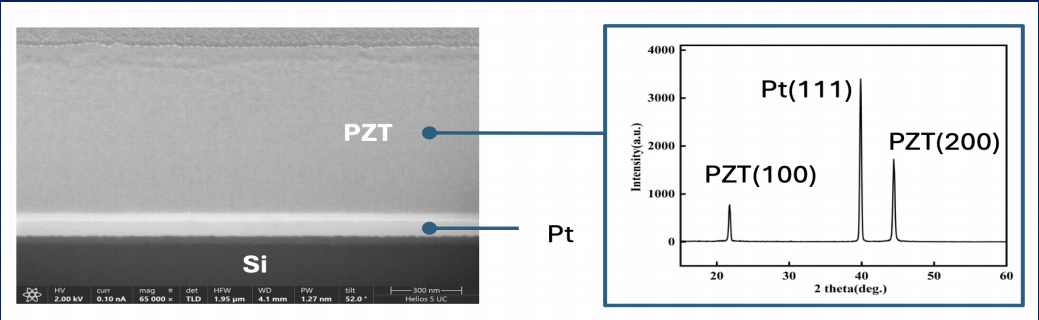

  • PZT 압전 코어:당사의 공정은 엄격한 결정 방향 제어에 중점을 두고 있습니다. Muralt(2000)에 따르면 (100) 또는 (001) 우선 방향을 갖는 PZT는 훨씬 더 높은 종방향 압전 상수를 생성합니다. Vetek의 최적화된 증착은 강한(100) 방향을 보장하여 미크론 수준의 두께에서도 막대한 에너지 출력을 가능하게 합니다.
  • 임계 Pt 전극층:백금(Pt)은 PZT의 전기 도관이자 성장 템플릿 역할을 합니다. 산소가 풍부한 환경에서 높은 전도성과 열 안정성으로 유명한 Pt는 하부 전극의 업계 표준입니다(Takahashi et al., 1994). 우리는 PZT 핵 생성을 위한 이상적인 인터페이스를 제공하기 위해 매우 낮은 표면 거칠기(Ra <= 1.0nm)를 유지합니다.
  • 통합 버퍼 레이어:PZT와 실리콘 기판 사이의 원소 확산을 억제하기 위해 정밀 버퍼층 시스템을 통합했습니다. 이러한 층은 물리적 장벽 및 응력 완충 역할을 하여 필름 박리를 방지하고 복잡한 MEMS 에칭 중에 전체 웨이퍼의 기계적 신뢰성을 보장합니다.



대상 응용 분야: PZT는 어디에 사용됩니까?

고성능 PZT 웨이퍼는 정밀한 기계-전기 감지 또는 전기-기계 작동이 필요한 응용 분야에 필수적입니다.

  • 소비자 가전(PMUT):대상 고객으로는 스마트폰 모듈 제조사, 생체인식 보안업체 등이 있다. 사용 사례: PZT 필름은 디스플레이 아래 지문 감지를 위해 고주파 초음파를 생성합니다. 레거시 솔루션과 비교하여 PZT 기반 PMUT는 더 깊은 침투력과 더 높은 해상도를 제공하여(Akbari et al., 2016) 안전한 3D 생체 인식 인증을 가능하게 합니다.
  • 통신(RF MEMS):대상 클라이언트에는 RF 프런트엔드 칩 설계자와 5G/6G 인프라 제공업체가 포함됩니다. 사용 사례: PZT의 높은 전기 기계 결합 계수를 활용하여 조정 가능한 필터를 생성합니다. 이는 신호 손실을 최소화하고 대역폭을 확장하는데, 이는 5G 네트워크의 스펙트럼 혼잡을 관리하는 데 중요합니다.
  • 산업용 인쇄:대상 고객으로는 산업용 잉크젯 프린터 제조업체와 플렉서블 디스플레이(OLED) 제조업체가 포함된다. 사용 사례: PZT 웨이퍼는 초고속 액추에이터로 미세 가공됩니다. 잉크 챔버를 순간적으로 변형함으로써 OLED 제조 및 고해상도 3D 프린팅의 초석인 피코리터 정밀 유체 디스펜싱을 달성합니다.
  • 의료:대상 클라이언트에는 의료 기기 R&D 및 휴대용 초음파 스타트업이 포함됩니다. 사용 사례: 내부 이미징을 위한 IVUS(혈관 내 초음파) 프로브 구동. 이는 또한 표적 약물 전달을 위한 고효율, 조용한 의료용 분무기의 핵심 역할을 합니다.
  • 자동차:대상 클라이언트로는 자율주행 솔루션 제공업체, 스마트 콕핏 HMI 개발자 등이 있습니다. 사용 사례: 자동차 초음파 센서의 감지 범위 확장. 또한 터치스크린에 햅틱 피드백을 제공하여 물리적 버튼의 촉각 느낌을 시뮬레이션합니다.


Vetek Semiconductor를 선택하는 이유는 무엇입니까?

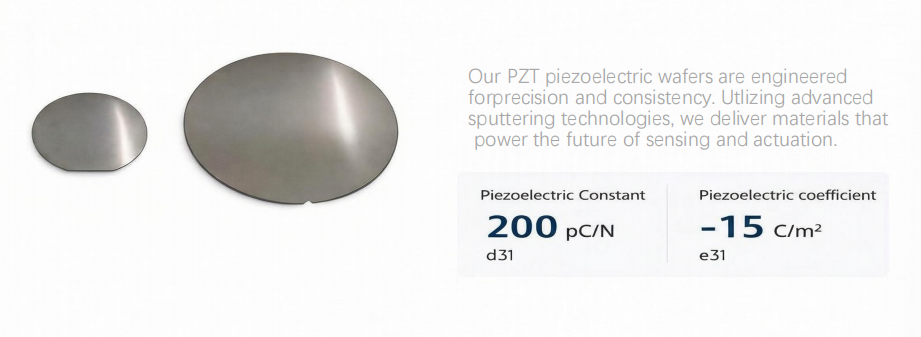

  • 우수한 매개변수:압전 상수 d31은 일반적으로 200pC/N에 도달하며 e31 계수는 -15C/m2에서 안정적입니다.
  • 다목적 기판:고저항 SOI 기판(> 5000ohm/cm)을 포함하여 6인치 및 8인치 형식으로 제공됩니다.
  • 맞춤형 맞춤화:우리는 고객 제공 웨이퍼(파운드리 서비스)를 지원하고 특정 공진 주파수 요구 사항에 맞게 PZT 및 Pt 층의 두께 비율을 맞춤화할 수 있습니다.


작가:이세라

학술 참고자료:

[1] 무랄트, P.(2000). "마이크로센서 및 액추에이터용 PZT 박막: 문제 및 진행 상황."미세 역학 및 미세 공학 저널.

[2] Trolier-McKinstry, S., 등. (2018). “MEMS용 압전박막.”재료 연구의 연례 검토.

[3] Akbari, M. 등. (2016). "의료 영상용 압전 미세 가공 초음파 변환기(pMUT)."압전 MEMS 공진기.
