GTMS/CTMS 특수 흑연 고정구 맞춤화: 미세 구멍 깊은 가공 솔루션

2026-08-13 0 나에게 메시지를 남겨주세요

GTMS 특수 흑연 고정구, 획기적인 마이크론 가공: 0.01㎡에 정밀하게 배열된 1,500개의 마이크로 홀을 위한 맞춤형 솔루션

평가차원/항목	상세한 엔지니어링 매개변수 및 제공되는 가치
산업	반도체 제조, 마이크로전자공학 패키징, 광통신, 기술 세라믹(GTMS/CTMS 밀폐 밀봉 분야)
프로세스	GTMS/CTMS 유리/세라믹-금속 밀봉 밀봉 고온 소결, CTE 정밀 열 매칭 클램핑
해결책	초고밀도 마이크로 홀 특수 흑연 고정 플레이트(단일 플레이트 면적 < 0.01)㎡, 거의 1,500개의 미세 구멍으로 배열되어 있습니다. 총 세트에는 거의 10,000개의 미세 구멍이 포함되어 있습니다)
서비스	재료 선택 및 CTE 열 매칭 분석, 미세 구멍 깊은 가공 공구 경로 설계, 엔지니어링 기술 문서, 배치 제조 및 전체 검사
결과	• 10개월에 걸쳐 10,000개 홀의 지속적인 심공 가공 병목 현상을 극복하고 미크론 수준의 무결함 제어 달성 • 정확하게 일치하는 Kovar 합금 CTE로 열팽창 변형 및 먼지 오염을 50% 이상 줄입니다. • 광학 이미징 + 완전 자동화된 CMM 공동 검사, 제품의 100%가 엄격한 승인을 통과함 • 전체 생산 수율이 98.5%로 증가하여 불량품 및 불량 위험이 크게 감소했습니다.

마이크로 전자공학 패키징의 GTMS/CTMS 고온 소결 공정에서 특수 흑연 고정 장치는 미크론 수준의 맞춤과 높은 열 저항 및 안정성을 결합해야 합니다. 가장자리 치핑, 초고속 공구 마모 및 작은 영역의 초고밀도 미세 구멍의 누적 공차 문제를 해결하기 위해 VeTek은 재료 적응, 절단 운동학 재구성 및 폐쇄 루프 다차원 검사를 통해 약 10,000개의 미세 구멍에 대한 연속 깊은 가공의 병목 현상을 극복하는 데 10개월을 소비하여 매우 안정적인 원스톱 납품을 실현했습니다.

1. 주요 데이터 스냅샷 및 성능 비교

핵심 결론:미세 구멍 깊은 가공을 위한 공정 매개변수의 직교 최적화와 CTE 열 매칭을 기반으로 한 흑연 선택을 통해 미세 구멍 가공 수율이 배치 스크랩 위험에서 98.5% 이상의 안정적인 납품률로 도약했습니다.

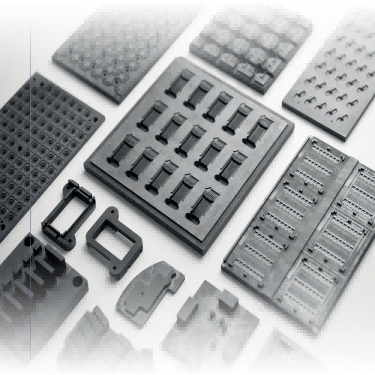

그림 1 - GTMS/CTMS 특수 흑연 고정판 및 미세 구멍 가공 구조 부품

GTMS 밀폐 포장 공정에서 흑연 고정판의 구멍 일관성과 열 변형 저항은 포장 밀폐성과 완제품 수율을 직접적으로 결정합니다. VeTek 팀의 기술 혁신 전후의 주요 프로세스 및 성과 지표를 다음과 같이 비교합니다.

평가 차원	개선 전(원래 프로세스 상태)	개선 후 (VeTek 최적화 솔루션)
단일 플레이트 마이크로 홀 밀도	약 1,500홀 / 0.01㎡ (치핑이 발생하기 쉬운 가공)	약 1,500홀 / 0.01㎡ (미크론급 무결점 성형)
연속 가공 공구 마모율	구멍 200개마다 마모가 표준을 초과하여 구멍 직경 드리프트 발생	전용 코팅 및 경로 최적화, 공구 마모율 65% 감소
열팽창계수(CTE) 매칭	기존의 흑연 열팽창은 상대적으로 높아 핀 편차가 발생했습니다.	정확하게 일치하는 Kovar 합금 팽창 곡선
전체 합격률	미크론 수준의 공차가 한도(<60%)를 초과하여 폐기가 자주 발생함	안정적인 일괄 납품 기준(≥98.5%)

2. 고객 배경 및 GTMS/CTMS 밀폐 포장 응용 시나리오

핵심 결론:고밀도 핀 유리-금속 밀봉은 특수 흑연 고정 장치의 미세한 기하학적 정밀도와 고온 청결도에 대해 거의 제한적인 요구 사항을 부과합니다.

이번 협력의 고객은 고신뢰성 센서와 마이크로전자공학 패키징 부품을 전문으로 하는 R&D 및 제조 기업입니다. 핵심 생산 라인은 GTMS/CTMS(Glass/Ceramic-To-Metal Seal) 소결 공정을 광범위하게 적용합니다. 고온 밀봉로에서 특수 흑연 고정 장치는 고정밀 캐리어 몰드 역할을 하며 수백에서 수천 개의 미세한 금속 핀(예: Kovar 합금)과 유리 프리폼을 정확하게 배치하고 고정하는 역할을 합니다. 이 프로젝트의 단일 흑연 고정판은 크기가 0.01제곱미터 미만이지만 거의 1,500개의 미세 구멍을 정확하게 수용해야 하기 때문에 전체 고정 장치 세트는 구멍 사이의 매우 얇은 벽과 거의 10,000개의 미세 구멍을 통합합니다. 800°C~1000°C의 고온 소결 중에 약간의 공차를 벗어난 구멍 직경, 위치 편차 또는 흑연 먼지 분리는 금속 핀 기울어짐, 유리 절연 균열 또는 심지어 완전한 밀봉 손실로 직접 이어질 수 있습니다.

3. 특수 흑연 마이크로 홀 가공 병목 현상 및 실패 메커니즘

핵심 결론:흑연 재료의 높은 취성, 미세 구멍의 빠른 마모, 미크론 수준의 누적 공차는 10,000개 구멍 수준의 흑연 치구의 일괄 폐기로 이어지는 핵심 요인입니다.

VeTek 기술 태스크포스를 투입하기 전에 고객은 시험 생산 및 소규모 배치 처리 중에 심각한 기술적 병목 현상에 직면했습니다. 첫째, 미세 구멍 가장자리 칩핑 및 찢어짐: 흑연은 다공성 취성 재료입니다. 고밀도 미세 구멍을 연속적으로 드릴링하는 동안 미세 드릴이 들어가고 나가는 순간의 전단 응력으로 인해 구멍 입구에 부서지기 쉬운 가장자리 치핑이 쉽게 발생합니다. 둘째, 공구 미세 마모로 인한 공차 드리프트: 수천 개의 미세 구멍을 연속적으로 처리할 때 미세한 드릴 비트의 마모가 심해져 깊은 구멍의 구멍 직경이 점점 가늘어지는 구배를 나타내며, 여기서 단 몇 마이크론의 편차만으로도 거의 10,000개의 구멍이 포함된 전체 고정 장치 세트가 파손되고 폐기됩니다. 셋째, 열팽창 불일치 및 먼지 오염: 일반 흑연 재료의 고온 CTE는 금속 핀의 CTE와 일치하지 않으며 미세한 먼지가 쉽게 떨어져 나가 유리 소결 인터페이스를 오염시킵니다.

4. GTMS 특수 흑연 고정구를 위한 미크론 수준의 마이크로 홀 가공을 달성하는 방법은 무엇입니까?

핵심 결론:공구 경로 알고리즘 최적화, 동적 절삭 속도 보상 및 전용 치핑 방지 코팅 마이크로 드릴을 통해 미세 구멍 가장자리 치핑 및 깊은 구멍 공차 축적 문제가 완전히 극복되었습니다.

10,000개의 마이크로 홀을 깊게 가공하는 어려움을 해결하기 위해 VeTek R&D 팀은 절단 운동학 모델을 재구성하고 체계적인 프로세스 엔지니어링을 구현했습니다.

· 공구 경로 알고리즘 및 플런지 피드 재구성:직교 실험을 통해 최적화된 이송 속도와 분할된 회전 속도, 마이크로 피드 펄스 플런지 전략을 채택하여 가공 충격 전단력을 45% 이상 효과적으로 줄여 홀 입구 치핑 결함을 완전히 제거합니다.

· 칩핑 방지 마이크로 드릴 및 칩 제거 유동장 최적화:펄스 음압 마이크로 냉각 칩 제거 시스템과 결합된 맞춤형 초미립자 다이아몬드 코팅 마이크로 드릴은 공구 내마모 수명을 3배 이상 증가시켜 단일 플레이트당 1,500개의 마이크로 홀에 걸쳐 홀 직경 드리프트를 ±0.002mm 미만으로 유지합니다.

프로세스 매개변수/치수	독창적인 프로세스	VeTek 최적화 프로세스
미세 구멍 가공 피드 전략	일정한 고속 연속 플런지(높은 충격력)	분할된 위상 속도 + 마이크로 피드 펄스 전략
마이크로 드릴 도구 선택	기존 비코팅 마이크로 텅스텐 카바이드 드릴	독자적인 초미립자 칩핑 방지 다이아몬드 코팅 마이크로 드릴
심공 칩 제거 및 냉각	기존 에어블로잉 칩 제거(먼지 잔류 축적)	높은 부압 펄스 동적 흡입 + 공기 흐름 미세 조정
홀 입 치핑 제어	홀 가장자리 치핑율 > 8%	구멍 입이 완전하고 매끄러우며 치핑율 < 0.05%

5. 고열전도율 CTE 매칭 특수 흑연 고정판 제조 및 검사 관행

핵심 결론:Kovar 합금과 정확히 일치하는 엄선된 고열전도율 특수 흑연 CTE는 '광학 + CMM' 전체 검사 및 초음파 세척의 폐쇄 루프를 구축하여 10,000개 구멍의 무결함 납품을 달성합니다.

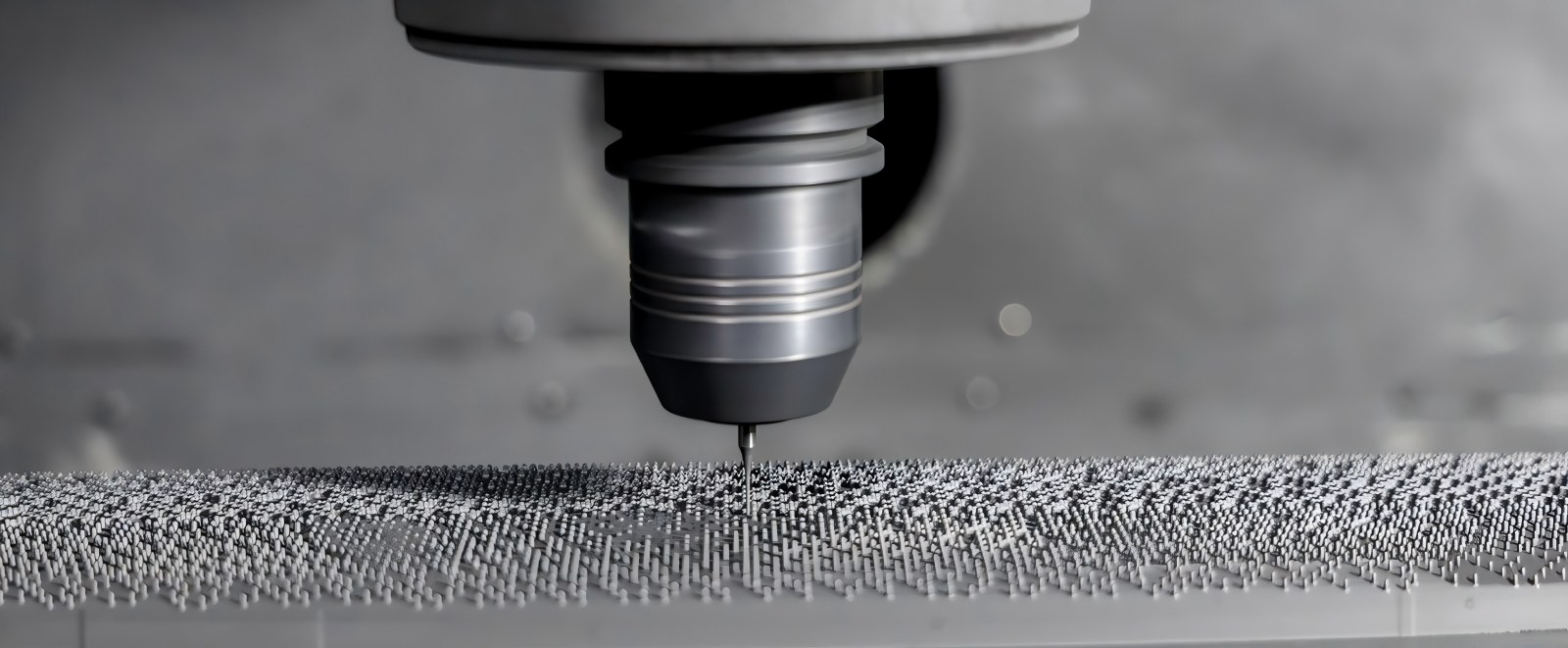

그림 2 - 표면 치핑이 없고 고정밀 미세 구멍 배열이 있는 특수 흑연 고정판의 실제 세부 사항

· 재료 적응 솔루션:엄선된 고순도 등방성 특수 흑연은 치밀한 미세조직과 우수한 고온 열안정성을 특징으로 합니다. 열팽창계수(CTE)가 Kovar 합금과 매우 일치하여 고온 소결 열응력 및 미세먼지 박리를 크게 억제합니다.

· 공동 검사 및 정밀 청소:품질관리라인에는 '광학영상측정기+전자동좌표측정기(CMM)' 보완 시스템을 도입했다. 광학 이미징은 10,000개 홀 어레이의 간격을 빠르게 스캔하는 반면 CMM은 깊은 홀 수직성과 공간적 홈 위치를 확인합니다. 최종적으로 다단계 경사 초음파 세척으로 보완되어 마이크로 블라인드 홀 내부 깊은 곳에 남아 있는 흑연 불순물을 완전히 제거하여 반도체 등급의 청결도에 도달합니다.

6. 자주 묻는 질문(FAQ)

핵심 결론:GTMS/CTMS 고정 재료 선택, 미세 구멍 공차 한계 및 고온 사용 수명에 관한 전문 엔지니어링 답변을 제공합니다.

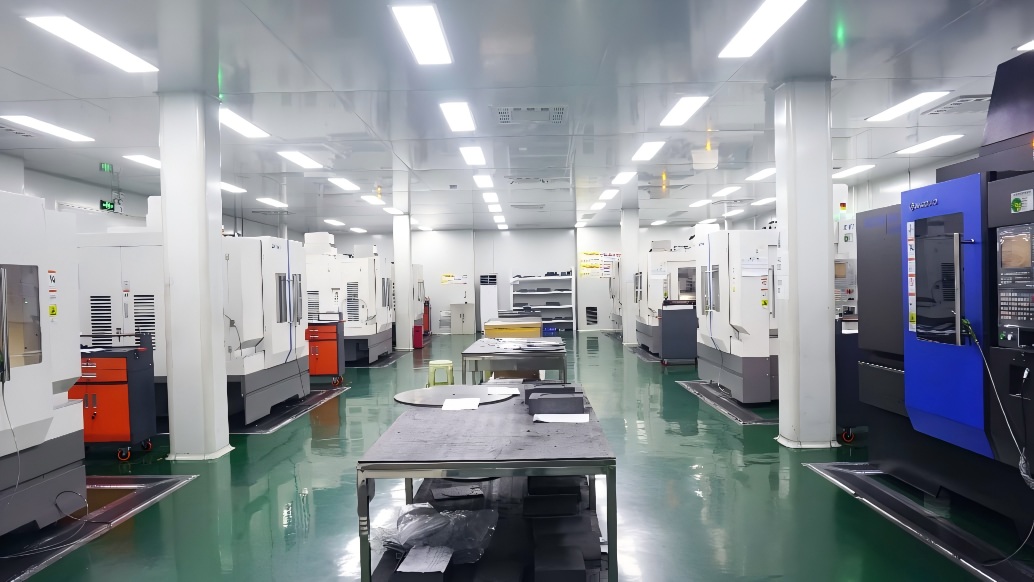

그림 3 - VeTek 고정밀 CNC 머시닝 센터

Q: 고밀도 특수 흑연 고정구의 미세 구멍 가공을 위한 최소 구멍 직경과 최대 공차는 얼마입니까?
에이:VeTek은 구멍 직경이 0.2mm 미만인 미세 가공 기능을 보유하고 있습니다. 구멍 직경 공차는 ±0.003mm 이내에서 안정적으로 제어할 수 있으며 단일 플레이트의 1,500개 구멍에 대한 실제 진원도 및 위치 공차는 ±0.005mm에 도달하여 고밀도 핀 GTMS 패키징 요구 사항을 완전히 충족합니다.

Q: GTMS 밀폐형 소결 치구가 Kovar 합금의 CTE와 정확히 일치해야 하는 이유는 무엇입니까?
에이:800°C~1000°C 소결 사이클 동안 고정 장치와 금속 핀의 CTE가 일치하지 않으면 냉각 수축으로 인해 발생하는 전단 응력으로 인해 핀 변위, 유리 본체 균열 또는 씰 파손이 발생합니다. 정확한 CTE 매칭은 동기화된 팽창 및 수축을 보장하여 밀봉 수율을 향상시킵니다.

Q: 초음파 세척 공정은 어떻게 깊은 미세 구멍 내부에 잔여 흑연 먼지가 남지 않도록 보장합니까?
에이:우리는 탈이온수와 특수 세척 매체를 결합한 다중 주파수 경사 초음파 생성 시스템을 사용합니다. 고주파 캐비테이션 효과를 활용하여 마이크로 홀과 블라인드 홀 내부 깊은 곳에 있는 미세한 흑연 입자를 완전히 박리한 후, 고순도 질소 취입 및 진공 건조를 거쳐 반도체 수준의 청정 출하를 실현합니다.

7. 요약 및 엔지니어링 지원 서비스

반도체 및 마이크로 전자공학 밀폐 포장 분야에서는 미크론 수준의 가공 정밀도와 캐리어의 열역학적 안정성이 포장 수율과 장비 활용도를 직접적으로 결정합니다. VeTek은 고순도 소재, 정밀 가공 및 핵심 반도체 부품 제조의 지속적인 축적을 바탕으로 0.01에 촘촘하게 배열된 1,500개의 마이크로 홀이라는 산업 수준의 제조 장벽을 성공적으로 극복했습니다.㎡ 10,000홀 수준의 특수 흑연 치구의 신뢰성 높은 양산 납품을 실현합니다.

제조기업으로서CVD SiC, TaC 코팅, Solid SiC, 핵심 반도체 소재 및 부품 개발, VeTek은 반도체 제조, 결정 성장, 고온 공정 분야에 고성능 소재 솔루션을 지속적으로 제공하고 있습니다. 동시에 밀폐 포장, 고온 소결 및 정밀 포지셔닝 분야의 애플리케이션 요구 사항을 해결하면서 VeTek은 다음과 같은 엔지니어링 서비스를 제공합니다.고순도 흑연 소재 선정, 정밀 가공, 맞춤형 제조 지원.

GTMS/CTMS 밀폐 밀봉 공정에 적합한 고정밀 흑연 부품을 찾고 있거나 재료 일치, 구조 최적화 및 샘플 검증이 필요한 경우 VeTek 엔지니어링 팀에 언제든지 문의하십시오. 소재선택부터 정밀가공까지 원스톱 기술지원을 제공해드립니다.
