특수흑연

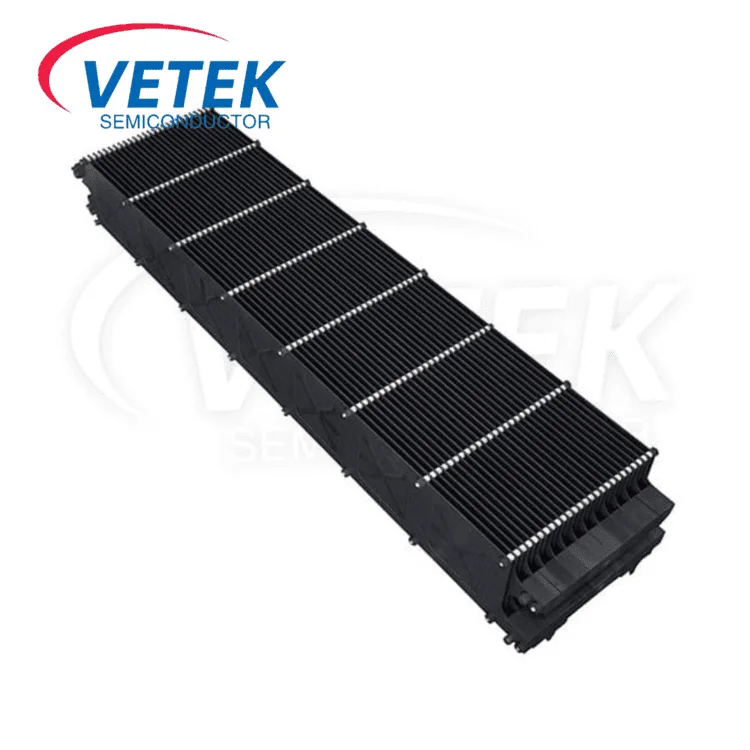

PECVD용 Veteksemicon 흑연 보트는 고순도 흑연을 정밀 가공하고 플라즈마 강화 화학 기상 증착 공정을 위해 특별히 설계되었습니다. 반도체 열전계 재료에 대한 깊은 이해와 정밀 가공 능력을 활용하여 탁월한 열 안정성, 우수한 전도성 및 긴 수명을 갖춘 흑연 보트를 제공합니다. 이 보트는 까다로운 PECVD 공정 환경에서 모든 웨이퍼에 매우 균일한 박막 증착을 보장하여 공정 수율과 생산성을 향상시키도록 설계되었습니다.

유리 탄소 제품의 주요 중국 제조업체 인 Veteksemicon의 유리 탄소 도가킬은 우수한 초고 순도, 제로 다공성, 항-투과 및 우수한 화학적 부식 저항으로 인해 반도체 제조 분야에서 널리 사용되며 유럽과 미국 고객의 높은 찬사를 받았습니다. 문의에 오신 것을 환영합니다.

Vetek Semiconductor의 고순도 흑연 용지는 엄격한 순도 및 성능 표준을 충족하도록 설계된 프리미엄 제품입니다. 최대 99.9%의 탁월한 순도 수준을 갖춘 흑연 용지는 배터리 시스템, 연료 전지, 열 관리 솔루션, 반도체 열 필드 등과 같은 다양한 응용 분야를위한 신뢰할 수있는 옵션입니다. 독점적 인 제조 공정을 통해 제작 된이 흑연 용지는 균일 성과 일관성을 보장하여 비교할 수없는 전기 전도성과 열 안정성을 제공합니다. 전문 프로젝트의 신뢰성과 우수성을위한 Trust Vetek 반도체의 고순도 흑연 용지.

Vetek Semiconductor는 순도가 최대 5ppm이고 가장 높은 산업 표준을 충족하는 고품질 제품인 고순도 흑연 분말을 제공합니다. 탄화 규소 분말 및 다이아몬드 합성에 주로 사용되는 맞춤형 입자 형태로 반도체, 전자 및 첨단 산업에 적합합니다. 문의에 오신 것을 환영합니다!

EDM 흑연 전극은 적당한 밀도, 매끄러운 표면 및 저렴한 비용의 특성을 가지며 화학 산업, 금속 제련 등에 적합합니다. VeTek Semiconductor는 EDM 흑연 전극 제품에 대한 강력한 생산 능력과 풍부한 수출 경험을 보유하고 있습니다. 언제든지 문의 환영합니다.

이온빔은 주로 이온 식각, 이온 코팅, 플라즈마 주입 등에 사용됩니다. 이온빔 스퍼터 소스 그리드의 역할은 이온을 분해하여 필요한 에너지까지 가속하는 것입니다. Vetek Semiconductor는 광학 렌즈 이온빔 연마, 반도체 웨이퍼 수정 등을 위한 고순도 흑연 이온빔 이온빔 스퍼터 소스 그리드를 제공합니다. 맞춤형 제품 문의를 환영합니다.
