VeTek Semiconductor는 반도체 처리 분야의 혁신적인 파트너입니다. 광범위한 반도체급 실리콘 카바이드 세라믹 재료 조합, 부품 제조 역량 및 응용 엔지니어링 서비스 포트폴리오를 통해 당사는 귀사가 심각한 과제를 극복하도록 도울 수 있습니다. 엔지니어링 기술 실리콘 카바이드 세라믹은 탁월한 재료 성능으로 인해 반도체 산업에 널리 적용됩니다. VeTek Semiconductor의 초순수 탄화규소 세라믹은 반도체 제조 및 가공의 전체 주기에 걸쳐 자주 사용됩니다.
VeTek Semiconductor는 다음을 포함하여 배치 확산 및 LPCVD 요구 사항을 위해 특별히 설계된 엔지니어링 세라믹 부품을 제공합니다.
• 배플 및 홀더
• 주사기
• 라이너 및 프로세스 튜브
• 실리콘 카바이드 캔틸레버 패들

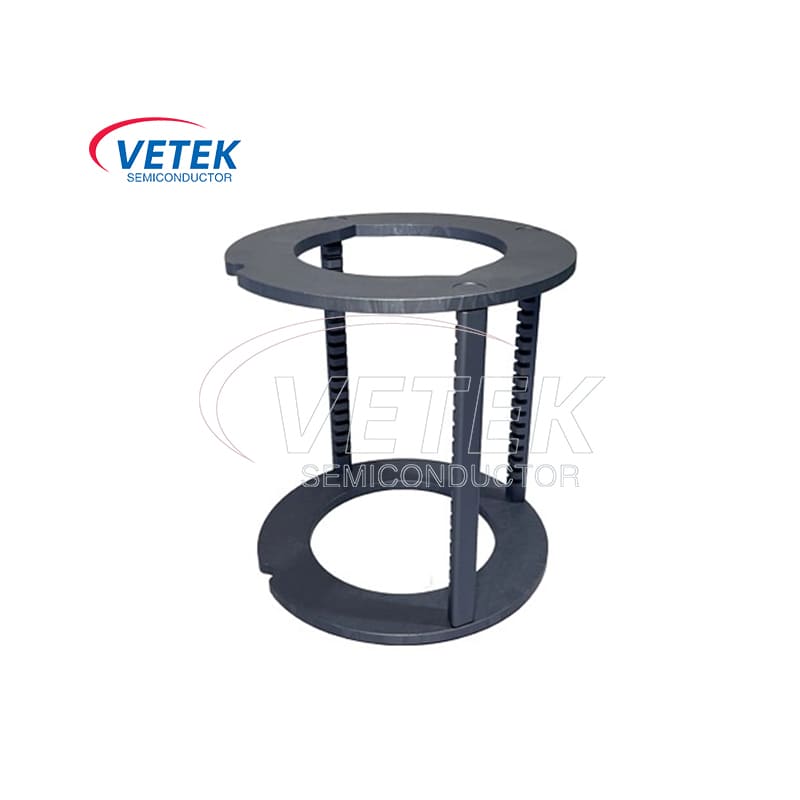

• 웨이퍼 보트 및 받침대
SiC 캔틸레버 패들

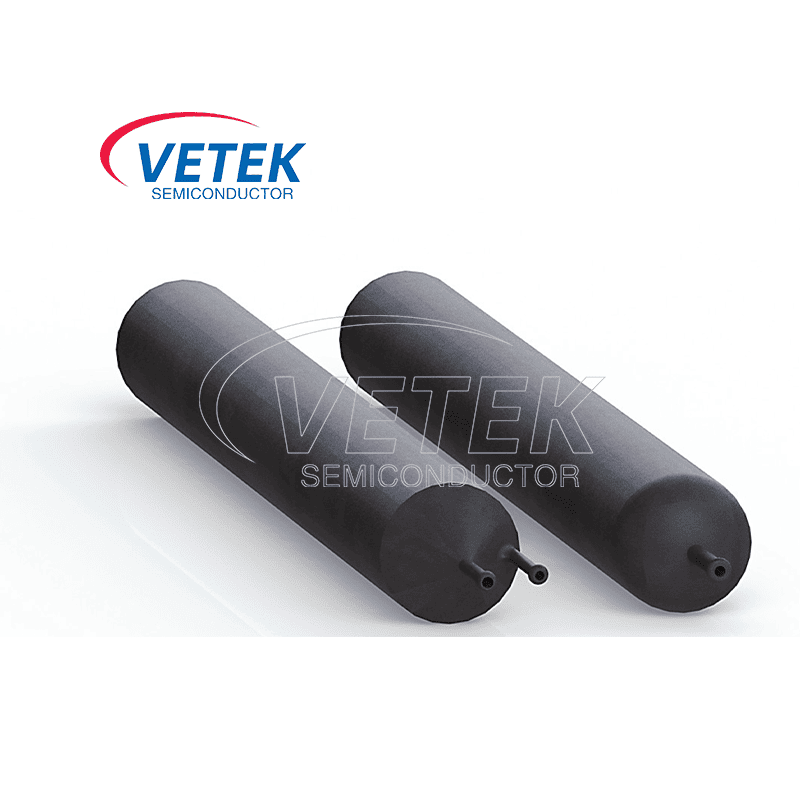

SiC 공정 튜브
실리콘 카바이드 프로세스 튜브

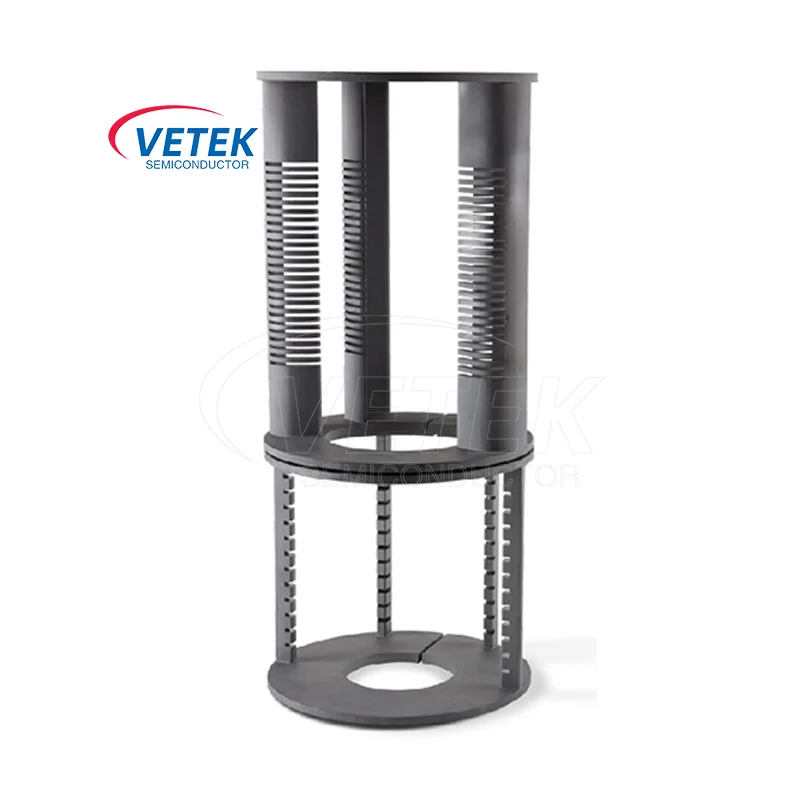

SiC 수직형 웨이퍼 보트

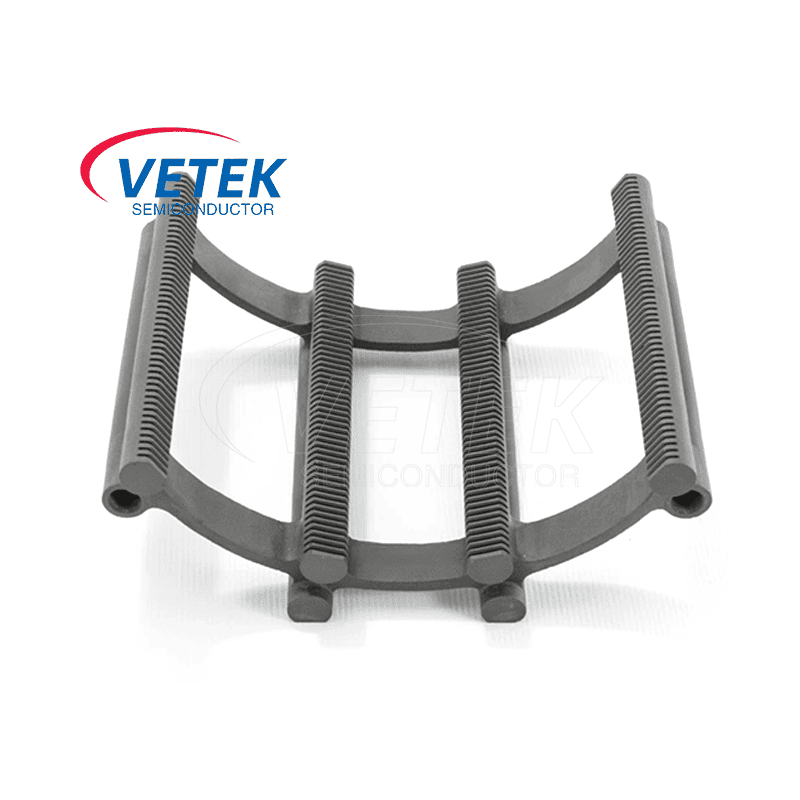

SiC 수평형 웨이퍼 보트
SiC 수평형 쿼어 웨이퍼 보트
SiC LPCVD 웨이퍼 보트
SiC 수평 플레이트 보트

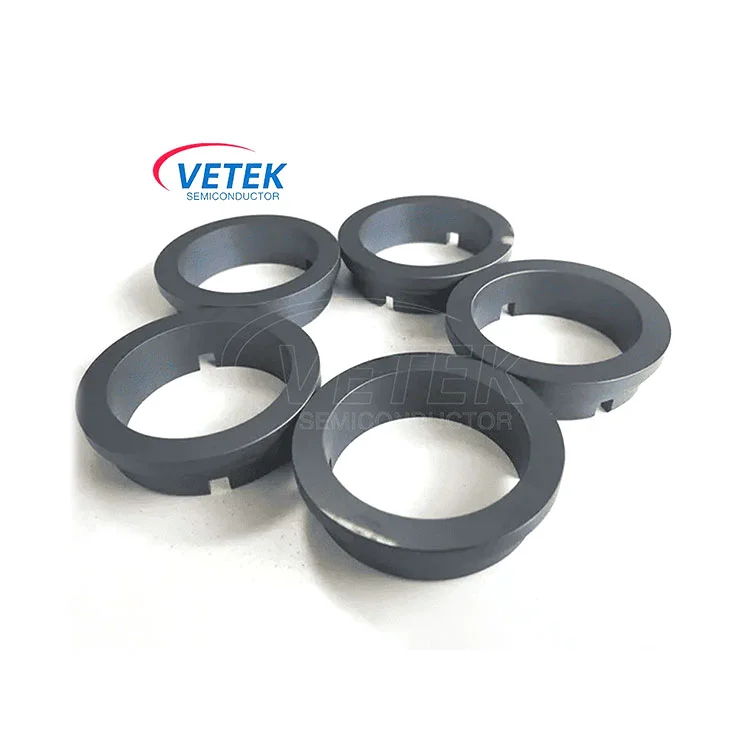

SiC 세라믹 씰 링
다음을 포함하여 엄격한 플라즈마 식각 공정을 위해 설계된 고순도 구성 요소를 사용하여 오염과 예정되지 않은 유지 관리를 최소화합니다.
초점 링
노즐
방패
샤워헤드
창문 / 뚜껑
기타 맞춤 구성요소
VeTek Semiconductor는 반도체 산업의 고온 열 처리 응용 분야에 맞춰진 고급 소재 부품을 제공합니다. 이러한 응용 분야에는 RTP, Epi 공정, 확산, 산화 및 어닐링이 포함됩니다. 당사의 기술 세라믹은 열충격을 견디도록 설계되어 안정적이고 일관된 성능을 제공합니다. VeTek Semiconductor의 부품을 통해 반도체 제조업체는 효율적이고 고품질의 열 처리를 달성하여 반도체 생산의 전반적인 성공에 기여할 수 있습니다.
• 디퓨저
• 절연체
• 서셉터
• 기타 맞춤형 열 구성요소
재결정화된 탄화규소의 물리적 특성 | |
재산 | 일반적인 값 |
작동 온도(°C) | 1600°C(산소 포함), 1700°C(환원 환경) |
SiC/SiC 함량 | > 99.96% |
Si / 자유 Si 함량 | < 0.1% |
부피 밀도 | 2.60-2.70g/cm3 |
겉보기 다공성 | < 16% |
압축강도 | > 600MPa |
냉간 굽힘 강도 | 80-90MPa(20°C) |
뜨거운 굽힘 강도 | 90-100MPa(1400°C) |
열팽창 @1500°C | 4.7010-6/°C |
열전도도 @1200°C | 23 W/m•K |
탄성률 | 240GPa |
열충격 저항 | 매우 좋음 |
