기판 vs. 에피택시: 반도체 제조의 핵심 역할

소개: 현대 칩의 두 기둥

고급 칩이 어떻게 고속 계산과 고전력 출력을 달성하는지 진정으로 이해하려면 물리적 구조의 두 가지 기본 요소인 반도체 기판과 에피택셜 성장 프로세스를 자세히 조사해야 합니다.

간단히 말해서, 기판은 기계적 지지 및 열 방출을 위한 "기초"를 제공하는 반면, 에피택셜 레이어는 해당 "기초" 위에 세심하게 구축된 "활성 기능 층"입니다. 두 용어는 문자 하나만 다르지만 재료 구조, 제조 공정 및 기능적 역할에 근본적인 차이가 있습니다. 이 기사에서는 기술적 차이점, 주요 매개변수 및 최종 장치 성능에 대한 결정적인 영향을 체계적으로 설명합니다.

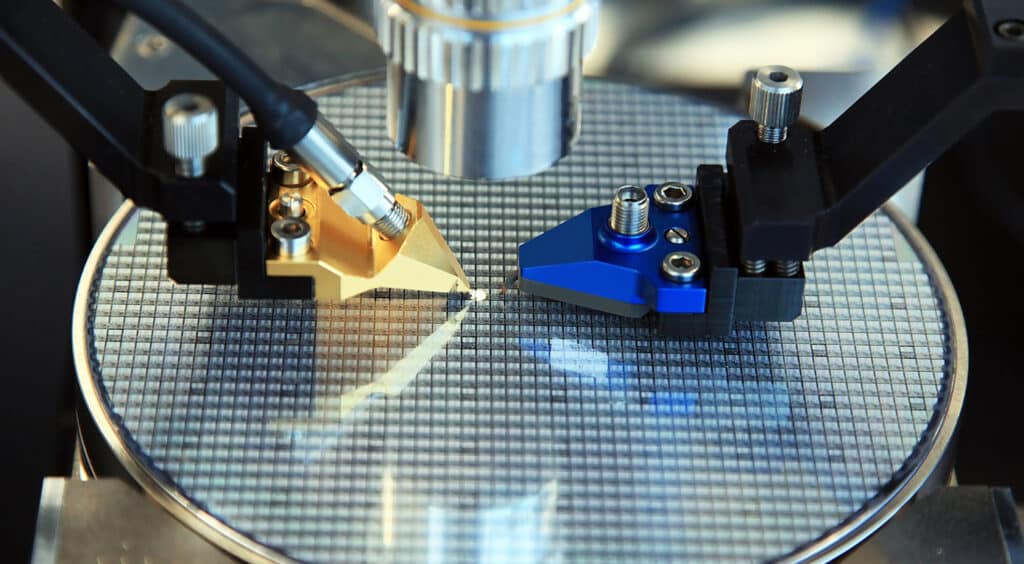

I. 반도체 기판이란?

[이 섹션의 주요 결론]: 반도체 기판은 장치의 '골격'이자 '방열판' 역할을 합니다. 고순도 단결정 실리콘(Si)이 소비자 시장을 장악하고 있는 반면, 4.9W/cm·K의 높은 열 전도성을 지닌 실리콘 카바이드(SiC)는 전기 자동차 및 고전압 애플리케이션에 없어서는 안 될 선택이 되었습니다.

반도체 기판은 거의 모든 반도체 장치의 구조적 및 열적 기반을 형성합니다. 기계적 관점에서 보면 마이크로 및 나노 구조를 지원하는 물리적 플랫폼 역할을 합니다. 더 중요한 것은 이후에 증착되는 층의 결정 방향과 구조적 무결성을 결정하는 연속적인 결정 격자 템플릿을 제공한다는 것입니다.

애플리케이션 요구 사항에 따라 기판 재료는 단결정, 다결정 또는 비정질일 수 있습니다. 그러나 고성능 전자 장치는 캐리어 이동성을 방해하는 입자 경계와 결함을 최소화하기 위해 거의 전적으로 고순도 단결정 잉곳에 의존합니다.

1.1 주류 기판 유형 및 재료 특성

대형 기판의 선택은 장치 성능, 제조 수율 및 비용 구조에 직접적인 영향을 미칩니다. 업계에서는 주로 세 가지 주요 유형의 기판을 사용합니다.

• 실리콘 기판: CZ(Czochralski) 또는 FZ(Float Zone) 방식으로 성장한 단결정 실리콘(Si)은 오늘날까지도 전 세계 반도체 산업의 절대적인 주류로 남아 있습니다. 탁월한 비용 효율성, 높은 기계적 강도, 최대 300mm(12인치)의 확장성이 장점입니다. 이는 소비자급 프로세서, 메모리 장치 및 표준 태양전지에 널리 사용됩니다.
• 와이드 밴드갭 기판(실리콘 카바이드 및 사파이어): 전력 및 주파수 요구사항이 실리콘의 물리적 한계를 초과하는 경우 광대역갭 소재가 불가피한 선택이 됩니다.
• 실리콘 카바이드(SiC): 뛰어난 열 전도성(약 3.7~4.9W/cm·K[1])과 높은 항복 전계 강도를 갖추고 있어 전기 자동차(EV) 인버터 및 고전압 전력망에 이상적인 선택입니다.
• 사파이어(Al₂O₃): 우수한 광학적 투명성과 유전분리 특성을 가지고 있어 청색/자외선 LED 및 특수 RF SOI 용도로 널리 사용됩니다.
• 석영 기판: 화학적 불활성이 매우 높고 열팽창계수가 매우 낮으며 광학 순도가 높아 주로 고급 광학 부품, 마스크 블랭크, 특수 센서 장비에 사용됩니다.

1.2 기판의 두 가지 핵심 기능: 지지력과 열 방출

실제 장치 작동 중에 벌크 기판은 대체할 수 없는 두 가지 핵심 기능을 수행합니다.

기계적 지원: 가혹한 열 사이클링, 고진공 화학 공정, 웨이퍼 핸들링 및 백엔드 패키징 중에 구조적 강성을 제공하여 웨이퍼 뒤틀림 및 파손을 효과적으로 방지합니다.

열전도(열방출): 최신 칩은 막대한 국지적 열유속을 생성합니다. 벌크 실리콘 기판은 직접적인 방열판 역할을 하여 접합 영역의 과열과 열 폭주를 방지하기 위해 열을 바깥쪽으로 발산합니다.

II. 반도체 에피택셜 성장이란 무엇입니까? (성능 중심 활성 레이어)

[이 섹션의 주요 결론]: 에피택셜 레이어는 '칩 성능의 핵심'입니다. CVD/MOCVD는 대규모 산업 생산을 처리하는 반면, MBE(Molecular Beam Epitaxy)는 원자 수준 정밀도로 매우 가파른 인터페이스를 가능하게 합니다. 에피택셜 기술이 없었다면 5G 밀리미터파 레이더와 고전압 MOSFET의 초저온 저항은 불가능했을 것입니다.

기판은 안정적인 기반을 제공하지만 대량 성장 단결정에는 필연적으로 미세 결함, 천연 불순물 및 고정된 전기 특성이 포함되어 있습니다. 초고속, 고효율 장치를 제작하기 위해 제조업체는 대상 기판에 매우 깨끗하고 얇은 결정층을 제어된 증착하는 에피택시를 채택했습니다.

에피택셜 공정 중에 증기 또는 분자 빔의 원자는 가열된 기판 표면에 증착되고 기본 결정 격자와 완벽하게 정렬됩니다. 생성된 에피택셜 웨이퍼는 매우 높은 결정 순도를 나타내며, 결함 밀도는 벌크 기판보다 몇 자릿수 낮습니다.

2.1 주류 에피택셜 증착 기술 및 장비

현대의 에피택셜 성장은 주로 다음과 같은 고급 방법을 통해 달성됩니다.

• 화학 기상 증착(CVD/MOCVD): 가열된 웨이퍼 표면에서 기체상의 전구체가 분해되어 균일한 단결정층을 형성합니다. 그 중에서 MOCVD(금속-유기 화학 기상 증착)는 III-V 화합물 및 광대역 갭 반도체의 에피택시 성장을 위한 업계 표준입니다.

• 분자빔 에피택시(MBE): 초고진공(UHV) 환경에서 수행되는 이 공정은 정밀한 열빔을 기판에 전달하여 단일 원자층 정밀도를 달성하고 결과적으로 매우 가파른 경계면 구배를 생성합니다. 양자우물 등 초미세 구조에 적합하다.

고품질 에피택셜 증착은 정밀한 공정 제어뿐만 아니라 공정 안정성과 수율에 직접적인 영향을 미치는 반응 챔버 내부 주요 구성 요소(예: SiC 코팅 흑연 기판)의 수명 관리에도 의존합니다.

2.2 에피택셜 기술로 구현되는 고급 애플리케이션

Epitaxy는 대량 재료만으로는 달성할 수 없는 장치 아키텍처를 가능하게 합니다.

• 실리콘-게르마늄 이종접합 양극성 트랜지스터(SiGe HBT): 베이스 영역에 초박형 SiGe 에피층을 성장시키면 밴드갭 이동이 발생하여 고주파 응답 속도가 크게 향상됩니다.
• 스트레인드 실리콘 기술: SiGe 격자 위에 얇은 실리콘 층을 증착하면 인장 또는 압축 변형이 발생하여 캐리어 이동도가 증가합니다(n-FET의 전자 이동도와 p-FET의 정공 이동도가 모두 향상됨).
• 선택적 에피택셜 성장(SEG): 최신 FinFET 및 GAA(Gate-All-Around) 아키텍처에서는 소스/드레인 영역의 선택적 Si/SiGe 에피택시 성장이 접촉 저항을 줄이고 포화 전류를 증가시킵니다.

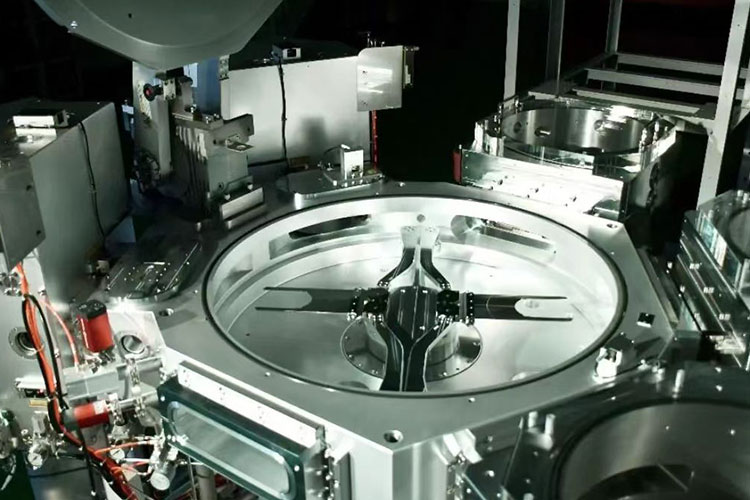

반도체 에피택시 공정의 정의는 다음을 참조하세요.반도체 에피택시 공정이란?

III. 기판과 에피택셜 웨이퍼: 주요 차이점 개요

[이 섹션의 주요 결론]: 둘을 구별하는 가장 직접적인 방법은 "기능적 역할"을 조사하는 것입니다. 기판은 물리적 및 열 충격을 견디는 역할을 담당하고 에피택셜 층은 전류 및 전기장을 견디는 역할을 합니다. 결함이 발생하기 쉬운 영역에서 활성 영역을 분리함으로써 에피택셜 웨이퍼는 기판에 직접 제조된 장치보다 한 자릿수 이상 낮은 누설 전류 수준을 달성합니다.

시각적 비교를 위해 아래 표에는 주요 제조 매개변수 측면에서 벌크 기판과 에피택셜 웨이퍼 간의 근본적인 차이점이 요약되어 있습니다.

IV. 기술 발전: Epitaxy는 어떻게 장치 성능을 근본적으로 향상합니까?

[이 섹션의 주요 결론]: 벌크 기판의 자연적인 미세 결함과 열 응력 지점은 장치의 높은 누설 전류와 낮은 항복 전압을 유발하는 "숨겨진 킬러"입니다. 에피택셜 기술의 본질은 "결함이 없는 활성 기능층"에서 "결함 있는 기계 기판"을 분리하여 순수한 에피택셜 층 내에서 캐리어 수송을 분리하는 데 있습니다. 이러한 디커플링 설계는 더 높은 작동 주파수, 더 낮은 전력 소비 및 더 긴 장치 수명을 직접적으로 가져옵니다. 이는 벌크 기판만으로는 결코 달성할 수 없는 질적 도약입니다.

에피택셜 기술의 도입은 단순히 "필름 층을 추가하는 것"이 ​​아니라 장치 신뢰성과 전기적 성능의 질적 도약입니다.

화학적 순도가 가장 높더라도 표준 벌크 기판에는 필연적으로 미세 다공성, 산소 침전물 및 결정 끌어당김 공정에서 남은 열 응력 지점이 포함됩니다. 벌크 기판에서 장치를 직접 제작하면 누설 전류가 높아지고 항복 전압 허용 오차가 낮아지는 경우가 많습니다.

대조적으로, 에피택셜 웨이퍼는 순수하고 결함이 없는 에피택셜 층 내에서 캐리어 수송을 분리합니다. 결함이 발생하기 쉬운 기계 기판에서 활성 기능 영역을 분리함으로써 제조업체는 다음을 달성할 수 있습니다.

• 더 높은 작동 주파수(감소된 기생 용량),
• 낮은 전력 소비(누설 감소)
• 극심한 전기열 스트레스 하에서 더 긴 장치 수명과 탁월한 안정성.

예를 들어, 전력 반도체 분야에서 SiC 균일 에피택셜 층의 품질은 MOSFET 장치의 항복 전압 정격과 온저항을 직접적으로 결정합니다. 이는 벌크 SiC 기판 자체로는 달성할 수 없는 것입니다.

V. 엔지니어가 가장 우려하는 기술 문제(FAQ)

(다음 질문은 실제 에피택셜 성장 공정 중에 반도체 생산 라인 공정 엔지니어가 직면하는 일반적인 기술적 과제에서 파생되었습니다.)

Q1: 에피택셜 성장 중에 입자상 물질이 갑자기 증가하는 경우 챔버 누출 외에 쉽게 간과하기 쉬운 다른 영역을 조사해야 합니까?

답변: 이는 일상적인 웨이퍼 실행 중에 엔지니어가 직면하는 가장 어렵고 예상치 못한 상황 중 하나입니다. 챔버가 밀폐되어 있는지 확인한 후 세 가지 "숨겨진 모서리"를 우선적으로 조사하는 것이 좋습니다.

1. 흑연 서셉터의 표면 상태: SiC 코팅의 미세 균열 또는 박리 영역은 고온에서 입자를 방출할 수 있습니다. 서셉터를 1000회 이상 사용한 경우 테스트를 위해 즉시 교체하는 것이 좋습니다. 코팅이 손상되지 않은 서셉터로 교체하면 많은 입자 문제가 사라집니다.

2. 가스 라인 전환 시 압력 과도 현상: MOCVD 시스템에서는 원료 가스 전환 순간의 압력 변동으로 인해 배관 내벽에서 부산물이 이탈될 수 있습니다. 자동 압력 컨트롤러(APC)의 응답 곡선을 검사하여 압력 오버슈트가 발생하는지 확인하는 것이 좋습니다.

3. 기판 뒷면의 오염 물질: 기판이 챔버에 들어가기 전에 기판 뒷면에 미세 먼지나 유기 잔류물이 있는 경우 고온에서 전면 에피층으로 "이동"할 수 있습니다. 이는 가장 일반적으로 간과되는 문제입니다.

입자 문제 해결은 기본적으로 "제거" 프로세스입니다. 가장 자주 교체되는 소모품부터 시작하여 챔버의 더 깊은 부분까지 문제를 단계별로 추적합니다.

Q2: SiC 에피택시에서 단계 흐름 성장을 위한 프로세스 범위는 얼마나 좁습니까? 온도 및 압력 편차에 대한 허용 오차는 얼마입니까?

A: 이 질문은 SiC 에피택시 공정의 핵심을 다룹니다. 단계 흐름 성장을 위해서는 극도로 좁은 창 내에서 세 가지 조건, 즉 충분한 표면 이동성, 단계 가장자리의 적절한 핵 생성 장벽, 3차원 섬 성장 억제 등 세 가지 조건이 동시에 충족되어야 합니다.

대량 생산 라인의 실제 데이터를 바탕으로:

• 온도 창: 일반적으로 1550°C~1650°C 사이이며 유효 범위는 약 ±15°C입니다. 온도가 너무 낮으면 표면 거칠기(RMS)가 급격히 저하됩니다. 온도가 너무 높으면 3C-SiC 다형성 개재물이 나타납니다.
• 압력 창: 일반적으로 50~200mbar 사이에서 제어되며 유효 범위는 약 ±20mbar입니다. 과도한 압력 → 표면 이동 길이 및 단계 유착 감소; 압력 부족 → 증기 과포화 감소 및 성장률의 현저한 감소.

실제 엔지니어링 응용 분야에서 대부분의 공정 엔지니어는 먼저 온도를 고정한 다음 압력을 미세 조정하여 창을 찾는 것을 선호합니다. 왜냐하면 챔버가 압력 변화에 더 빠르게 반응하여 신속한 DOE(실험 설계) 스캔에 적합하기 때문입니다.

Q3: MOCVD 장비의 흑연 서셉터 교체 주기는 어떻게 결정되나요? 실행 횟수 또는 육안 검사를 기반으로 합니까?

답변: 이 문제는 프로세스 수율과 생산 비용 간의 균형과 직접적으로 관련되어 있으며 생산 라인 엔지니어와 조달 의사 결정자 모두의 주요 관심사입니다.

업계 표준 관행은 "배치 수명"과 "시각적 검사"를 결합한 이중 트랙 접근 방식입니다.

• 배치 수명: 공급업체는 코팅의 열 순환 피로를 기반으로 한 가속 노화 테스트에서 파생된 권장 서비스 수명을 제공합니다(예: Aixtron 배치에는 VETEK의 SiC 코팅 서셉터가 권장됩니다). 외관이 정상이더라도 갑작스런 고장의 위험을 완화하기 위해 이 배치 개수에 도달하기 전에 예정대로 서셉터를 교체하는 것이 좋습니다.

• 육안검사: 각 배치 처리 후 SiC 코팅 표면을 육안으로 검사하거나 현미경으로 검사합니다. 다음과 같은 "위험 신호"가 나타나면 즉시 교체를 수행해야 합니다. 권장 서비스 수명이 끝날 때까지 기다리지 마십시오.

①눈에 보이는 코팅의 벗겨짐 또는 균열;

② 표면에 직경이 1mm를 초과하는 변색된 패치(코팅 손상 및 흑연 기판의 산화를 나타냄)

③ 공기 흐름 분포 요소가 배제된 경우 에피택셜 층에서 반복적으로 국지적인 두께 변화가 발생합니다.

널리 검증된 엔지니어링 관행은 공급업체가 권장하는 수명의 80%로 교체 주기를 설정하는 동시에 각 배치의 외관을 사진으로 촬영하고 보관하여 기판 수명 데이터베이스를 구축하는 것입니다. 이 접근 방식은 조기 폐기(폐기물 발생)와 마지막 용광로까지 도박을 방지하여 배치 전체 폐기로 이어질 수 있습니다.

Q4: 에피택셜 웨이퍼 휘거나 휘어짐이 사양을 초과하는 경우 이는 주로 기판 때문입니까, 아니면 에피택셜 프로세스 때문입니까?

A: 이는 수율 분석 회의에서 엔지니어들 사이에서 가장 뜨겁게 논의되는 '책임 귀속' 문제입니다. 대답은 둘 다 기여하지만 상대적 가중치는 재료 시스템에 따라 다릅니다.

뒤틀림 문제에 대한 실용적인 문제 해결 순서: 먼저 기판의 들어오는 뒤틀림 데이터를 확인합니다(공급업체 Cpk 보고서) → 그런 다음 에피택셜 퍼니스의 온도 균일성을 확인합니다(열전대 보정) → 마지막으로 프로세스 레시피를 조정합니다.

6. 요약 및 선택 권장사항

요약하면 기판은 '골격과 방열판' 역할을 하고, 에피택셜 레이어는 '뇌와 근육' 역할을 합니다. Both are indispensable:

비용에 민감한 표준 로직 칩이나 간단한 개별 장치에 중점을 두고 있다면 고품질, 대형 실리콘 기판만으로도 귀하의 요구 사항을 충족하기에 충분합니다.

애플리케이션에 고주파 통신, 고전압 전력 변환 또는 고감도 광검출이 포함된 경우 정밀 에피택셜 공정을 사용하여 생산된 웨이퍼가 최선의 선택입니다.

"더 빠르고, 더 작고, 더 효율적인" 솔루션을 지속적으로 추구하는 오늘날의 반도체 제조 산업에서 에피택시 기술은 무어의 법칙의 물리적 한계를 뛰어넘는 핵심 도구가 되었습니다.
