실리콘 단일 크리스탈 지그를 당기십시오
  • 실리콘 단일 크리스탈 지그를 당기십시오실리콘 단일 크리스탈 지그를 당기십시오

실리콘 단일 크리스탈 지그를 당기십시오

Pull Silicon Single Crystal Jig는 결정화 중에 웨이퍼의 순도와 뜨거운 구역의 정확한 제어를 보장하도록 설계되었으며, 태양 광 산업에 지속 가능하고 효율적인 솔루션을 제공합니다. Veteksemicon은 장기적인 협력을 기대하고 있습니다.

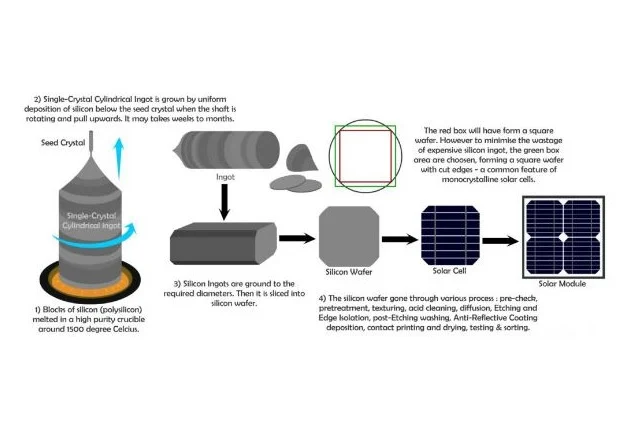

Veteksemicon의 장점 제품 풀 실리콘 단일 크리스탈 지그는 PV 산업에서 CZ 방법에 의해 단일 연속 실리콘 당기기를 위해 설계되었습니다. 문의에 오신 것을 환영합니다.


핵심 기능 및 기술 하이라이트


●  초 고순도 제어

고객의 요구에 따라 전자 등급 표준까지 단일 결정 실리콘의 순도를 보장하기 위해 태양 광 또는 반도체 등급 재료, 불순물 함량을 제공합니다 (GB/T 12963)

●  지능형 온도 필드 관리

7 영역 독립 온도 제어 시스템, ± 0.5 ℃ 정확도 제어,지지 CZ/FZ 2 크리스탈 성장 모드 프리 스위칭 지원 (온도 곡선 변화의 동적 표시, 시각화 향상)

●  긴 서비스 수명

다층 복합 코팅 기술을 사용하면 단일 금형이 3000+ 크리스탈 풀링 사이클을 완료하여 유지 보수 비용을 60% 줄일 수 있습니다.


일반적인 응용 프로그램 시나리오


● 8 인치 이상의 대형 웨이퍼 : 300mm 직경의 결정 성장의 요구를 충족시키기위한 특수 열 필드 설계

● 태양 광 N- 유형 단결정 실리콘 웨이퍼 : 산소 함량 제어 <12ppma, Topcon 배터리 공정에 적합합니다.

● 복합 반도체 R & D : GAA, SIC 및 기타 3 세대 반도체 재료 준비와 호환됩니다.


솔루션을 선택하는 이유는 무엇입니까?


●  정확한 매개 변수 제어

AI 알고리즘에 의한 고체-액체 인터페이스 형태의 최적화, 탈구 밀도 <500/cm² (반 표준 검증)

●  빠른 배송 기능

맞춤형 서비스 지원 : 5 일 이내에 5 일 이내에 도면 확인 완료 → 30 일 배송

●  글로벌 서비스 네트워크

7 × 24 시간을 제공하는 전문 온라인 서비스 센터를 제공하십시오


생산 상점 :

VeTek Semiconductor Production Shop

반도체 칩 에피 택시 산업 체인의 개요 :

Overview of the semiconductor chip epitaxy industry chain

핫 태그: 실리콘 단일 크리스탈 지그를 당기십시오
