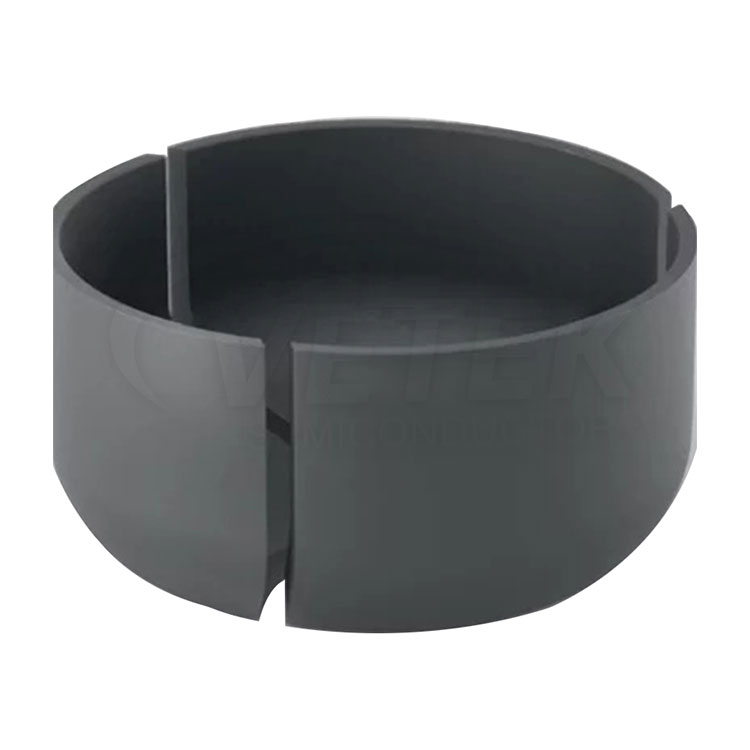

3 페탈 흑연 도가니

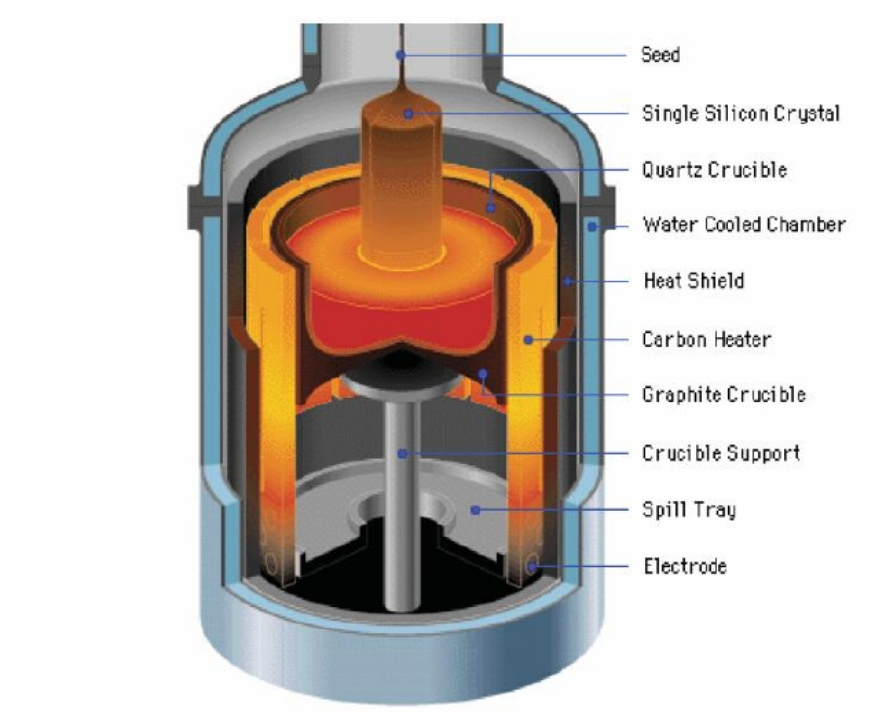

Vetek 반도체의 3-petal graphite Crucible CZ 방법에 의해 단일 결정 실리콘의 성장 공정을 위해 설계된 3-petal 구조 흑연 도입자는 등방성 고순도 흑연 물질로 만들어집니다. 혁신적인 3- 페탈 구조를 통해 전통적인 통합 도가니는 분해 어려움, 열 스트레스 농도 및 기타 산업 통증 지점을 효과적으로 해결할 수 있으며 광전지 실리콘 웨이퍼, 반도체 웨이퍼 및 기타 고급 제조 분야에서 널리 사용됩니다.

핵심 프로세스 하이라이트

1. 초정전 흑연 가공 기술

재료 순도 : 재 함량이있는 등방성 프레스 흑연 기판의 사용 <5ppm <5ppm 및 일반적으로 실리콘 녹는 공정에서 오염이 제로를 보장하기 위해 ＜ 10ppm

구조적 강화 : 2200 ℃에서 흑l은 굽힘 강도가 ≥45mpa이고 열 팽창 계수는 ≤4.6 × 10 ℃입니다.

표면 처리 : 10-15μm 불분해 탄소 코팅은 CVD 공정에 의해 퇴적되어 산화 저항성을 향상시킨다 (체중 감소 <1.5%/100h@1600 ℃).

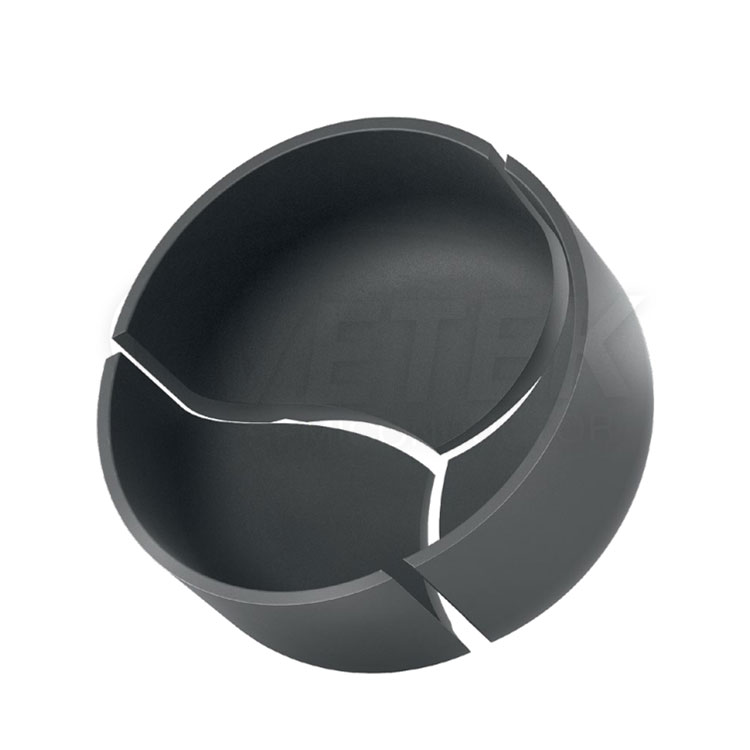

2. 혁신적인 3- 페탈 구조 설계

모듈 식 어셈블리 : 120 ° 장비 3- 로브 구조, 설치 및 분해 효율은 300% 증가했습니다.

응력 방출 설계 : 분할 구조는 열 팽창 응력을 효과적으로 분산시키고 서비스 수명을 200 사이클 이상으로 확장합니다.

정밀도 : 밸브 사이의 간격은 <0.1mm이고, 고온 세라믹 접착제는 실리콘 녹는 공정에서 누출이 0이됩니다.

3. 맞춤형 처리 서비스

지지 φ16 "-CUR40"풀 사이즈 사용자 정의, 벽 두께 내성 제어 ± 0.5mm

열전대 분포를 최적화하기 위해 구배 밀도 구조 1.83g/cm³를 선택할 수 있습니다.

붕소 질화물 복합 코팅 및 레늄 금속 가장자리 강화와 같은 부가가치 공정을 제공합니다.

일반적인 응용 프로그램 시나리오

태양 광 산업

단결정 실리콘로드 연속 드로잉 : G12 대형 실리콘 웨이퍼 생산에 적합한 ≥500kg 적재 용량

N- 타입 TOPCON 배터리 : 초 저작가 불순물 마이그레이션은 소수 생명을 보장합니다> 2ms

열 필드 업그레이드 : 주류 단결정 용광로 모델 (PVI, Ferrotec 등)과 호환됩니다.

반도체 제조

8-12 인치 반도체 등급 단일 결정 실리콘 성장 : 반 표준 클래스 클래스 10 청결 요구 사항 충족

특수 도핑 결정 : 붕소/인 분포 균일 성의 정확한 제어

3 세대 반도체 : 호환 SIC 단결정 제조 공정

과학 연구 분야

우주 태양 전지를위한 울트라 얇은 실리콘 웨이퍼의 연구 및 개발

새로운 결정 재료의 성장 테스트 (Germanium, Gallium Arsenide)

한계 매개 변수 연구 (3000 ℃ 초 고온 용해 실험)

품질 보증 시스템

ISO 9001/14001 듀얼 시스템 인증

고객에게 재료 테스트 보고서 제공 (XRD 구성 분석, SEM 미세 구조)

전체 프로세스 추적 성 시스템 (레이저 마킹 + 블록 체인 저장)
