실리콘 카바이드(SiC) 기술은 더 큰 웨이퍼와 더 높은 출력을 향해 계속 나아가고 있습니다. 이는 Aixtron G10 플랫폼과 같은 고급 에피택시 시스템이 3세대 반도체 제조에서 점점 더 중요해지고 있음을 의미합니다.

구형 원자로와 비교하여 Aixtron G10 시스템은 열장, 가스 흐름 안정성, 입자 오염 및 부품 수명 기간에 대한 보다 엄격한 제어가 필요합니다. 모든 내부 반응기 구성 요소는 에피택셜 성장 품질, 웨이퍼 균일성 및 생산 안정성에 직접적인 영향을 미칩니다.

이 기사에서는 SiC 에피택시 시스템에 사용되는 주요 Aixtron G10 구성 요소를 안내합니다. 우리는 그들이 하는 일, 필요한 재료, 그리고 고온 반도체 공정에서 왜 중요한지 설명할 것입니다.

엑스트론 G10 구성요소란 무엇입니까?

엑스트론 G10 구성 요소는 SiC 에피택시 챔버 내부에 있는 핵심 내부 반응기 부품입니다. 이 두 가지가 함께 열 조건을 안정적으로 유지하고, 가스 분배를 최적화하고, 웨이퍼 회전을 지원하고, 고온 에피택셜 성장 중 오염을 줄이는 데 도움이 됩니다.

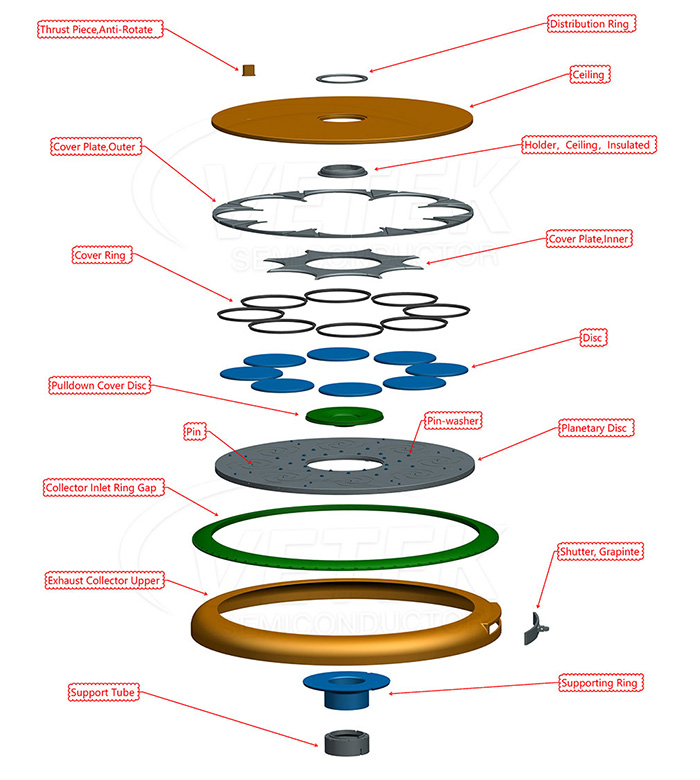

엑스트론 G10 반응기에서 찾을 수 있는 일반적인 부품은 다음과 같습니다.

• 천장
• 유통 링
• 커버 링
• 커버 플레이트
• 행성 디스크
• 풀다운 커버 디스크
• 배기 수집기
• 지지링
• 지지 튜브
• 흑연 셔터
• 핀 및 핀 와셔 어셈블리

이러한 부품의 대부분은 실란 및 탄화수소와 같은 부식성 공정 가스에 노출되는 동안 1500°C 이상의 온도에서 지속적으로 작동합니다. 따라서 재료 성능은 절대적으로 중요합니다.

엑스트론 G10 Reactor 내부의 주요 기능 영역

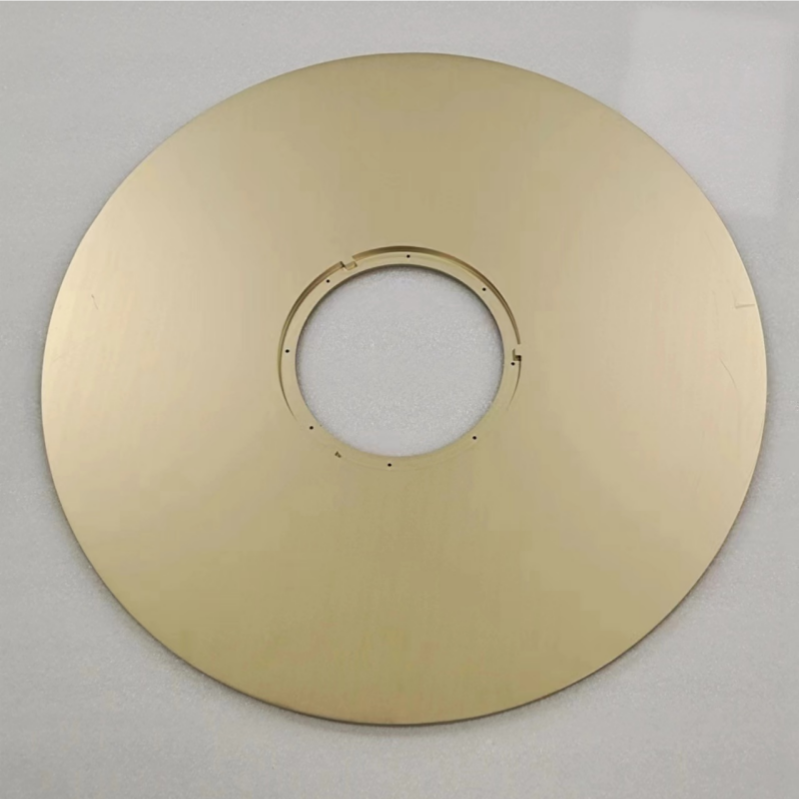

1. 천장 부품

천장은 원자로 열장의 주요 부분입니다. 이는 챔버 온도를 안정적으로 유지하고 가스 흐름을 안내하며 상부 반응기 구조를 직접적인 열로부터 보호합니다.

좋은 천장 구성 요소에는 다음이 필요합니다.

• 견고한 열 안정성
• 낮은 입자 발생
• 부식에 강한 저항
• 균일한 코팅 품질
• 장기적인 치수 안정성

CVD SiC 코팅 흑연은 흑연의 열 전도성과 탄화규소의 내화학성을 제공하기 때문에 여기에서 일반적인 선택입니다.

2. 유통 링

분배 링은 챔버 내부의 가스 흐름을 제어하고 지시합니다. 모든 웨이퍼에 걸쳐 일관된 에피택셜 층 두께를 달성하려면 가스 분포를 균일하게 유지하는 것이 필수적입니다.

가스 흐름이 잘 제어되지 않으면 다음과 같은 문제가 발생할 수 있습니다.

• 두께 변화
• 도핑 불일치
• 표면 결함
• 웨이퍼 수율 감소

그렇기 때문에 이 부품에서는 높은 가공 정밀도와 균일한 코팅이 매우 중요합니다.

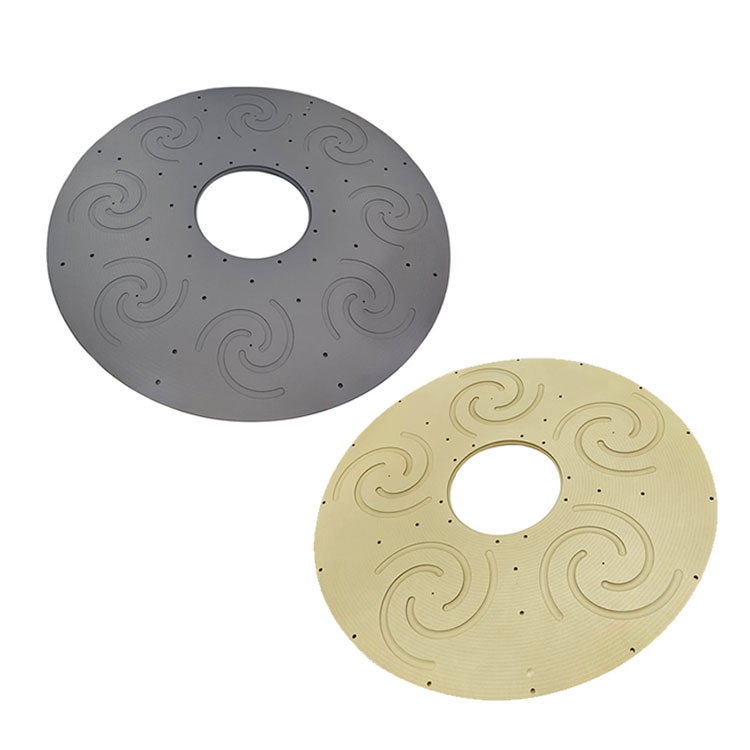

3. 유성디스크 시스템

유성 디스크는 에피택셜 성장 중에 웨이퍼를 회전시키는 장치입니다. 부드러운 회전은 온도 균일성을 향상시키고 모든 웨이퍼가 유사한 가스 노출을 갖도록 합니다.

대형 SiC 웨이퍼 생산을 위해 유성 시스템은 다음을 유지해야 합니다.

• 평탄도가 좋음
• 낮은 열 변형
• 높은 구조적 강도
• 반복적인 가열과 냉각을 통해 안정적인 운전

디스크 자체는 일반적으로 고급 CVD SiC 코팅이 적용된 고순도 흑연으로 만들어집니다.

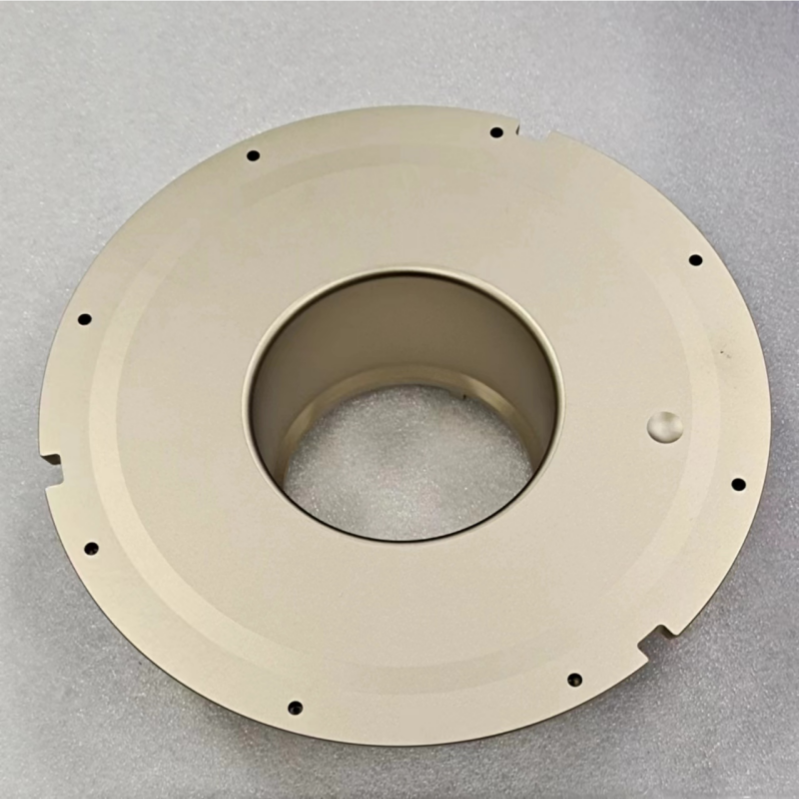

4. 커버 링 및 커버 플레이트

커버 링과 커버 플레이트는 특정 반응기 영역을 보호하고 열장을 안정화하는 데 도움을 줍니다.

이 부분은 다음을 수행하는 데 도움이 됩니다.

• 원치 않는 증착 감소
• 입자 오염 최소화
• 흑연 구조 보호
• 챔버 수명 연장

열사이클을 많이 거치기 때문에 강력한 코팅 접착력이 필수입니다.

5. 배기 수집 시스템

배기 수집기는 배기 가스 흐름을 관리하고 챔버 압력을 일정하게 유지하는 데 도움이 됩니다.

안정적인 배기 흐름으로 인해 다음이 발생합니다.

• 더 나은 공정 반복성
• 더욱 깨끗한 챔버 환경
• 입자 축적 감소
• 유지보수 간격이 길어짐

고급 SiC 에피택시 시스템에서 배기 관련 부품은 공격적인 화학 물질과 열 스트레스를 견뎌야 합니다.

SiC 에피택시에서 재료 선택이 중요한 이유는 무엇입니까?

SiC 에피택시는 까다로운 환경입니다. 기존 재료는 종종 다음과 같은 문제에 직면합니다.

• 코팅이 벗겨짐
• 흑연 침식
• 열균열
• 입자 생성
• 짧은 서비스 수명

이러한 문제를 해결하기 위해 고급 반도체 반응기는 CVD SiC 코팅 흑연으로 전환하고 있습니다. CVD SiC 코팅은 다음과 같은 이점을 제공합니다.

• 우수한 내화학성
• 고순도
• 뛰어난 열충격 저항
• 낮은 오염 위험
• 긴 작동 수명

현재 이는 고급 SiC 에피택시 반응기 부품에 가장 널리 사용되는 재료 중 하나입니다.

TaC(탄탈륨 카바이드) 코팅 초고온 응용 분야의 다음 단계로 떠오르고 있습니다. 기존 SiC 코팅과 비교하여 TaC 코팅은 다음을 제공합니다.

• 더 나은 고온 안정성
• 더 강한 내식성
• 입자 생성 위험 감소
• 2000°C 이상에서 안정적인 작동

TaC 코팅은 더 큰 웨이퍼와 더 높은 온도를 사용하는 미래 플랫폼에 특히 유망해 보입니다.

엑스트론 G10 구성요소의 제조 과제

고품질 Aixtron G10 구성 요소를 만들려면 다음을 포함한 고급 제조 역량이 필요합니다.

• 고순도 흑연 정제
• 정밀 CNC 가공
• 반도체급 코팅 환경
• 균일한 CVD 코팅 기술
• 대형 부품 가공
• 엄격한 순도 및 치수 제어

치수나 코팅 균일성의 작은 편차도 반응기 안정성과 에피택셜 성능에 영향을 미칠 수 있습니다.

엑스트론 G10 부품에 대한 VeTek Semiconductor의 역량

VeTek Semiconductor는 고급 에피택시 응용 분야를 위한 반도체급 흑연 및 코팅 기술을 전문으로 합니다.

우리는 다음과 호환되는 맞춤형 구성 요소를 제공합니다.

• 엑스트론 G10
• 엑스트론 G5
• SiC 에피택시 시스템
• MOCVD 반응기

우리의 제품 범위는 다음과 같습니다:

• CVD SiC 코팅 흑연 부품
• TaC 코팅 부품
• 행성 디스크
• 천장 부품
• 커버링
• 흑연 열장 부품
• 고체 SiC 부품

이러한 제품은 SiC 에피택시, LED 에피택시 및 고급 반도체 열장 시스템에 널리 사용됩니다.

결론

SiC 반도체 제조가 더 큰 웨이퍼와 더 높은 생산 효율성을 추구함에 따라 Aixtron G10 구성 요소는 반응기 안정성과 에피택시 품질에 점점 더 중요해지고 있습니다.

천장 구조와 유성 디스크부터 가스 분배 및 배기 시스템에 이르기까지 모든 구성 요소는 열 관리, 오염 제어 및 웨이퍼 일관성에 직접적인 영향을 미칩니다.

고순도 흑연 재료, 고급 CVD SiC 코팅 기술 및 차세대 TaC 코팅을 결합함으로써 현대식 반응기 부품은 미래 반도체 산업을 위해 SiC 에피택시 생산을 더욱 안정적이고 효율적으로 만드는 데 도움을 줍니다.
