CVD TaC 코팅이 3세대 반도체 '고온장갑'인 이유

SiC 결정 성장로 내부 환경은 반도체 제조에서 가장 열악한 환경 중 하나입니다. 온도가 2400°C를 초과하고, 수소 및 암모니아 농도가 높고, 흑연 구성 요소가 지속적으로 입자를 흘리고 불순물을 방출할 위험이 있습니다. 공정 엔지니어들은 극심한 열, 공격적인 화학 물질 및 오염을 동시에 견딜 수 있는 재료 솔루션을 오랫동안 모색해 왔습니다.

CVD 탄탈륨 카바이드(TaC) 코팅은 3,880°C의 녹는점, NH₃에서 단 0.2μm/hr, H2에서 0.1μm/hr의 식각 속도, ppb 단위로 측정된 임계 불순물 수준을 통해 그 해답이 되었습니다. 그러나 이를 정말 매력적으로 만드는 것은 생산 현장에서 일어나는 일입니다. 마이크로 파이프 결함 밀도가 90% 이상 떨어지고 총 결정 불순물 함량이 70% 이상 감소하며 저항률이 2~3배 증가합니다.
그렇다면 TaC 코팅은 이를 정확히 어떻게 달성합니까? 성능상의 이점은 어디에서 오는가? 어떤 실제 애플리케이션에서 가장 큰 가치를 제공합니까? 그리고 시장은 어떤 방향으로 나아가고 있나요? 이 기사에서는 CVD TaC 코팅의 기술 원리, 핵심 특성, 주요 응용 시나리오 및 산업 동향을 체계적으로 살펴봅니다.

1. CVD TaC 코팅이란?

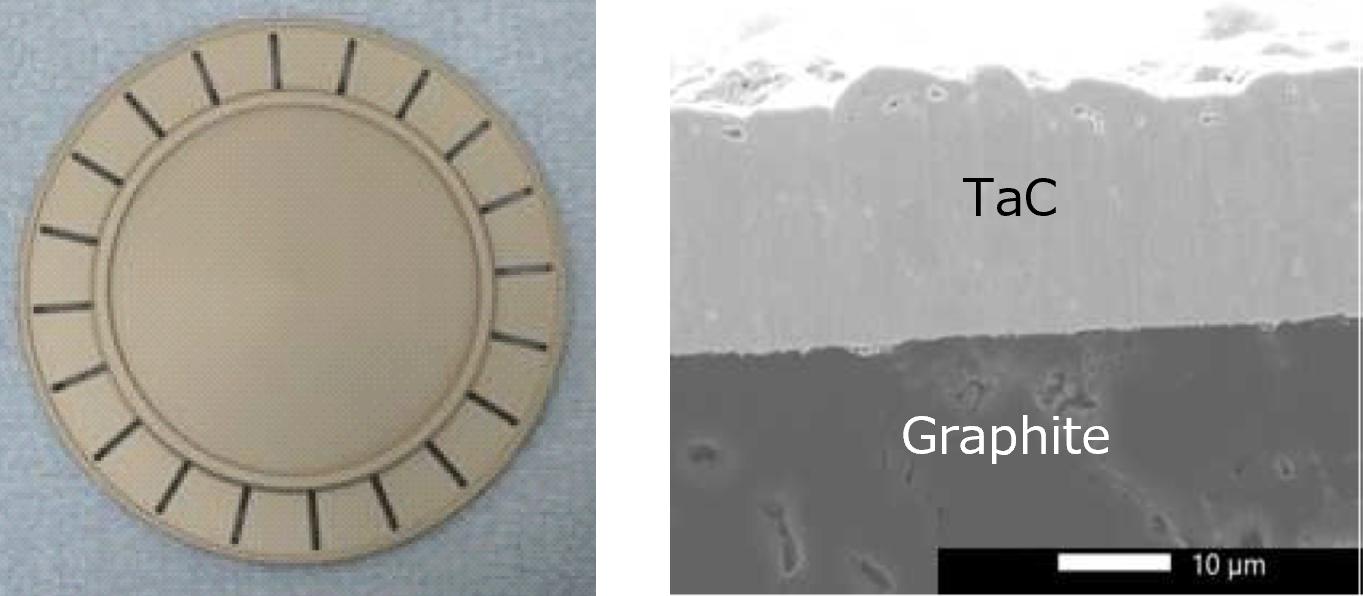

본질적으로 CVD TaC 코팅은 화학적 기상 증착을 통해 고순도 흑연 기판에 증착된 탄탈륨 카바이드(TaC)(특이한 황금색 외관을 지닌 세라믹 화합물)의 보호층입니다. 재료 자체는 3880°C의 녹는점, 15-19 GPa 범위의 경도, 강한 화학적 불활성, 공격적인 공정 환경에서 잘 견디는 부식 저항성 등 찾기 힘든 특성의 조합을 제공합니다.

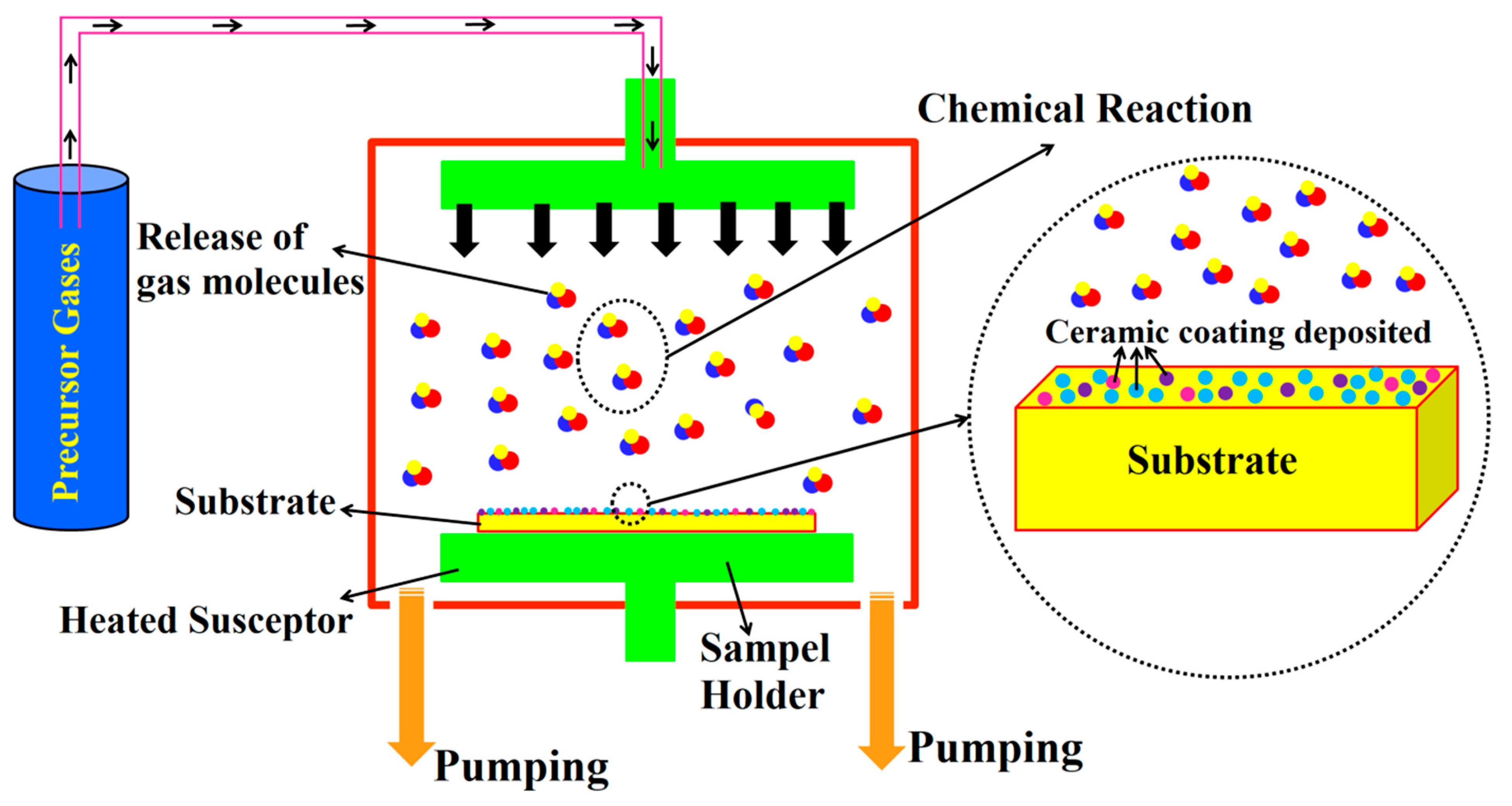

TaC 코팅을 생산하는 다양한 방법 중에서 CVD는 가장 성숙한 경로로 남아 있습니다. 자세히 설명된 대로 일반적인 제조법은 탄탈륨 및 탄소 전구체인 5염화탄탈륨(TaCl₅)과 프로필렌(C₃H₆)으로 시작하여 아르곤과 수소에 의해 가열된 챔버로 운반됩니다. 기화된 TaCl₅가 흑연 표면에 도달하면 흡착되어 일련의 분해 및 재결합 반응을 겪게 됩니다. 형성되는 것은 단순한 표면층이 아니라 용융염이나 졸-겔 처리와 같은 대체 방법으로 달성할 수 있는 것보다 눈에 띄게 더 균일하고 구성을 제어할 수 있는 조밀하고 잘 접착된 코팅입니다.

2. CVD TaC 코팅의 핵심 성능 장점

2.1 매우 높은 열 안정성
CVD TaC 코팅은 3880°C에서 녹기 때문에 2200°C 이상에서도 구조적으로 견고하게 유지됩니다. 따라서 SiC 결정 성장 및 MOCVD와 같은 까다로운 반도체 공정(물체가 너무 뜨거워지면 일반 SiC 코팅이 저하되는 경향이 있음)에 적합합니다.

2.2 뛰어난 화학적 내식성
이 코팅은 수소, 암모니아, 염화물 및 실리콘 증기와 같은 부식성 공정 가스에 대해 잘 견딥니다. SiC 코팅과 비교하여 고온 반도체 환경에서 흑연 분해 및 입자 오염을 줄입니다. 결과는? 공정 안정성이 향상되고 웨이퍼 수율이 높아집니다.

2.3 우수한 기계적 경도 및 열충격 저항
CVD TaC 코팅은 단단하고 흑연 기판에 강하게 접착되므로 천천히 마모되고 열충격을 잘 처리합니다. 균열이나 벗겨짐 없이 반복적인 급속 가열 및 냉각 사이클을 수행할 수 있습니다. 이는 부품 수명이 길어지고 공정 램프 속도가 빨라진다는 것을 의미합니다.

2.4 초고순도 및 불순물 억제
TaC 코팅은 불순물 수준이 매우 낮고 견고한 확산 장벽 역할을 합니다. 즉, 오염 물질이 흑연 기판에서 성장 환경으로 이동하는 것을 방지합니다. 이는 결정 결함을 줄이고 불순물을 제거하며 SiC 결정의 품질과 저항성을 모두 향상시키는 데 도움이 됩니다.

3. CVD TaC 코팅의 일반적인 적용 시나리오

3.1 SiC 단결정 성장(PVT법)
SiC 단결정 PVT 성장 공정에서는 도가니, 가이드 링, 종자결정 홀더 등 흑연 핵심 부품에 TaC 코팅을 적용한다. Fan 등의 연구. TaC 코팅은 물리적 보호 기능을 제공할 뿐만 아니라 낮은 방사율 특성을 통해 결정 성장 인터페이스의 온도 구배를 조절하고 방사상 온도 균일성을 개선하며 SiC 승화 화학양론을 유지하고 불순물 이동을 억제하며 에너지 소비를 줄인다는 것을 나타냅니다. Meng 등의 연구. Journal of Crystal Growth에서는 TaC 코팅 흑연 계전기 링과 흑연 종이를 갖춘 도가니 구조를 사용하여 성장한 결정 잉곳이 결정 완벽성과 인터페이스 형태에서 우수한 특성을 나타냄을 추가로 확인했습니다. 실제 측정에 따르면 TaC 코팅 도가니를 사용하여 성장한 결정 잉곳의 직경 편차는 2% 이하이고 RMS(결정 표면 평탄도)는 40% 향상되었습니다.

3.2 GaN/SiC 에피택셜 성장

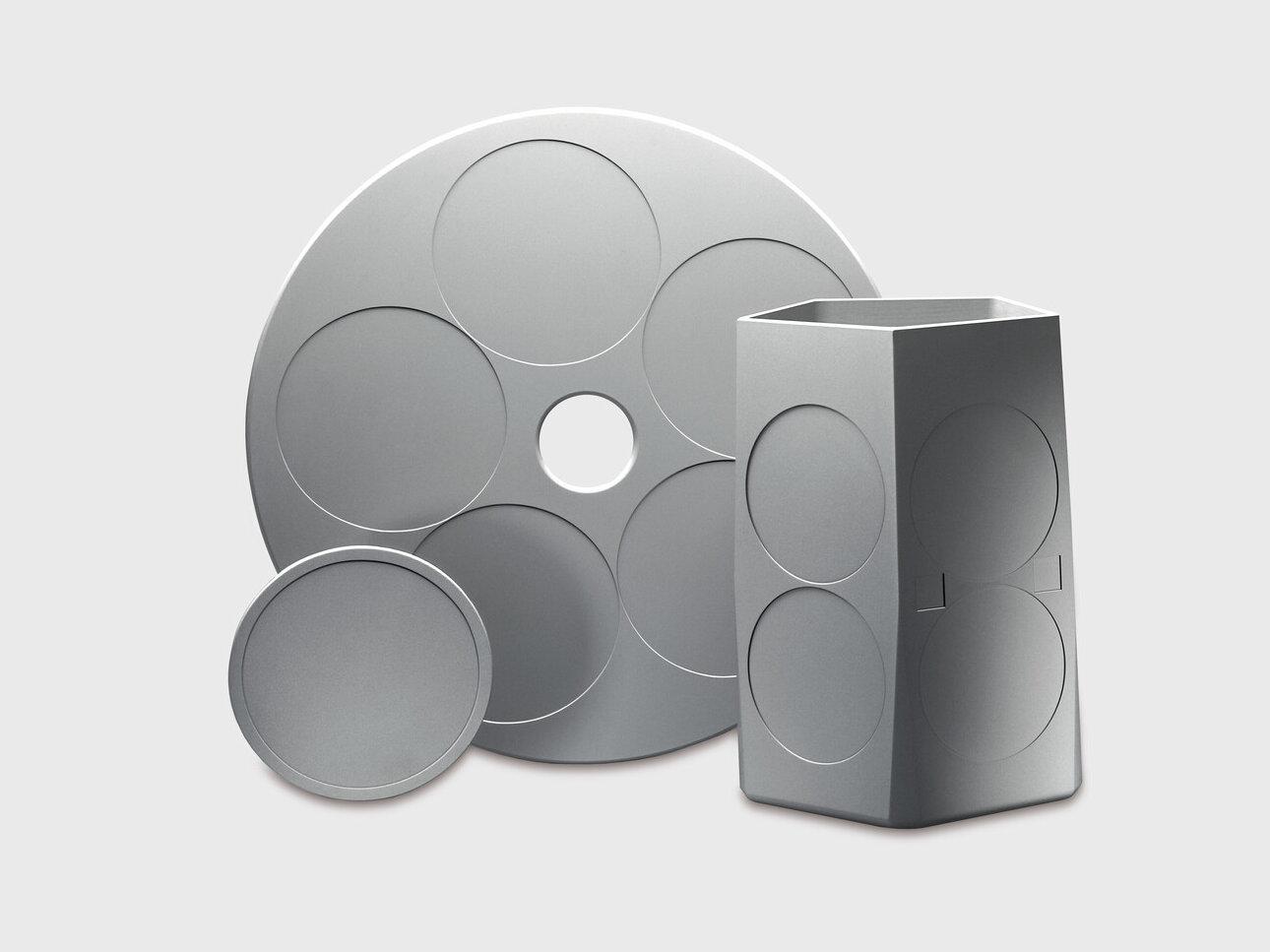

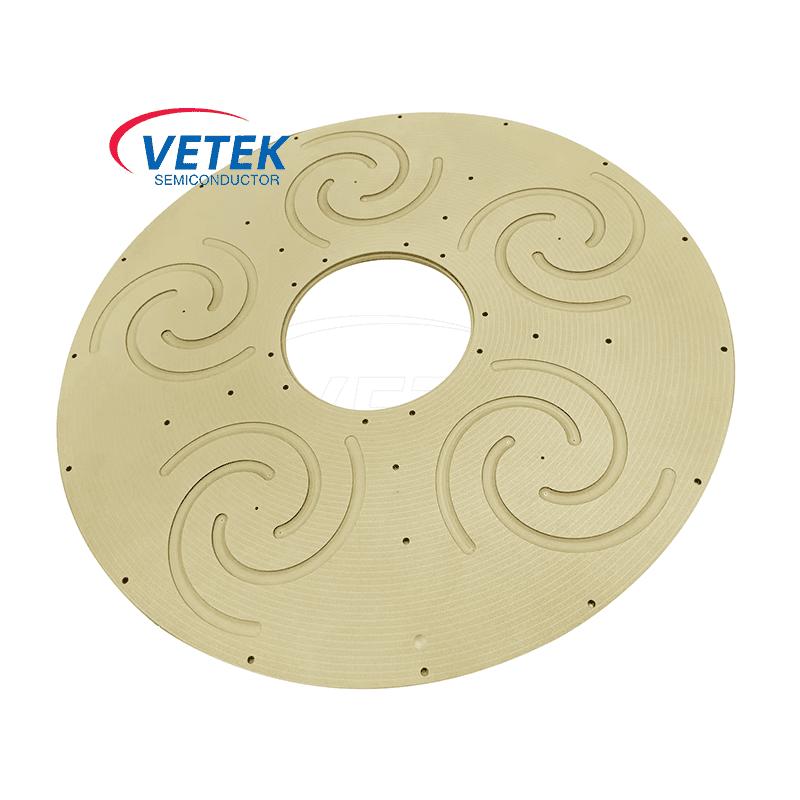

GaN 및 SiC 에피택시를 위한 CVD 반응 챔버에서 TaC 코팅은 웨이퍼 캐리어, 위성 디스크, 노즐 및 센서와 같은 부품에 널리 적용됩니다. 이러한 구성 요소는 고온 및 부식성 환경에서 장기간 작동해야 하며, TaC 코팅은 서비스 수명을 크게 연장하고 공정 수율을 향상시킬 수 있습니다. Aixtron G5 등 MOCVD 장비에서는 TaC 코팅이 공정 안정성을 확보하는 핵심 소재임이 입증됐다.

3.3 MOCVD 시스템 히터

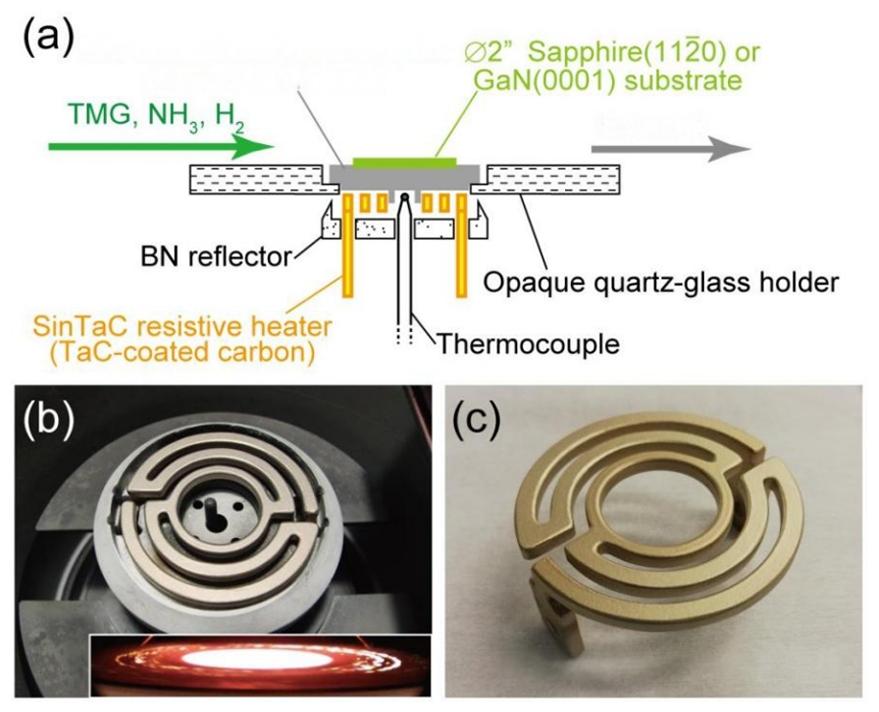

TaC 코팅 흑연 히터는 MOCVD 시스템에 성공적으로 적용되었습니다. 기존 pBN 코팅 히터와 비교하여 TaC 히터는 더 나은 가열 효율성과 균일성을 제공하고 전력 소비를 줄이며 낮은 표면 방사율(0.3)로 인해 열장 무결성을 향상시키는 데 도움이 됩니다. Fan 등의 연구에 따르면 TaC 코팅의 낮은 방사율은 결정 성장을 위한 온도 균일성을 향상시킬 뿐만 아니라 GaN 에피택셜 증착의 품질도 향상시킵니다.

3.4 고온 산업용 애플리케이션
반도체 분야 외에도 TaC 코팅은 내열성 및 내식성 측면에서 포괄적인 장점을 최대한 활용하여 저항 발열체, 주입 노즐, 실드 링 및 브레이징 고정구와 같은 고온 산업용 부품에도 사용할 수 있습니다.

4. CVD TaC vs. SiC 코팅: 어떻게 선택하나요?

반도체 산업에서 CVD SiC와 CVD TaC는 흑연 부품용으로 가장 주류를 이루는 두 가지 보호 코팅입니다. 선택은 특정 공정 온도 요구 사항에 따라 달라집니다.

CVD SiC 코팅:1800°C 미만의 환경에서 낮은 열팽창 계수, 우수한 구조적 안정성 및 비용 이점을 제공하며 LED 에피택셜 트레이 및 단결정 실리콘 에피택셜 트레이와 같은 중~고온 시나리오에 널리 사용됩니다.

CVD TaC 코팅:더 높은 열 안정성(SiC의 융점 3880°C 대 SiC의 경우 ~2700°C), 더 강한 화학적 불활성, 특히 SiC 단결정 성장 및 GaN 에피택시와 같은 2000°C 이상의 초고온 및 고부식성 환경에 적합합니다.

간단히 말해서:공정 온도가 1800°C를 초과하는 경우, 특히 수소 및 암모니아와 같은 부식성 가스가 포함된 경우 TaC 코팅이 탁월한 선택입니다.

5. 시장전망 및 산업동향

SiC 단결정 성장 및 에피택시의 급속한 확장으로 인해 TaC 코팅에 대한 수요가 급격히 증가하고 있습니다. 최근 두 건의 시장 조사에 따르면 시장이 상당한 규모 확장을 앞두고 있음을 지적합니다. QYResearch는 글로벌 TaC 코팅 시장 전망, 심층 분석 및 예측(2031년까지)에서 2024년 글로벌 탄탈륨 카바이드 코팅 시장 규모를 약 4,500만 달러로 추정하고 2031년까지 연평균 성장률 17.9%인 1억 4,200만 달러에 이를 것으로 예상합니다. Global Info Research의 수치도 같은 범위에 속하며, 2024년 시장을 약 4,700만 달러로 추정하고 2031년까지 1억 4,300만 달러로 증가하여 CAGR 17.5%에 달할 것으로 예상합니다. 이러한 예측 간의 일관성은 TaC 코팅이 지속적인 성장 단계에 진입하고 있다는 확신을 줍니다.

이 시장에 누가 공급하는지에 관해서는 여전히 상위권에 상당히 집중되어 있습니다. Momentive Technologies, Tokai Carbon, Toyo Tanso를 합치면 전 세계 매출의 약 76%를 차지합니다[10]. 지리적으로 북미는 약 45%의 시장 점유율로 선두를 달리고 있으며, 아시아 태평양 지역은 약 41%로 뒤쳐져 있습니다. 그러나 지역 균형이 바뀌기 시작했습니다. 중국 제조업체는 격차를 줄이기 위해 막대한 투자를 하고 있으며 VeTek Semiconductor가 좋은 예입니다. 이 회사의 CVD TaC 코팅 역량은 이제 직경 750mm에 달하는 부품까지 확장되어 해당 규모의 부품을 처리할 수 있는 극소수의 국내 업체 중 하나입니다.

앞으로 8인치 SiC 기판으로의 전환은 생산 장비의 열장 균일성과 코팅 신뢰성에 대한 더 높은 기준을 설정하고 있습니다. 이러한 추세만으로도 앞으로 수년 동안 웨이퍼 제조의 전략 소재로서 TaC 코팅의 역할이 확고해질 가능성이 높습니다.

6. 베텍반도체의 TaC 코팅 기술

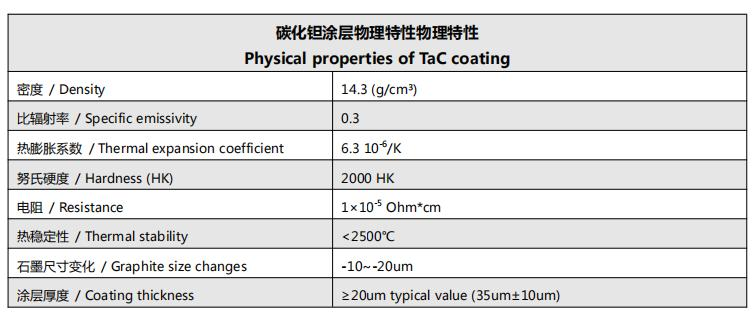

데이터 출처: VeTek Semiconductor 제품 기술 사양

VeTek의 CVD TaC 코팅은 우수한 온도 안정성, 초고순도, H2/NH₃/SiH₄/Si 부식에 대한 저항성, 강력한 열충격 저항, 흑연 기판에 대한 높은 접착력 및 균일한 코팅 적용 범위를 특징으로 합니다. 유도가열 서셉터, 저항 발열체, 차열 부품 등 핵심 부품에 적용 가능합니다. 이 회사는 흑연, 세라믹 또는 내화 금속 기판 부품을 제조할 수 있는 고급 가공 능력을 보유하고 있으며 SiC 또는 TaC 세라믹 코팅의 원스톱 자체 처리는 물론 고객 공급 부품에 대한 코팅 서비스도 제공합니다.

7. 결론

3세대 반도체 산업이 더 큰 크기(8인치), 더 높은 전력 밀도, 더 낮은 비용을 향해 가속화됨에 따라 제조 공정에서 재료 성능에 대한 요구가 점점 더 엄격해지고 있습니다. 극도로 높은 융점, 탁월한 화학적 불활성 및 뛰어난 기계적 특성을 갖춘 CVD TaC 코팅은 2000°C 이상의 고온 반도체 공정에서 "황금 표준"이 되고 있습니다. SiC 단결정 성장부터 GaN 에피택시까지, MOCVD 히터부터 웨이퍼 캐리어까지 TaC 코팅은 반도체 제조에 없어서는 안 될 재료 기반을 제공합니다.

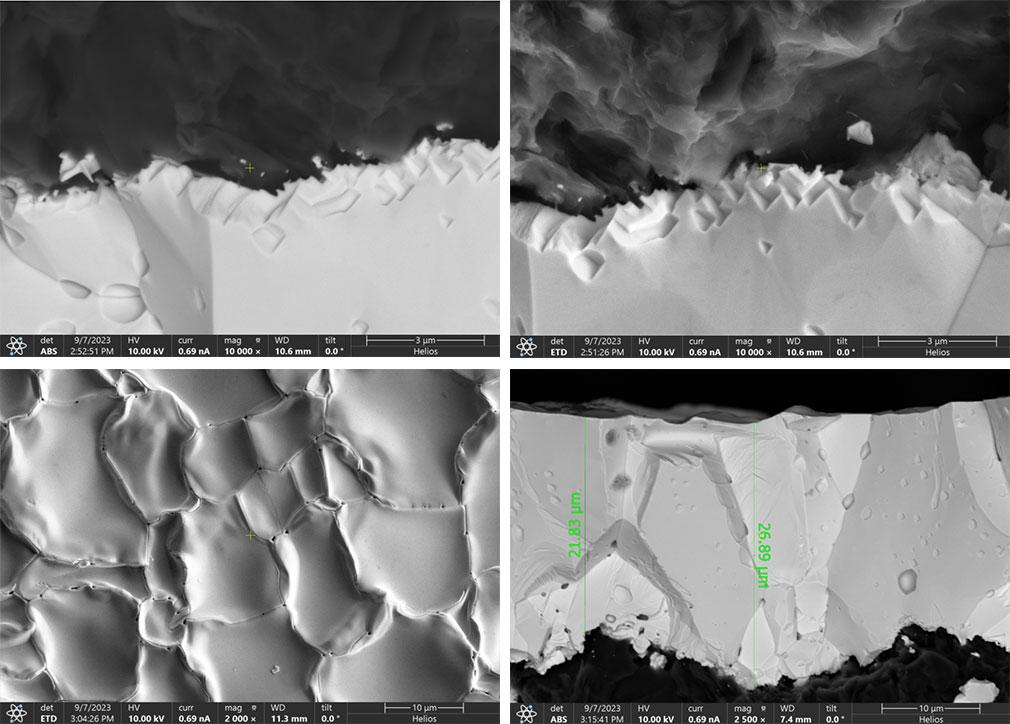

VeTek Semiconductor는 지속적인 R&D 투자와 기술 반복을 통해 고품질 CVD TaC 코팅 제품과 맞춤형 솔루션을 글로벌 고객에게 제공하기 위해 최선을 다하고 있습니다. 자세한 기술 데이터, SEM 단면 분석, 맞춤형 도면 평가가 필요한 경우 언제든지 문의해 주세요.

참고자료

[1] Sun, J., Zhang, Q., & Li, X. (2021).탄소 소재의 탄탈륨 카바이드 코팅에 대한 연구 진행. 재료 과학의 발전.(ScienceDirect에서 이용 가능)

[2] 김디와이 외. (2016).TaCl₅-C₃H₆-Ar-H₂ 시스템에서 탄탈륨 탄화물의 화학 기상 증착. 대한도자학회지, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).다양한 가혹한 조건에서 흑연 기반 TaC 코팅의 미세 구조 및 기계적 특성의 진화에 대한 연구. 합금 및 화합물 저널, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. 등. (2019).TaC 코팅이 SiC PVT 공정 제어 및 결정 품질에 미치는 영향에 관한 연구. 공동연구자료,동의대학교, 한국.

[5] 멩, J. 등. (2022).대형 SiC 단결정 성장을 위해 도가니 구조를 최적화하여 성장 품질을 제어합니다. 결정 성장 저널,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QY연구. (2025).글로벌 TaC 코팅 시장 전망, 심층 분석 및 예측(2031년)
