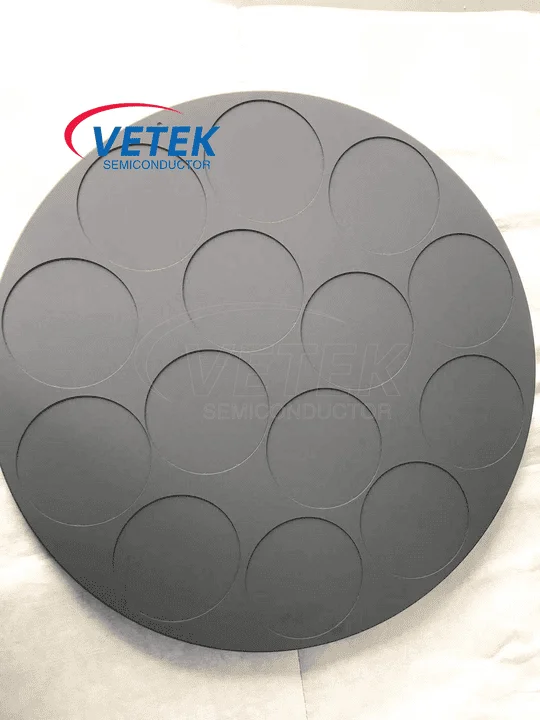

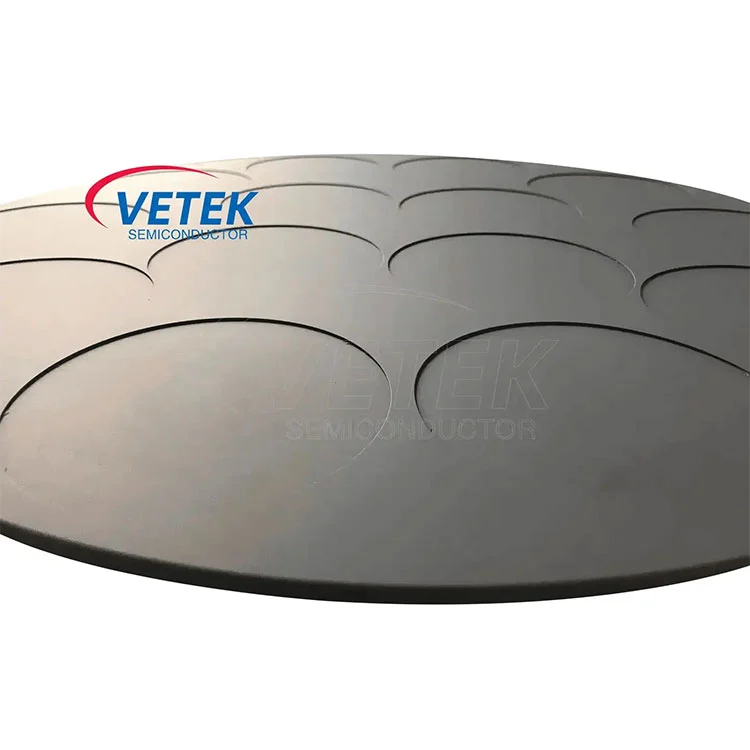

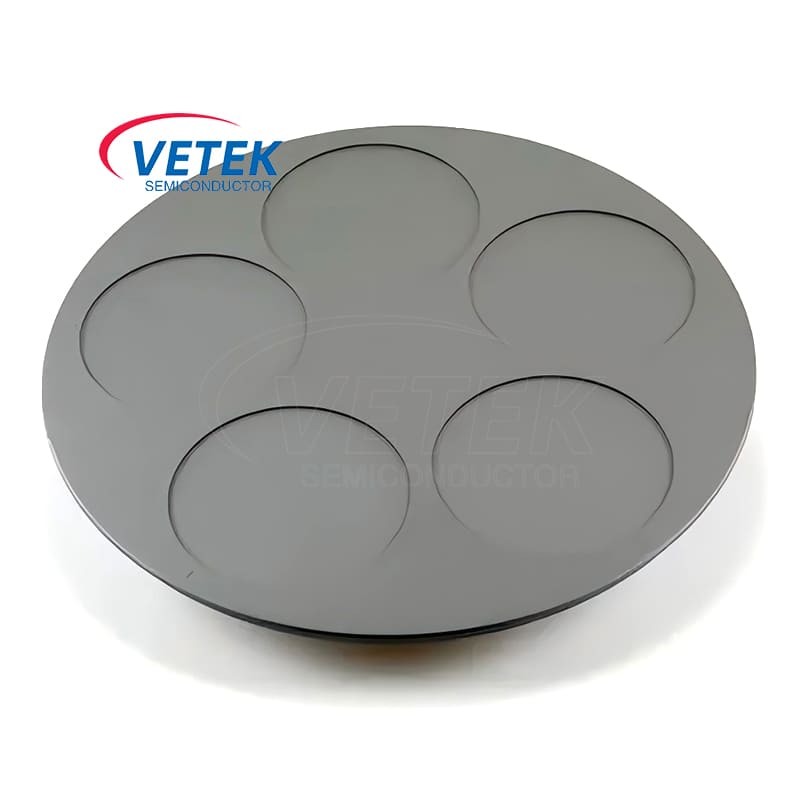

VeTek Semiconductor의 CVD SiC 코팅 에피택시 서셉터는 반도체 웨이퍼 처리 및 처리를 위해 설계된 정밀 엔지니어링 도구입니다. 이 SiC 코팅 에피택시 서셉터는 박막, 에피층 및 기타 코팅의 성장을 촉진하는 데 중요한 역할을 하며 온도와 재료 특성을 정밀하게 제어할 수 있습니다. 추가 문의를 환영합니다.
Veteksemicon의 CVD SiC 코팅 에피택시 서셉터는 반도체 웨이퍼 처리용으로 설계된 정밀 엔지니어링 도구입니다. 이 SiC 코팅 에피택시 서셉터는 박막, 에피층 및 기타 코팅의 성장을 촉진하는 데 중요한 역할을 하며 온도와 재료 특성을 정밀하게 제어할 수 있습니다. 추가 문의를 환영합니다.
기초적인CVD SiC 코팅의 물리적 특성:
CVD SiC 코팅의 기본 물리적 특성
재산
일반적인 값
결정 구조
FCC β상 다결정, 주로 (111) 방향
밀도
3.21g/cm³
경도
비커스 경도 2500(500g 하중)
입자 크기
2~10μm
화학적 순도
99.99995%
열용량
640J·kg-1·케이-1
승화 온도
2700℃
굴곡강도
415MPa RT 4점
영률
430 Gpa 4pt 벤드, 1300℃
열전도율
300W·m-1·케이-1
열팽창(CTE)
4.5×10-6K-1
CVD SiC 코팅 에피택시 서셉터 제품 장점:
● 정밀한 증착: 서셉터는 열 전도성이 높은 흑연 기판과 SiC 코팅을 결합하여 기판(예: 사파이어, SiC 또는 GaN)에 안정적인 지지 플랫폼을 제공합니다. 높은 열전도율(예: SiC는 약 120W/m·K)로 열을 빠르게 전달하고 기판 표면의 온도 분포를 균일하게 하여 에피택셜층의 고품질 성장을 촉진합니다.
● 오염 감소: CVD 공정으로 제조된 SiC 코팅은 순도가 매우 높고(불순물 함량<5ppm) 부식성 가스(예: Cl2, NH₃)에 대한 저항성이 높아 에피택시층의 오염을 방지합니다.
● 내구성: SiC의 높은 경도(모스 경도 9.5)와 내마모성은 반복 사용 시 모재의 기계적 손실을 줄여 고주파 반도체 생산 공정에 적합합니다.
VeTeksemicon은 고품질의 제품과 경쟁력 있는 가격을 제공하기 위해 최선을 다하고 있습니다. 우리는 중국에서 귀하의 장기적인 파트너가 되기를 기대하고 있습니다.
