SiC 세라믹 웨이퍼 보트란 무엇입니까? 사양, 재료 및 응용 분야

2026-01-08 0 나에게 메시지를 남겨주세요

반도체 고온 공정에서 웨이퍼의 취급, 지지 및 열처리는 특수 지지 부품인 웨이퍼 보트에 의존합니다. 공정 온도가 상승하고 청결도 및 입자 제어 요구 사항이 증가함에 따라 기존 석영 웨이퍼 보트는 짧은 서비스 수명, 높은 변형률, 열악한 내식성과 같은 문제가 점차 드러납니다.실리콘 카바이드(SiC) 세라믹 웨이퍼 보트이러한 맥락에서 등장하여 고급 열처리 장비의 핵심 캐리어가 되었습니다.

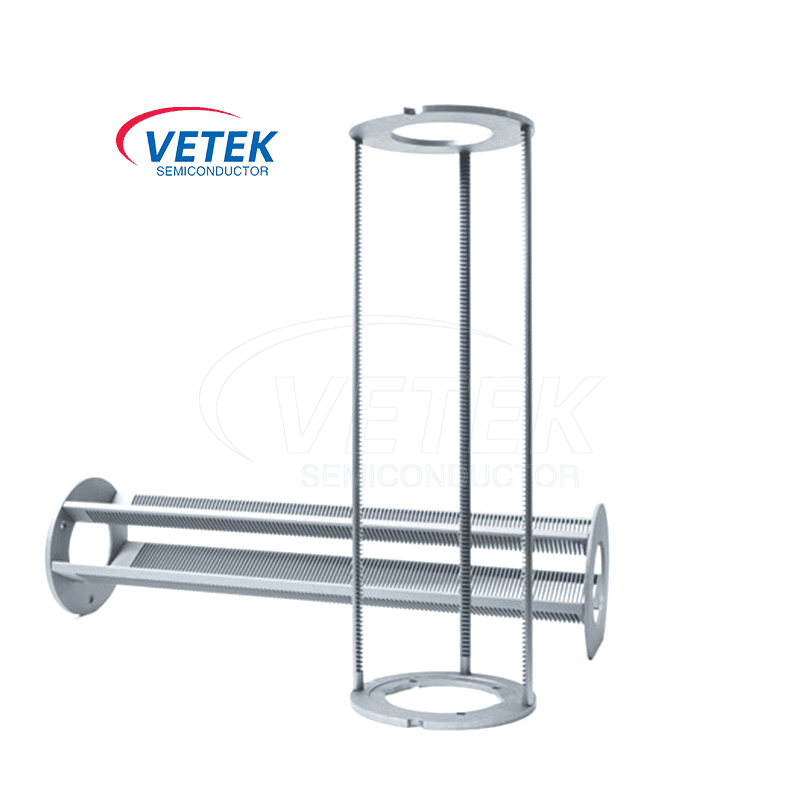

SiC vertical wafer boat

탄화규소(SiC)는 높은 경도, 높은 열전도율, 우수한 화학적 안정성을 결합한 엔지니어링 세라믹 소재입니다.SiC 세라믹고온 소결을 통해 형성된 는 우수한 열충격 저항성을 나타낼 뿐만 아니라 산화 및 부식 환경에서도 안정적인 구조와 크기를 유지합니다. 결과적으로 웨이퍼 보트 형태로 제작할 경우 확산, 어닐링, 산화 등의 고온 공정을 안정적으로 지원할 수 있어 1100°C 이상의 온도에서 작동하는 열 공정에 특히 적합합니다.

1. SiC 세라믹 웨이퍼 보트란?

웨이퍼 보트의 구조는 일반적으로 수십 또는 수백 개의 웨이퍼를 동시에 수용할 수 있는 다층 평행 그리드 구성으로 설계됩니다. 열팽창 계수를 제어하는 SiC 세라믹의 장점은 고온 램프업 및 램프다운 공정 중에 열 변형이나 미세 균열이 발생할 가능성을 줄여줍니다. 또한 금속 불순물 함량을 엄격하게 제어할 수 있어 고온에서 오염 위험을 크게 줄일 수 있습니다. 따라서 전력 장치, SiC MOSFET, MEMS 및 기타 제품 제조와 같이 청결도에 극도로 민감한 공정에 매우 적합합니다.

2. 석영 vs SiC vs 흑연 웨이퍼 보트: 재료 비교

기존 석영 웨이퍼 보트에 비해 탄화 규소 세라믹 웨이퍼 보트는 일반적으로 고온, 잦은 열 순환 조건에서 서비스 수명이 3~5배 더 깁니다. 더 높은 강성과 변형 저항성을 통해 보다 안정적인 웨이퍼 정렬이 가능해 수율 향상에 도움이 됩니다. 더 중요한 것은 SiC 소재가 빈번한 가열 및 냉각 주기 동안 치수 변화를 최소화하여 웨이퍼 보트 변형으로 인한 웨이퍼 가장자리 치핑 또는 입자 이탈을 줄인다는 것입니다.

비교	석영 웨이퍼 보트	SiC 세라믹 웨이퍼 보트	흑연 기반 웨이퍼 캐리어
기본 재료	고순도 용융실리카(SiO2)	엔지니어링 SiC 세라믹	고순도 흑연; 코팅될 수도 있다
열전도율	상대적으로 낮음	일반적으로 더 높습니다. 학년에 따라 다름	종종 높음; 등급 및 방향에 따라 다름
열팽창	매우 낮음	용융석영보다 높음	학년 및 오리엔테이션에 따라 다름
고온 성능	자격을 갖춘 용광로 공정에서 확립되었습니다. 연화 및 실투로 인해 서비스가 제한될 수 있음	까다로운 고온 응용 분야에 대한 강력한 잠재력; 학년에 따라 다름	선택된 불활성/진공 환경에 적합합니다. 순수 흑연은 많은 산화 공정에 적합하지 않습니다.
기계적 특성	다루기 힘든; 크리프 및 변형에 대한 평가가 필요함	높은 경도와 강성; 아직도 부서지기 쉬운	쉽게 가공됩니다. 강도는 등급과 온도에 따라 다릅니다.
오염 통제	Clean 반도체 공정에 널리 사용되는 고순도 Grade	불순물, 다공성 및 표면 상태 검증이 필요합니다.	순수 흑연은 탄소 관련 오염을 유발할 수 있습니다. 코팅에는 무결성 관리가 필요합니다
입체적인 디자인	퍼니스 캐리어 구성 확립	정밀 세라믹 디자인	유연한 가공; 코팅은 최종 공차에 영향을 줄 수 있습니다.
일반적인 애플리케이션	확산, 산화, LPCVD	고온 확산, 산화, 어닐링 및 검증된 CVD	선택된 고온, 불활성 대기 또는 코팅 캐리어 애플리케이션

3. 실리콘 카바이드 웨이퍼 보트 재료의 종류

모든 SiC 웨이퍼 보트가 동일한 세라믹 등급으로 제조되는 것은 아닙니다. 다양한 제조 경로는 뚜렷한 미세 구조와 성능 특성을 만들어냅니다.

3.1 재결정 탄화규소(RSiC)

재결정화된 SiC는 가공된 고온 세라믹 부품에 사용됩니다. 등급에 따라 상당한 개방 다공성을 나타낼 수 있으며, 이는 오염, 세척 및 공정 호환성을 평가할 때 고려해야 합니다.

3.2 소결탄화규소(SSiC)

무압력 소결 SiC는 높은 경도, 기계적 강도 및 우수한 열 성능을 갖춘 치밀한 세라믹 구조를 제공할 수 있습니다. 실제 특성은 제제, 소결 공정 및 재료 등급에 따라 다릅니다.

3.3 반응결합 탄화규소(RBSiC/SiSiC)

반응 결합 SiC에는 일반적으로 잔류 실리콘 상이 포함되어 있습니다. 이는 최대 서비스 온도와 화학적 호환성에 영향을 미칠 수 있으므로 작동 한계가 RSiC 또는 SSiC의 작동 한계와 동일하다고 가정해서는 안 됩니다.

3.4 SiC 코팅 흑연 웨이퍼 캐리어

SiC 코팅 흑연 웨이퍼 캐리어는 모놀리식 SiC 세라믹 웨이퍼 보트와 구조가 다릅니다.

이는 증착된 SiC 코팅으로 보호된 흑연 기판을 사용합니다. 이러한 설계는 특정 열 처리 환경에서 이점을 제공할 수 있지만 코팅 무결성, 노출된 가장자리 및 잠재적인 오염을 평가해야 합니다.

4. 향후 전망

산업 응용 분야에서 탄화 규소 세라믹 웨이퍼 보트는 전통적인 실리콘 장치부터 3세대 반도체 재료에 이르기까지 열 처리 공정의 고급 장비 제조업체가 점차 선호하는 선택이 되고 있습니다. 이 제품은 수직형 관상로 및 수평형 산화로와 같은 다양한 열처리 장비에 적합할 뿐만 아니라 고온, 부식성이 높은 환경에서 안정적인 성능을 제공하여 공정 일관성과 장비 용량을 더욱 강력하게 보장합니다.

탄화규소 세라믹 웨이퍼 보트의 점진적인 대중화는 반도체 장비의 핵심 지원 부품에 침투하는 첨단 세라믹 재료의 가속화를 나타냅니다. 기존 석영 소재와 비교하여 고온 안정성, 구조적 강성 및 열 피로 저항성 등의 장점은 더 높은 온도와 더 엄격한 프로세스 창의 지속적인 발전을 위한 신뢰할 수 있는 소재 기반을 제공합니다. 현재 6인치 및 8인치 탄화규소 세라믹 웨이퍼 보트는 반도체 산업의 전력소자 대량생산 열처리 공정에 널리 사용되고 있다.

12인치 사양은 점차 고급 공정과 첨단 생산 라인에 도입되고 있으며, 장비 및 재료 협력의 다음 단계를 위한 중요한 방향이 되고 있습니다. 동시에 2~4인치 웨이퍼 보트는 LED 기판 처리 및 프로세스 검증과 같은 연구 플랫폼 및 특정 프로세스 시나리오에서 계속해서 역할을 수행합니다. 실리콘 카바이드 세라믹 웨이퍼 보트는 안정성, 크기 제어 및 웨이퍼 용량 측면에서 더 큰 이점을 보여주며 관련 세라믹 재료 기술의 지속적인 발전을 주도할 것입니다.
