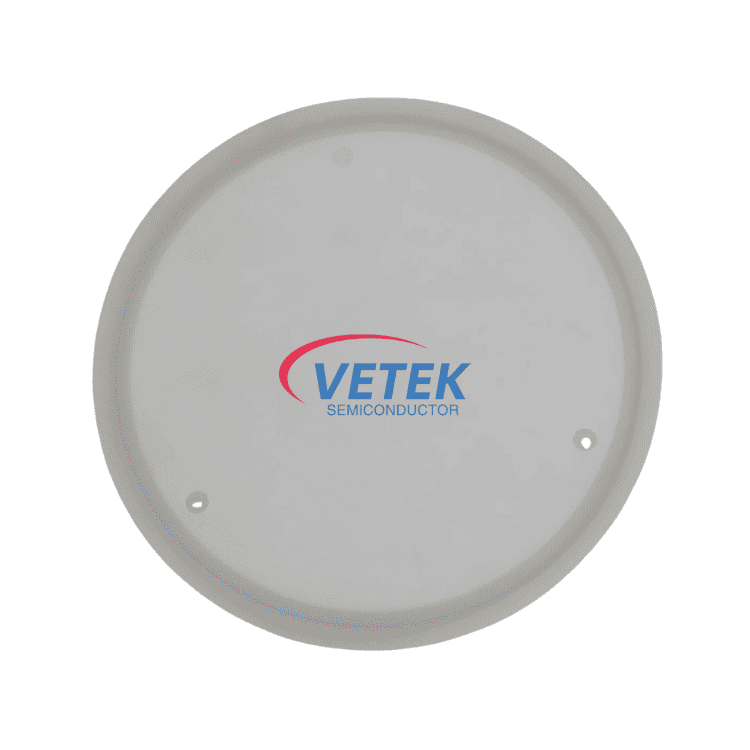

AMAT 커버 탑 쿼츠 8인치 PCII

AMAT Cover Top Quartz 8인치 PCII(부품 번호 0200-00218)는 200mm(8인치) PVD 공정 챔버에 사용하도록 설계된 고순도 석영 부품으로, 특히 Applied Materials Endura® 플랫폼(PCII 챔버)과 호환됩니다.

초고순도 용융 석영으로 제조된 이 구성 요소는 오염을 최소화하고 일관된 플라즈마 동작을 보장함으로써 깨끗하고 안정적인 증착 환경을 유지하는 데 중요한 역할을 합니다.

Vetek Semiconductor에서는 엄격한 재료 제어 및 치수 정확성을 갖춘 정밀 엔지니어링 석영 부품을 제공하여 반도체 제조 시설 및 장비 서비스 제공업체에 신뢰할 수 있는 대안을 제공합니다.

주요 사양:

공정 적용 및 챔버 위치

이 석영 커버는 알루미늄(Al), 티타늄(Ti) 및 구리(Cu)와 같은 금속 박막 증착을 위한 반도체 제조에 널리 사용되는 PVD 스퍼터링 공정용으로 특별히 설계되었습니다.

챔버 위치

구성 요소는 일반적으로 상단 덮개 영역이라고 하는 PVD 챔버의 상단 부분에 설치되며 다음과 같은 환경에 노출됩니다.

● 플라즈마 방전 구역

● 공정 가스 흐름 경로

● 금속 입자 증착 환경

회의소에서의 기능적 역할

챔버 구조 내에서 Cover Top Quartz는 웨이퍼 위와 대상 영역 근처에 위치하는 비금속 보호 장벽 및 절연 요소 역할을 합니다.

배치는 다음과 같은 경우에 중요합니다.

● 민감한 챔버 부품을 금속 증착으로부터 보호

● RF 플라즈마 환경에서 전기 절연 유지

● 안정적이고 반복 가능한 프로세스 조건 지원

핵심 기능 및 성능 장점

1) 오염관리

PVD 공정 중에 스퍼터링된 금속 원자는 웨이퍼뿐만 아니라 챔버 내부 표면에도 증착되는 경향이 있습니다.

이 석영 커버:

● 희생적인 보호층 역할을 합니다.

● 중요한 챔버 구조에 금속이 쌓이는 것을 방지합니다.

● 파티클 발생 및 교차 오염 감소

결과: 웨이퍼 수율 및 공정 청결도 향상

2) 플라즈마 안정성 및 전기 절연성

뛰어난 유전 특성 덕분에 고순도 석영은 다음을 보장합니다.

● 안정적인 RF장 분포

● 전기 간섭 위험 감소

● 프로세스 사이클 전반에 걸쳐 일관된 플라즈마 밀도

결과: 향상된 필름 균일성과 반복성

3) 우수한 소재 순도

Vetek Semiconductor는 초고순도 석영 소재를 활용하여 불순물 유입을 최소화합니다.

● 낮은 금속 오염

● 진공 조건에서 가스 방출 최소화

● 첨단 반도체 노드에 적합

결과: 엄격한 제조공장 수준의 청결도 표준 충족

4) 우수한 플라즈마 및 내열성

구성 요소는 다음을 견딜 수 있도록 설계되었습니다.

● 플라즈마 침식 및 이온 충격

● 반복적인 열 순환

결과: 서비스 수명 연장 및 유지보수 빈도 감소

5) 비용 효율적인 소모품 설계

교체 가능한 챔버 소모품으로서 이 부품은 다음과 같습니다.

● 고가의 챔버 하드웨어 보호

● 유지보수 주기 단순화

● 총 소유 비용(TCO) 절감

Vetek Semiconductor를 선택하는 이유는 무엇입니까?

Vetek Semiconductor에서는 재료 과학 전문 지식과 반도체 프로세스 이해를 결합하여 고성능 석영 부품을 제공합니다.

우리의 장점:

● 공차가 엄격한 정밀 가공

● 엄격한 원재료 선택 및 추적성

● AMAT Endura 플랫폼과의 입증된 호환성

● 글로벌 반도체 고객사에 안정적인 공급

● 맞춤설정 및 최적화를 위한 엔지니어링 지원
