탄탈륨 코팅(TaC) 없이 실리콘 카바이드(SiC) PVT 결정 성장이 불가능한 이유는 무엇입니까?

PVT(물리적 증기 수송) 방법을 통해 탄화규소(SiC) 결정을 성장시키는 과정에서 2000~2500°C의 극한 고온은 "양날의 검"입니다. 이는 원료 물질의 승화 및 이동을 촉진하는 동시에 열장 시스템 내의 모든 물질, 특히 기존 흑연 핫존 구성 요소에 포함된 미량 금속 원소에서 불순물 방출을 극적으로 강화합니다. 이러한 불순물이 성장 인터페이스에 들어가면 결정의 핵심 품질을 직접적으로 손상시킵니다. 이것이 탄탈륨 카바이드(TaC) 코팅이 PVT 결정 성장을 위한 '선택 선택'이 아닌 '필수 선택'이 된 근본적인 이유입니다.

1. 미량 불순물의 이중 파괴 경로

탄화 규소 결정에 대한 불순물로 인한 피해는 주로 결정 유용성에 직접적인 영향을 미치는 두 가지 핵심 차원에 반영됩니다.

• 경원소 불순물(질소 N, 붕소 B):고온 조건에서 이들은 쉽게 SiC 격자에 들어가 탄소 원자를 대체하고 도너 에너지 수준을 형성하여 결정의 캐리어 농도와 저항률을 직접 변경합니다. 실험 결과에 따르면 질소 불순물 농도가 1×101⁶ cm⁻³ 증가할 때마다 n형 4H-SiC의 저항이 거의 10배 감소하여 최종 장치 전기 매개변수가 설계 목표에서 벗어날 수 있음이 나타났습니다.
• 금속 원소 불순물(철 Fe, 니켈 Ni):그들의 원자 반경은 실리콘 및 탄소 원자의 원자 반경과 크게 다릅니다. 격자에 통합되면 국부적인 격자 변형이 발생합니다. 이러한 변형된 영역은 기저면 전위(BPD) 및 적층 결함(SF)의 핵 생성 사이트가 되어 결정의 구조적 무결성과 장치 신뢰성을 심각하게 손상시킵니다.



2. 보다 명확한 비교를 위해 두 가지 유형의 불순물이 미치는 영향을 다음과 같이 요약합니다.

3. 탄탈륨 카바이드 코팅의 삼중 보호 메커니즘

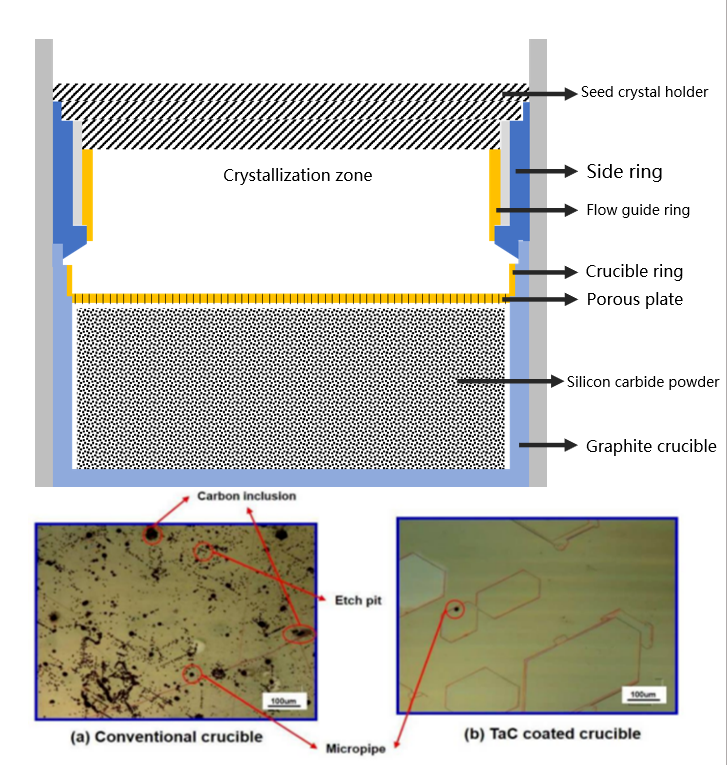

불순물 오염을 원천적으로 차단하기 위해 화학 기상 증착(CVD)을 통해 흑연 핫존 부품 표면에 탄탈륨 카바이드(TaC) 코팅을 증착하는 것은 입증되고 효과적인 기술 솔루션입니다. 핵심 기능은 "오염 방지"를 중심으로 이루어집니다.

높은 화학적 안정성:PVT 고온 환경에서 실리콘 기반 증기와 큰 반응을 일으키지 않아 자체 분해 또는 새로운 불순물 생성을 방지합니다.

낮은 투과성:조밀한 미세구조가 물리적 장벽을 형성하여 흑연 기판에서 불순물이 외부로 확산되는 것을 효과적으로 차단합니다.

본질적인 고순도:코팅은 고온에서도 안정적으로 유지되고 증기압이 낮아 새로운 오염원이 되지 않습니다.

4. 코팅에 대한 핵심 순도 사양 요구 사항

솔루션의 효과는 전적으로 코팅 자체의 탁월한 순도에 달려 있으며, 이는 GDMS(Glow Discharge Mass Spectrometry) 테스트를 통해 정확하게 검증될 수 있습니다.

5. 실제 적용 결과

고품질 탄탈륨 카바이드 코팅을 채택한 후 탄화규소 결정 성장 및 장치 제조 단계 모두에서 명확한 개선이 관찰될 수 있습니다.

크리스탈 품질 개선:기본 평면 전위(BPD) 밀도는 일반적으로 30% 이상 감소하고 웨이퍼 저항률 균일성은 향상됩니다.

향상된 장치 신뢰성:고순도 기판에서 제조된 SiC MOSFET과 같은 전력 장치는 항복 전압의 일관성이 향상되고 조기 고장률이 감소합니다.

고순도와 안정적인 화학적, 물리적 특성을 갖춘 탄탈륨 카바이드 코팅은 PVT로 성장한 탄화규소 결정에 대해 신뢰할 수 있는 순도 장벽을 구축합니다. 이는 불순물 방출의 잠재적 소스인 핫존 구성요소를 제어 가능한 비활성 경계로 변환하여 핵심 결정 재료 품질을 보장하고 고성능 탄화규소 장치의 대량 생산을 지원하는 핵심 기반 기술 역할을 합니다.

다음 기사에서는 탄탈륨 카바이드 코팅이 열역학적 관점에서 열장을 더욱 최적화하고 결정 성장 품질을 향상시키는 방법을 살펴보겠습니다. 전체 코팅 순도 검사 프로세스에 대해 자세히 알아보려면 공식 웹사이트를 통해 자세한 기술 문서를 얻을 수 있습니다.
