작동 원리반도체'에스절연체 웨이퍼의 실리콘주로 고유 한 구조와 재료 특성에 의존합니다. 그리고 소이 웨이퍼3 개의 층으로 구성됩니다 : 상단 층은 단일 결정 실리콘 장치 층이고, 중간은 단열 묻힌 산화물 (박스) 층이며, 하단 층은지지 된 실리콘 기판입니다.

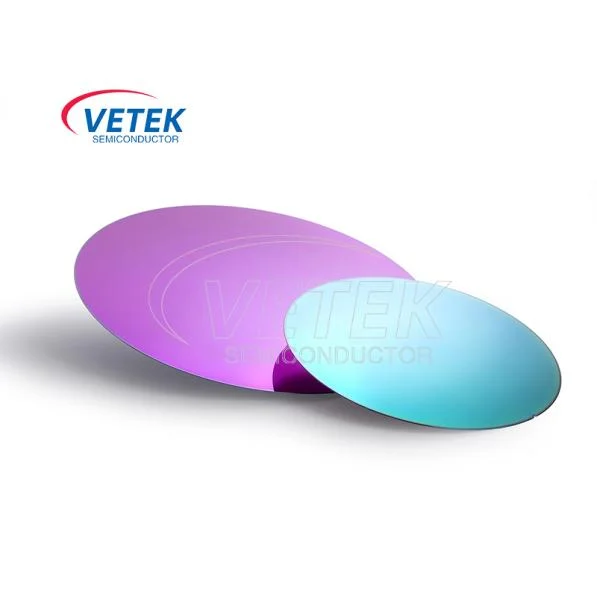

절연체 웨이퍼에 실리콘 구조 (SOI)
절연 층의 형성: 절연체 웨이퍼의 실리콘은 일반적으로 Smart Cut ™ 기술 또는 Simox (이식 된 산소 분리) 기술을 사용하여 제조됩니다. Smart Cut ™ 기술은 실리콘 웨이퍼에 수소 이온을 주입하여 기포 층을 형성 한 다음 수소 주입 된 웨이퍼를지지하는 실리콘에 결합합니다.웨이퍼.
열처리 후, 수소 주입 된 웨이퍼는 기포 층으로부터 분할되어 SOI 구조를 형성한다.Simox 기술고 에너지 산소 이온을 실리콘 웨이퍼에 임플란트시키기 위해 고온에서 실리콘 산화물 층을 형성합니다.
기생 커패시턴스를 줄입니다: 상자 층실리콘 카바이드 웨이퍼장치 층과베이스 실리콘을 효과적으로 분리하고 크게 edkinG 기생 커패시턴스. 이 격리는 전력 소비를 줄이고 장치 속도와 성능을 향상시킵니다.
래치 업 효과를 피하십시오: N- 웰 및 P- 웰 장치소이 웨이퍼전통적인 CMOS 구조의 래치 업 효과를 피하기 위해 완전히 분리되어 있습니다. 이것은 허용합니다웨이퍼 SOI 고속으로 제조됩니다.
에칭 스톱 기능:단결정 실리콘 장치 층SOI 웨이퍼의 박스 층 구조는 MEMS 및 광전자 장치의 제조를 용이하게하여 우수한 에칭 정지 기능을 제공합니다.
이러한 특성을 통해절연체 웨이퍼의 실리콘반도체 처리에서 중요한 역할을하며 Integrated Circuit (IC)의 지속적인 개발을 촉진하고미세 전자 역학 시스템 (MEMS)산업. 우리는 진심으로 당신과의 추가 의사 소통과 협력을 기대합니다.
