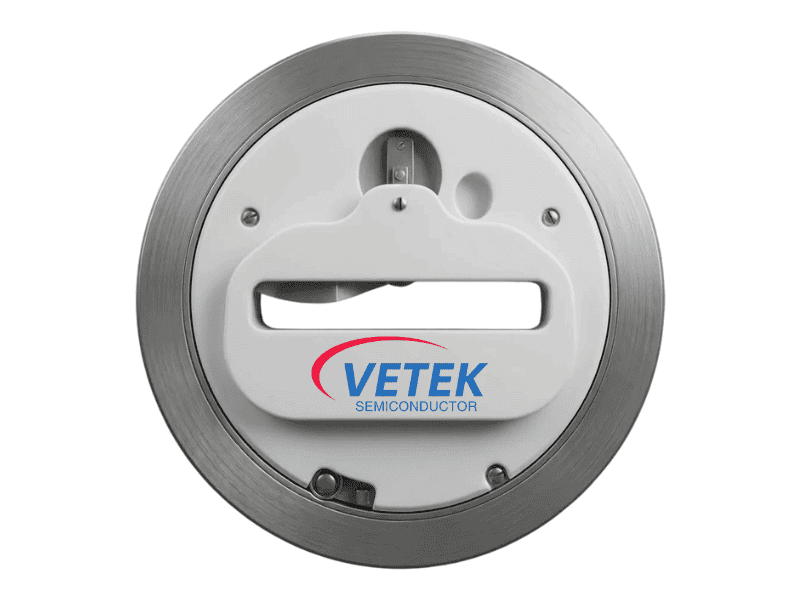

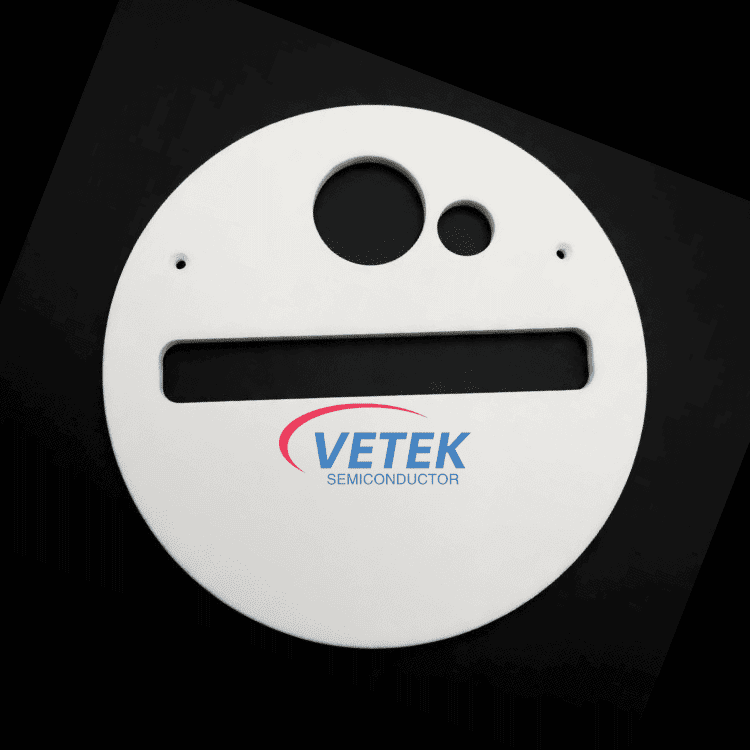

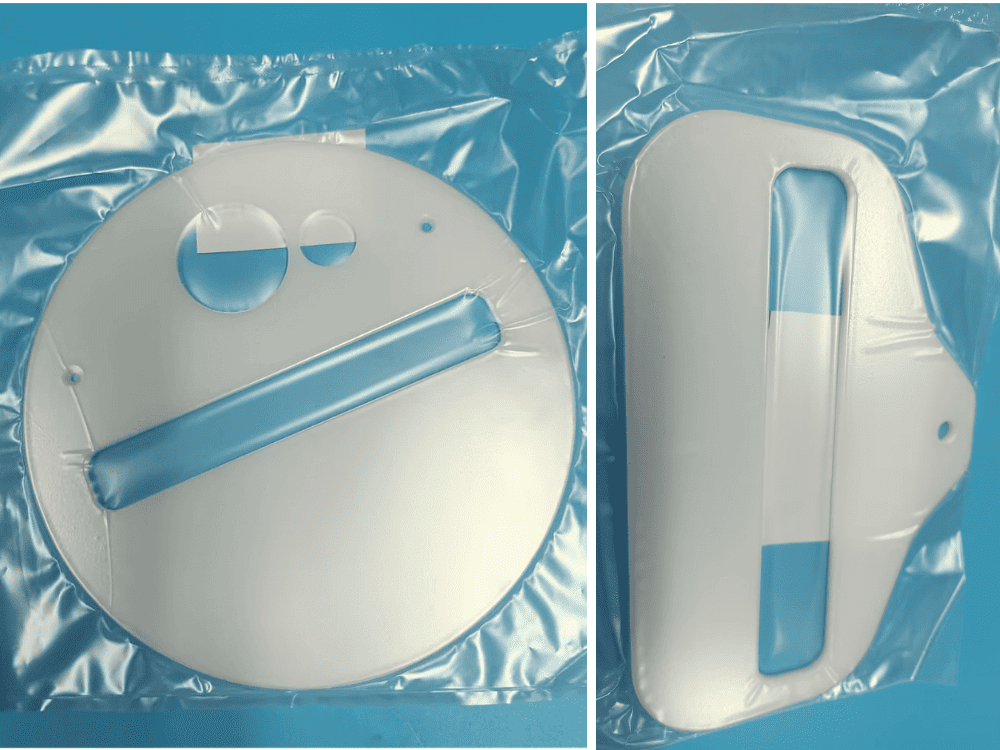

MOCVD의 고온 및 화학적 반응 환경, 반응 챔버 보호 및 공정 제어의 정밀도가 가장 중요합니다. VETEK은 반도체 장비 내에서 "클린룸" 및 "정밀 게이트" 역할을 하도록 특별히 설계된 프리미엄 불투명(유백색) 석영 부품을 제공합니다. 이러한 구성 요소는 열 복사를 관리하고 오염을 방지하기 위한 비용 효율적이면서 고성능 솔루션을 제공합니다.
우리는 귀하의 특정 장비 모델에 완벽하게 맞도록 귀하의 기술 도면을 기반으로 고정밀 가공을 제공합니다.
기술 사양
기준값(불투명 석영)
재료 유형
고순도 불투명(유백색) 석영
주요 이점
적외선 산란을 위한 높은 마이크로 버블 밀도
작동 온도
1000°C가 넘는 환경에 적합
화학적 안정성
TMGa, AsH₃ 및 표준 세척용 산에 대한 내성
맞춤화
복잡한 디스크, 쉴드, 셔터 구조에 사용 가능
기술 사양
기준값(불투명 석영)
재료 유형
고순도 불투명(유백색) 석영
주요 이점
적외선 산란을 위한 높은 마이크로 버블 밀도
작동 온도
1000°C가 넘는 환경에 적합
2. 핵심 응용 분야
● MOCVD 공정 보호: 반응 환경을 보호하기 위한 필수 내부 쉴드/라이너 역할을 합니다.
● 반도체 에피택시: 박막 성장 시 흐름 및 온도 안정화를 위한 고정밀 셔터로 사용됩니다.
● 와이드 밴드갭 반도체 제조: GaN 및 기타 첨단 소재에 대한 수요가 높은 환경과 호환됩니다.
3. VETEK 석영 솔루션을 선택하는 이유는 무엇입니까?
● 탁월한 열복사 관리: 당사의 유백색 석영에는 고온의 열복사(>1000°C)를 효과적으로 산란 및 차단하는 미세 기포가 고밀도로 함유되어 있습니다. 발열체에서 가시광선과 근적외선을 흡수하여 원적외선으로 변환하여 매우 균일한 가열을 보장합니다. ● 오염 제어 및 유지 관리 용이: 희생 또는 교체 가능한 내부 라이너인 Quartz Shield는 값비싼 챔버 벽과 히터에 부산물이 쌓이는 것을 방지하여 반응 챔버를 깨끗하게 유지합니다. 이러한 부품은 습식 세정(예: SPM+DHF 용액)을 통해 재생되거나 쉽게 교체되어 높은 웨이퍼 수율을 보장할 수 있습니다. ● 극도의 내화학성: VETEK 석영은 빈번한 열 순환을 견디고 금속 유기물(예: TMGa) 및 수소화물(예: AsH₃)에 의한 부식을 방지하도록 설계되었습니다. ● 정밀 공정 제어: 당사의 Quartz Shutter는 적외선 또는 필라멘트 가열 하에서도 높은 치수 안정성을 유지합니다. 낮은 열 관성은 신속한 기계적 반응을 가능하게 하여 정밀한 "원자 수준" 성장 제어를 가능하게 하고 다중 웨이퍼 또는 다중 프로세스 전환 중 교차 오염을 방지합니다. ● 비용 효율적인 대안: 엄격한 예산 요구 사항이 있는 프로젝트의 경우 당사의 석영 제품은 코팅된 흑연에 비해 안정적인 진입점을 제공하여 MOCVD 시스템에 필수적인 보호 및 기능을 제공합니다.
