제품

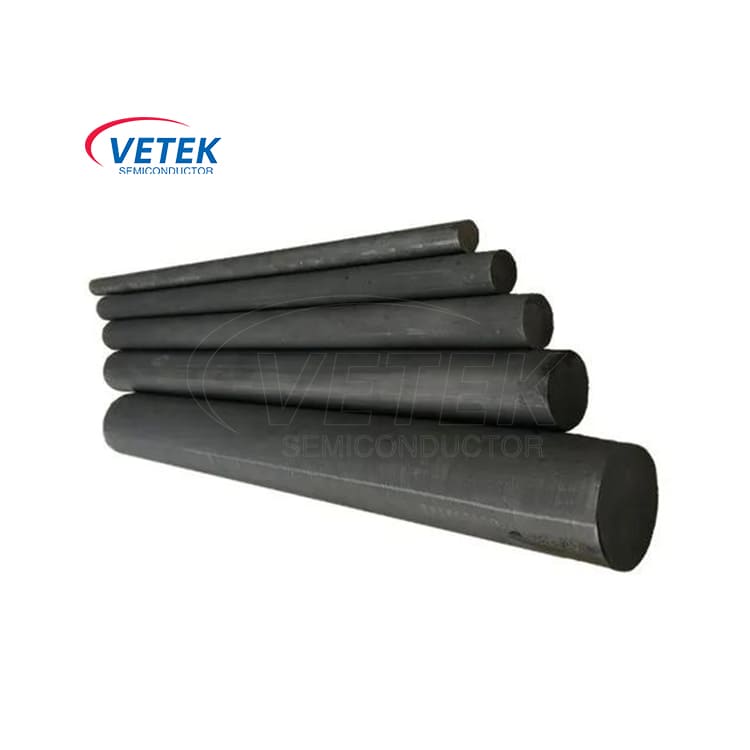

EDM 흑연 전극은 적당한 밀도, 매끄러운 표면 및 저렴한 비용의 특성을 가지며 화학 산업, 금속 제련 등에 적합합니다. VeTek Semiconductor는 EDM 흑연 전극 제품에 대한 강력한 생산 능력과 풍부한 수출 경험을 보유하고 있습니다. 언제든지 문의 환영합니다.

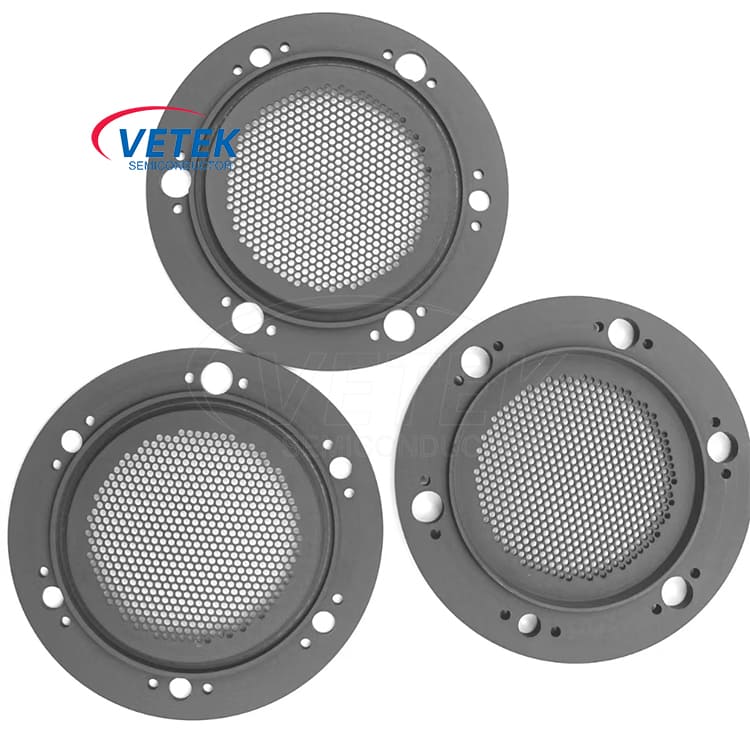

이온빔은 주로 이온 식각, 이온 코팅, 플라즈마 주입 등에 사용됩니다. 이온빔 스퍼터 소스 그리드의 역할은 이온을 분해하여 필요한 에너지까지 가속하는 것입니다. Vetek Semiconductor는 광학 렌즈 이온빔 연마, 반도체 웨이퍼 수정 등을 위한 고순도 흑연 이온빔 이온빔 스퍼터 소스 그리드를 제공합니다. 맞춤형 제품 문의를 환영합니다.

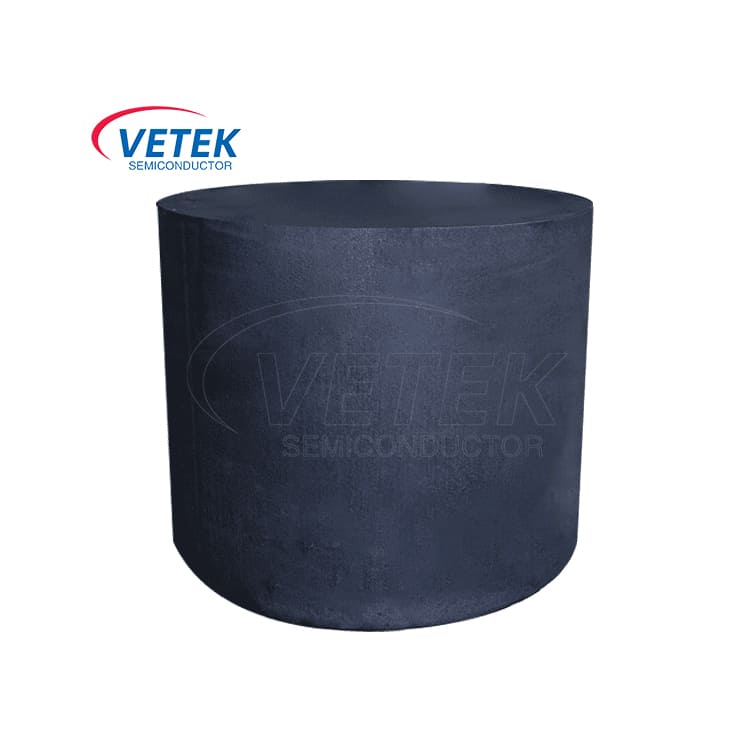

미세 입자 고순도 등방성 흑연은 반도체 및 광전지와 같은 고급 응용 분야에 필요한 재료이며 시장 전망이 넓습니다. 기술 발전을 통해 VeTek Semiconductor는 대량의 미세 입자 고순도 등방성 흑연을 제조 및 공급할 수 있는 능력을 갖추고 있습니다. 우리는 언제든지 귀하의 문의를 환영합니다.

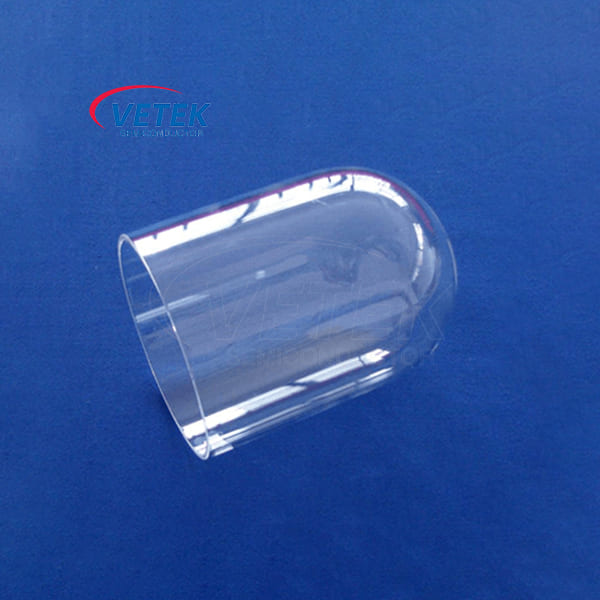

반도체 등급 Quartz Bell Jar는 주로 고온, 고압 및 고순도 환경에서 사용되는 중요한 장비 구성 요소입니다. 고순도 석영 소재로 만들어져 열안정성, 내화학성, 광학적 투명성이 우수해 반도체 제조, LED 생산 등 산업분야에서 널리 사용된다. VeTek Semiconductor는 반도체 등급 Quartz Bell Jar에서 다년간의 공정 축적을 보유하고 있으며 고객 요구에 따라 맞춤형 제품을 제공할 수 있습니다. 귀하의 문의를 기대합니다.

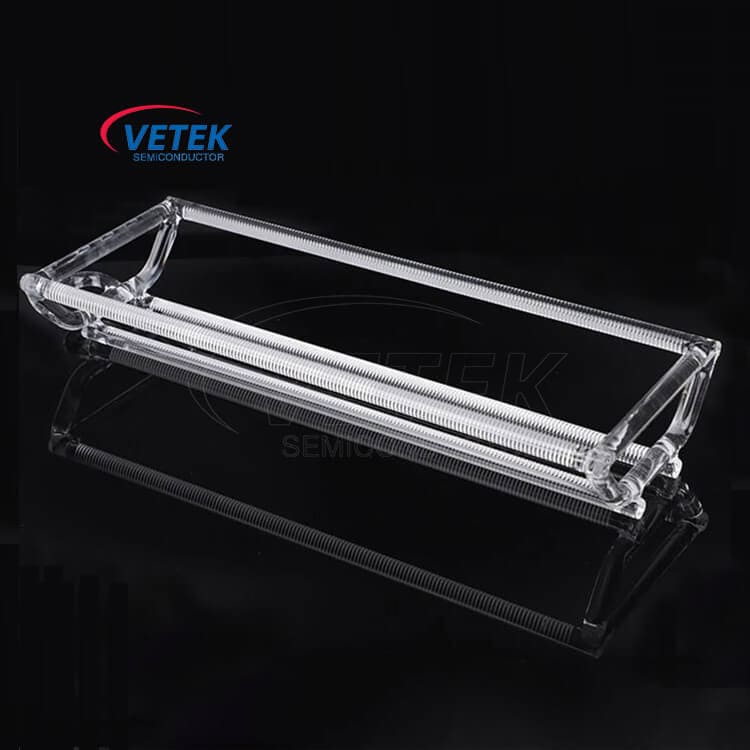

VeTek Semiconductor는 반도체 및 광전지 제조 분야에서 가장 까다로운 응용 분야를 위해 설계된 고성능 고순도 석영 웨이퍼 보트를 제공합니다. 고품질 석영 소재로 제작되어 오염이 매우 적은 특성을 가지며 고온 환경에서 고순도 석영 웨이퍼 보트의 탁월한 성능을 보장하고 웨이퍼 오염을 효과적으로 방지할 수 있습니다. 제조 공정을 개선하려면 VeTek Semiconductor를 선택하십시오. 언제든지 귀하의 문의를 기다리고 있습니다.

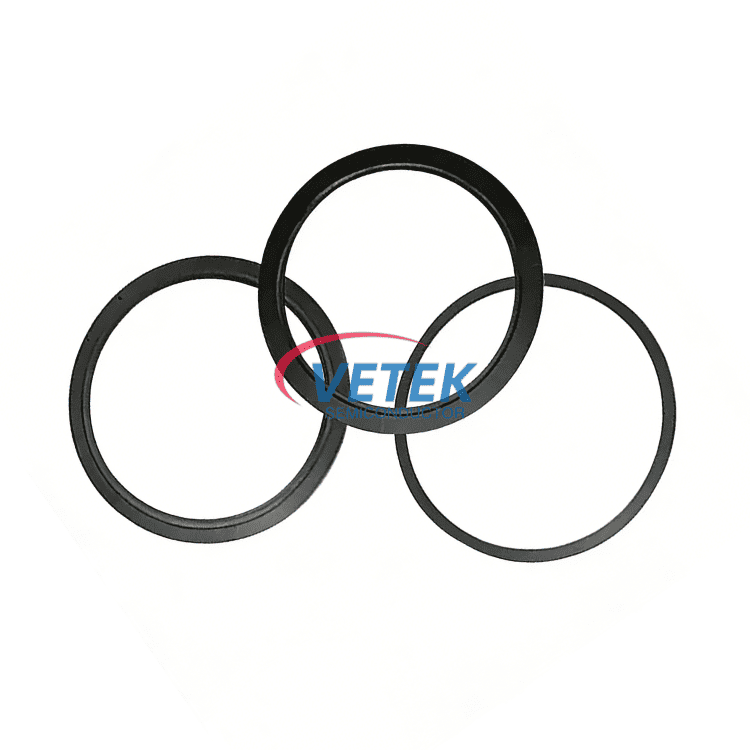

웨이퍼 제조 에칭 공정에 사용되는 중요한 구성 요소는 플라즈마 에칭 포커스 링이며, 그 기능은 웨이퍼를 제자리에 고정하여 플라즈마 밀도를 유지하고 웨이퍼 측면의 오염을 방지하는 것입니다. Vetek 반도체는 단결정과 같은 다른 재료로 플라즈마 에칭 포커스 링을 제공합니다. 실리콘, 실리콘 카바이드, 붕소 카바이드 및 기타 세라믹 재료. 우리는 Vetek 플라즈마 에칭 포커스 링과 그 응용에 대해 귀하와 더 자세히 논의하기를 기대하고 있습니다.
