3세대 반도체 제조에서 화학적 기계적 평탄화(CMP)의 중요한 가치

위험이 큰 전력 전자 분야에서 실리콘 카바이드(SiC)와 갈륨 질화물(GaN)은 전기 자동차(EV)에서 재생 가능 에너지 인프라에 이르기까지 혁명을 주도하고 있습니다. 그러나 이러한 재료의 전설적인 경도와 화학적 불활성으로 인해 엄청난 제조 병목 현상이 발생합니다.

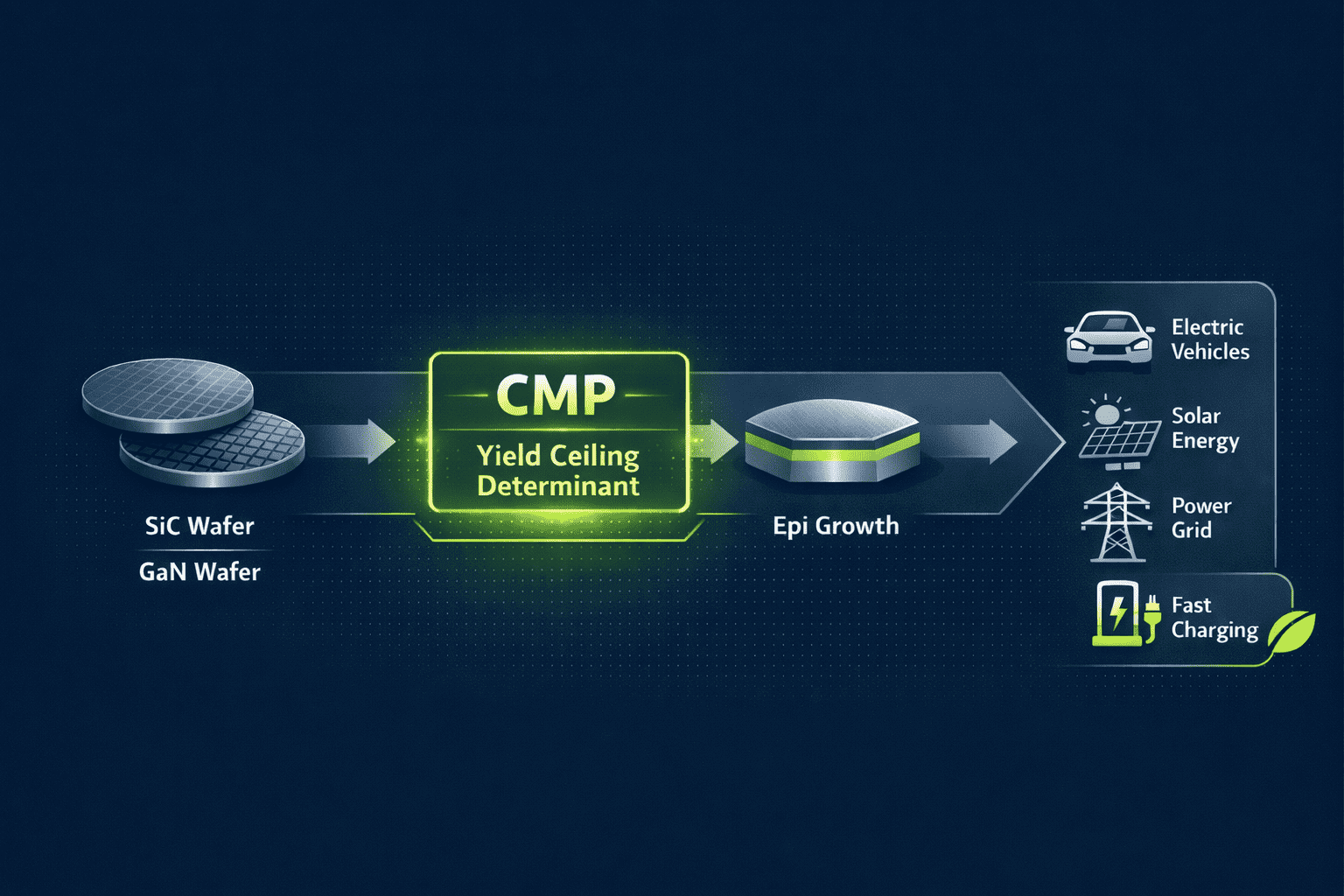

원자 수준의 평탄도를 달성하기 위한 최종 프로세스로서,화학적 기계적 평탄화(CMP)단순한 가공 단계를 넘어 진화했습니다. 오늘날 이는 차세대 전력 장치의 수율 한도와 성능 벤치마크를 결정하는 중요한 변수입니다.

1. SiC 공정의 물리적 한계를 뛰어넘다

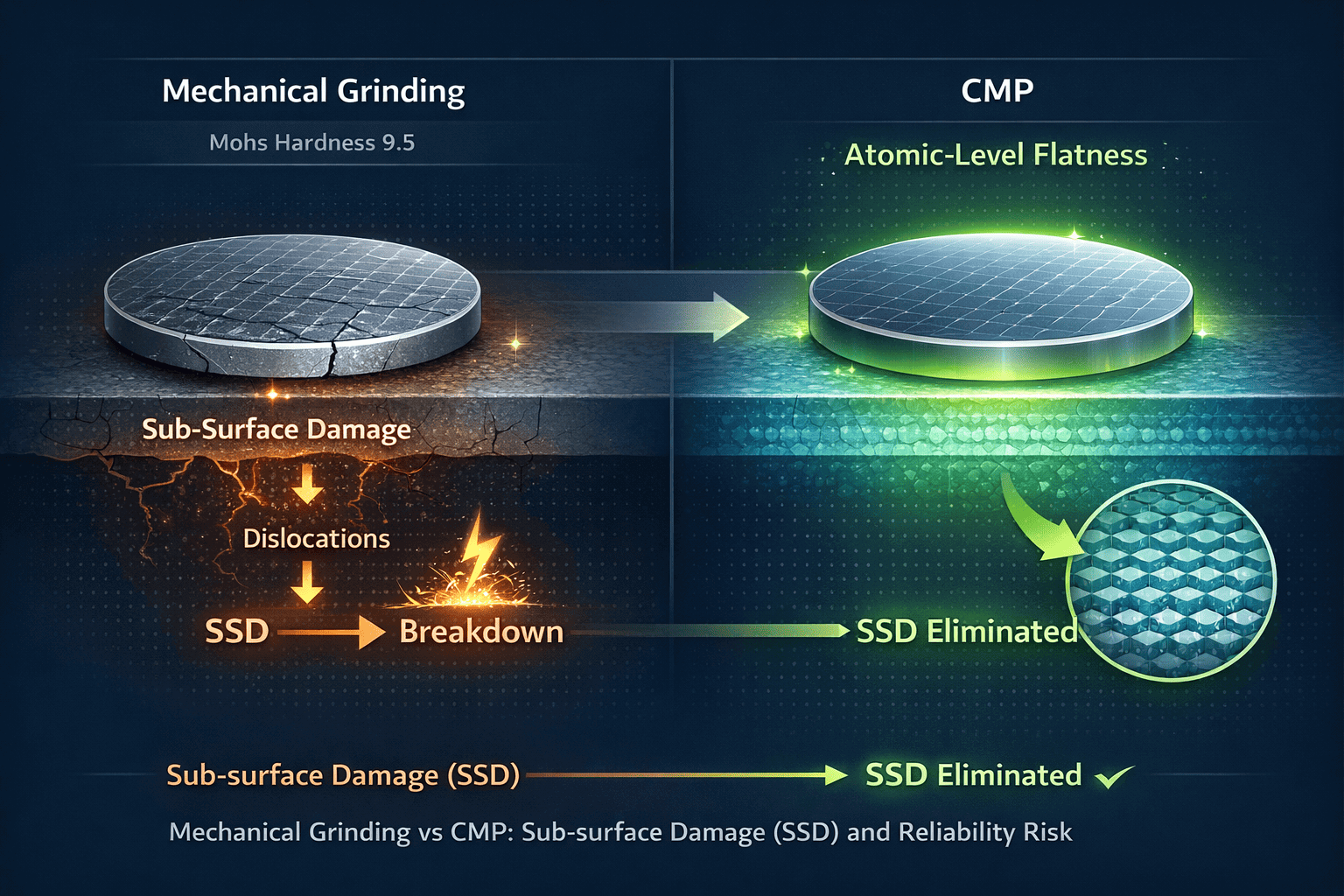

반도체의 성능 향상은 처리 정밀도에 의해 제한되는 경우가 많습니다. 모스 경도가 9.5인 SiC는 가공이 매우 어렵기로 악명이 높습니다. 기존의 기계적 연삭은 후속 에피택셜(Epi) 성장 중에 전위로 전파될 수 있는 "숨겨진 상처"(SSD)를 남기는 경우가 많으며 결국 고전압에서 치명적인 장치 파손으로 이어질 수 있습니다.

CMP 연구의 선도적 권위자인 서지훈이 지적한 바와 같이, 현대의 평탄화는 "대량 제거"에서 "원자 규모의 표면 재구성"으로 전환되었습니다. CMP는 화학적 산화와 기계적 마모의 시너지 효과를 활용하여 깨끗하고 결함 없는 표면을 만듭니다. 본질적으로 우수한 CMP 공정은 단순히 웨이퍼를 연마하는 것이 아닙니다. 그것은 전자 흐름의 원자 기반을 엔지니어링하는 것입니다.

2. 슬러리 제제: 효율성과 무결성을 보장하는 하이 와이어법

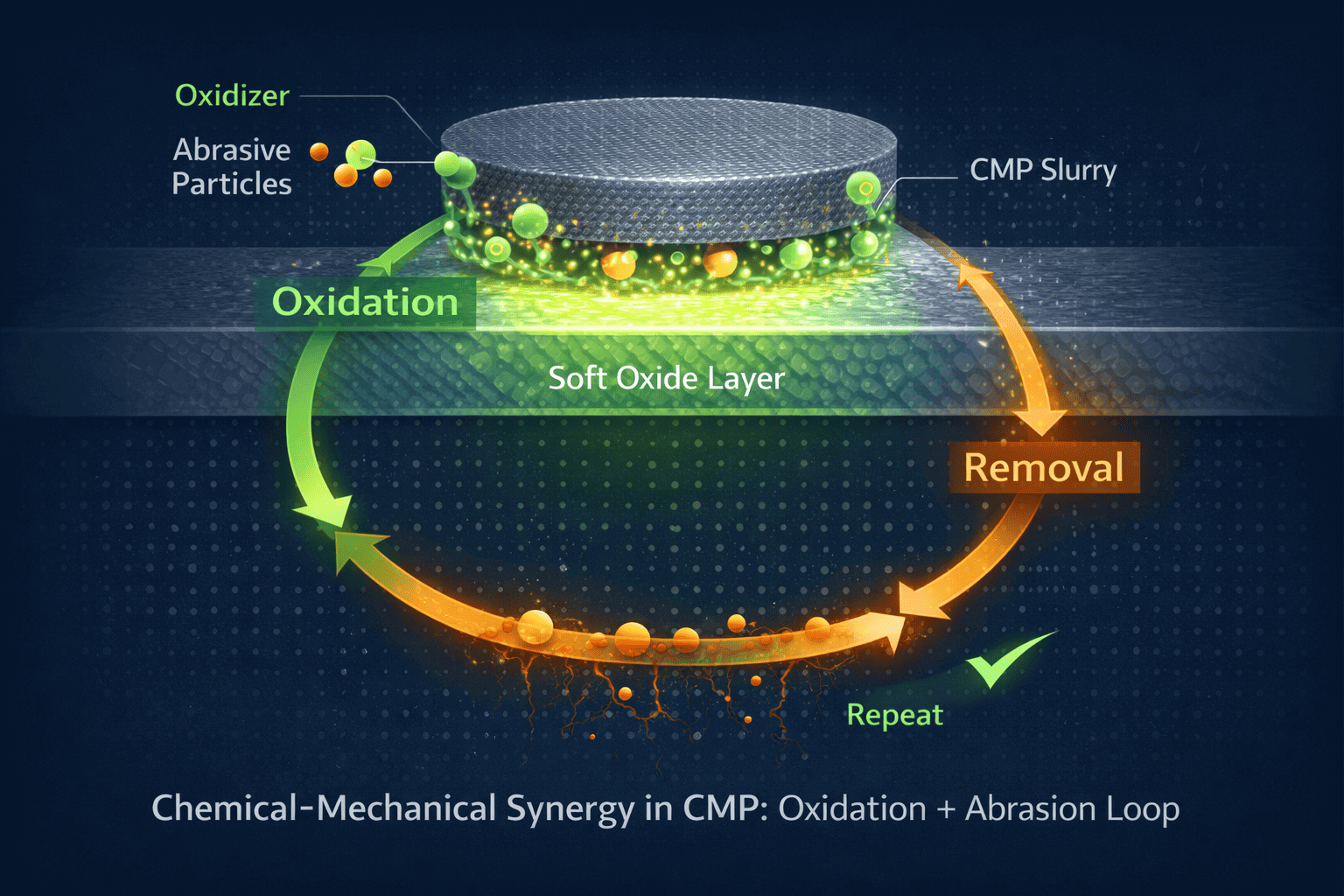

대량 제조(HVM) 환경에서 CMP 슬러리의 선택은 두 가지 중요한 지표인 재료 제거율(MRR)과 표면 무결성에 직접적인 영향을 미칩니다. 화학적-기계적 시너지: Chi Hsiang Hsieh의 2024년 연구를 참조하면 새로운 복합 산화제의 통합으로 SiC의 화학적 전위 장벽을 크게 낮출 수 있습니다.

공정 창 안정성: 세계 최고 수준의 슬러리 제제는 표면 거칠기(Ra)를 0.5nm 미만으로 낮추는 것 이상의 역할을 합니다. 이는 수백 번의 연마 주기에 걸쳐 타협할 수 없는 일관성을 보장합니다. 제조업체의 경우 이러한 안정성은 UPH(시간당 단위)를 유지하고 CoO(소유 비용)를 최적화하기 위한 핵심 요소입니다.

3. 그린 프론티어: 2026년의 지속 가능성

글로벌 반도체 공급망이 ESG(환경, 사회 및 거버넌스) 목표를 향해 전환함에 따라 CMP 프로세스는 "친환경" 변혁을 겪고 있습니다. Resonac 및 Entegris와 같은 거대 기업은 고희석, 저배출 연마 솔루션을 적극적으로 추구하고 있습니다. 무연마 혁신: 신기술은 폐수 처리 부담을 줄이는 동시에 소모품의 재활용 가능성을 크게 높입니다. CMP 후 세정 최적화: 제조업체는 슬러리 내의 계면활성제를 정제함으로써 연마 후 워크플로를 간소화하고 운영 비용(OPEX)을 직접 절감하며 장비를 줄일 수 있습니다. 마모.

4. 결론: 전력 전자공학의 미래를 정립하다

산업이 6인치에서 8인치 SiC 웨이퍼로 확장됨에 따라 평탄화 오류의 허용 범위가 좁아지고 있습니다. CMP 슬러리는 더 이상 공장 체크리스트의 소모품이 아닙니다. 이는 재료 과학과 장치 신뢰성을 연결하는 전략적 자산입니다.

VETEK Semiconductor에서는 글로벌 CMP 트렌드의 선두에 서서 고급 재료 통찰력을 파트너를 위한 실질적인 생산성으로 전환합니다. SiC 처리의 복잡성을 탐색하든, 고수율 생산 라인을 최적화하든, 우리는 전자 혁신의 차세대 정점을 달성할 수 있도록 도와드립니다.
