SiC 대 TaC 코팅: 고온 전력 반공정에서 흑연 서셉터를 위한 최고의 차폐

와이드 밴드갭(WBG) 반도체의 세계에서 첨단 제조 공정이 '영혼'이라면, 흑연 서셉터는 '백본', 표면 코팅은 중요한 '스킨'이다. 일반적으로 두께가 수십 미크론에 불과한 이 코팅은 열악한 열화학적 환경에서 고가의 흑연 소모품의 사용 수명을 결정합니다. 더 중요한 것은 에피택셜 성장의 순도와 수율에 직접적인 영향을 미친다는 것입니다.

현재 두 가지 주류 CVD(화학적 기상 증착) 코팅 솔루션이 업계를 지배하고 있습니다.실리콘 카바이드(SiC) 코팅그리고탄탈륨 카바이드(TaC) 코팅. 둘 다 필수적인 역할을 수행하지만, 점점 더 엄격해지는 차세대 제조 요구에 직면할 때 물리적 한계로 인해 분명한 차이가 발생합니다.

1. CVD SiC 코팅: 성숙한 노드를 위한 업계 표준

반도체 처리에 대한 글로벌 벤치마크인 CVD SiC 코팅은 GaN MOCVD 서셉터 및 표준 SiC 에피택셜(Epi) 장비를 위한 "고급" 솔루션입니다. 핵심 이점은 다음과 같습니다.

우수한 밀폐 밀봉: 고밀도 SiC 코팅은 흑연 표면의 미세 기공을 효과적으로 밀봉하여 고온에서 탄소 먼지와 기질 불순물이 가스 방출되는 것을 방지하는 견고한 물리적 장벽을 만듭니다.

열장 안정성: 흑연 기판과 밀접하게 일치하는 열팽창 계수(CTE)를 통해 SiC 코팅은 표준 1000°C ~ 1600°C 에피택시 온도 범위 내에서 안정적이고 균열 없이 유지됩니다.

비용 효율성: 대부분의 주류 전력 장치 생산에서 SiC 코팅은 성능이 비용 효율성을 충족하는 "최적의 지점"으로 남아 있습니다.

업계가 8인치 SiC 웨이퍼로 전환함에 따라 PVT(물리적 증기 수송) 결정 성장에는 훨씬 더 극한의 환경이 필요합니다. 온도가 임계 임계값인 2000°C를 넘으면 기존 코팅은 성능 벽에 부딪힙니다. CVD TaC 코팅이 게임 체인저가 되는 곳입니다.

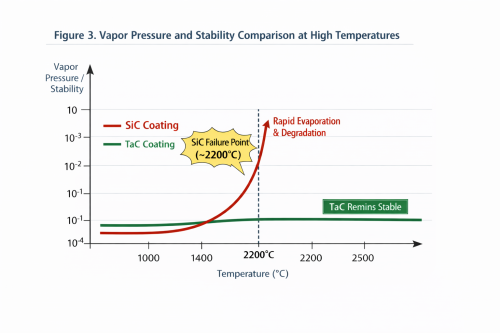

비교할 수 없는 열역학적 안정성: 탄탈륨 카바이드(TaC)는 3880°C의 놀라운 녹는점을 자랑합니다. Journal of Crystal Growth의 연구에 따르면, SiC 코팅은 2200°C 이상에서 "부적절한 증발"을 겪습니다. 여기서 실리콘은 탄소보다 빠르게 승화되어 구조적 저하와 입자 오염을 초래합니다. 이에 비해 TaC의 증기압은 3~4이다.SiC보다 훨씬 낮은 크기로 결정 성장을 위한 깨끗한 열장을 유지합니다.

우수한 화학적 불활성: H²(수소) 및 NH₃(암모니아)가 포함된 환원 분위기에서 TaC는 탁월한 내화학성을 나타냅니다. 재료 과학 실험에 따르면 고온 수소에서 TaC의 질량 손실률은 SiC의 질량 손실률보다 훨씬 낮으며, 이는 스레딩 전위를 줄이고 에피택셜 층의 인터페이스 품질을 향상시키는 데 중요합니다.

3. 주요 비교: 프로세스 창에 따라 선택하는 방법

이 둘 중 하나를 선택하는 것은 단순한 교체가 아니라 "프로세스 창"과의 정확한 정렬에 관한 것입니다.

수율 최적화는 단발의 도약이 아니라 정확한 재료 매칭의 결과입니다. SiC 결정 성장에서 "탄소 함유물" 문제로 어려움을 겪고 있거나 부식성 환경에서 부품 수명을 연장하여 소모품 비용(CoC)을 줄이려는 경우 SiC에서 TaC로 업그레이드하는 것이 교착 상태를 해결하는 열쇠인 경우가 많습니다.

VeTek Semiconductor는 고급 반도체 코팅 재료의 전담 개발자로서 CVD SiC 및 TaC 기술 경로를 모두 마스터했습니다. 우리의 경험에 따르면 "최고의" 재료는 없으며 단지 특정 온도 및 압력 체계에 가장 안정적인 솔루션이 있을 뿐입니다. 증착 균일성의 정밀 제어를 통해 고객이 8인치 확장 시대에 웨이퍼 수율의 한계를 뛰어넘을 수 있도록 지원합니다.
