TaC 코팅이 PVT 응용 분야에서 SiC 결정 성장을 향상시키는 방법

TaC 코팅이 PVT 응용 분야에서 SiC 결정 성장을 향상시키는 방법

실리콘 카바이드(SiC)는 이제 전기 자동차 파워트레인, 재생 에너지 변환기 및 고주파 전력 모듈에서 볼 수 있는 많은 발전을 뒷받침하고 있습니다. 제조 경제성과 장치 성능은 모두 SiC 결정 크기 확대, 배치 수율 향상, 결함 수 억제에 달려 있습니다. 이러한 목표를 달성하려면 미세 조정된 프로세스 레시피 이상의 것이 필요합니다. 특히 PVT(물리적 증기 수송) 용해로 내부의 열악한 조건을 고려할 때 열장 재료의 무결성과 수명도 마찬가지로 결정적입니다.

흑연 부품에 대한 표면 엔지니어링 옵션 중에서 탄탈륨 탄화물(TaC)의 화학 기상 증착(CVD)이 측정 가능한 견인력을 얻었습니다. 이 코팅은 단순히 기판을 보호하는 것이 아닙니다. 가장 가혹한 서비스를 받는 부품의 표면 화학 및 열 반응을 적극적으로 수정합니다.

PVT 가열로 내부에서는 어떤 TaC 코팅이 이루어지나요?

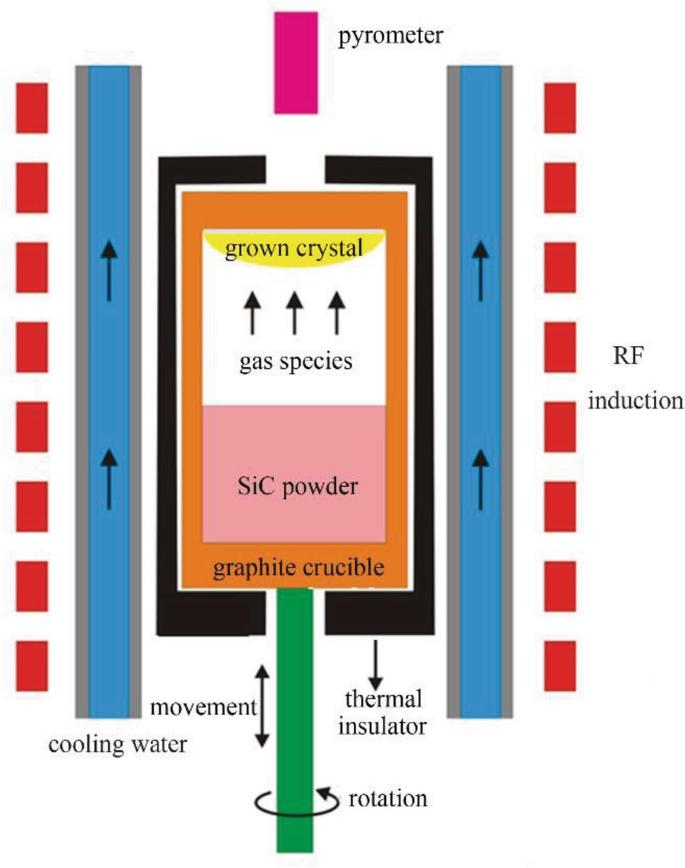

PVT 성장은 SiC 공급원료를 2,000°C 이상에서 승화시켜 진행됩니다. 생성된 증기 종은 더 차가운 종자 결정을 향해 이동하며, 그곳에서 응축과 재결정이 점차적으로 부울을 형성합니다. 한 번의 실행은 수백 시간 동안 지속될 수 있습니다. 이 간격 동안 모든 흑연 표면(도가니 벽, 시드 홀더, 가이드 링)은 일정한 실리콘이 풍부한 증기, 극심한 열 구배 및 열팽창 불일치로 인한 기계적 응력에 직면합니다.

보호층이 없으면 흑연은 두 개의 병렬 분해 경로를 겪습니다. 하나는 물리적인 것입니다. 표면 침식은 미세한 탄소 미립자를 증기 흐름으로 방출합니다. 다른 하나는 화학적입니다. 실리콘 증기는 흑연과 반응하여 휘발성 SiC 또는 기타 중간 종을 형성하여 구성 요소 벽을 점차적으로 얇아지게 합니다. 두 경로 모두 성장하는 결정에 탄소 클러스터나 미량 금속 불순물을 도입하고 값비싼 용광로 가구의 사용 수명을 단축시킵니다.

CVD TaC 코팅은 이러한 메커니즘을 방해합니다. 코팅층은 화학양론적으로 제어되고 핀홀이 없으며 흑연 기판에 접착됩니다. 이는 고온 증기에 대해 화학적으로 불활성인 면을 제공하므로 밑에 있는 흑연은 반응 환경과 직접 접촉하지 않습니다. 이러한 분리는 오염 궤적을 근본적으로 변경합니다.

결정 품질의 개선이 관찰되었습니다.

크리스탈 재배자들은 종종 TaC 코팅 부품이 탄소 함유물 및 마이크로파이프 종단의 감소와 관련이 있다고 보고합니다. 그 이유는 여러 번의 실행에 걸쳐 일정한 표면 상태를 유지하는 코팅의 능력에 있습니다. 코팅되지 않은 흑연은 시간이 지남에 따라 변합니다. 다공성이 증가하고 방사율이 변하며 국지적 온도 분포가 표류합니다. 이러한 점진적인 변화는 균일한 방사형 성장에 필수적인 열장 대칭을 방해합니다.

이와 대조적으로 안정적인 열장은 종자 표면의 단계적 흐름 성장을 제어하는 ​​데 필요한 축 방향 및 반경 방향 온도 구배를 보존합니다. TaC 코팅을 사용하면 도가니 내부가 더 많은 성장 주기 동안 원래의 형상과 열 방사율을 유지합니다. 그 결과, 실행 간 결정 품질 지표의 분포가 더욱 긴밀해졌으며, 이는 부울당 사용 가능한 웨이퍼의 비율을 직접적으로 높였습니다.

확장된 구성 요소 수명 및 운영 비용

TaC 코팅의 경제적 측면은 종종 수명 연장에 달려 있습니다. 코팅되지 않은 형태의 흑연 구성 요소는 특정 온도 프로필 및 실행 기간에 따라 10~20회 성장 실행 후 교체가 필요할 수 있습니다. 문서화된 용해로 작업에서 TaC 코팅 등가물은 측정 가능한 중량 감소 또는 표면 거칠기를 나타내기 전에 일반적으로 서비스 수명의 2~3배를 달성합니다.

이러한 내구성은 코팅의 높은 융점(3,800°C 초과)과 탄소와 실리콘 모두에 대한 낮은 확산 계수에서 비롯됩니다. 2,200°C에서도 코팅-기판 경계면의 상호 확산은 무시할 수 있는 수준입니다. CVD 증착 매개변수가 적절하게 최적화된 경우 코팅은 열 순환 시 누출되거나 벗겨지거나 박리되지 않습니다. 구성 요소 교체 간격이 길어지면 용광로 냉각-가열 주기가 줄어들고 분해 및 재조립에 드는 노동력이 줄어들며 고순도 흑연 원료 소비가 줄어듭니다.

반도체에 중요한 순도 사양

장치 등급 SiC의 경우 백만분율 수준의 금속 불순물은 캐리어 수명과 항복 전압을 저하시킬 수 있습니다. 따라서 코팅 자체는 반도체와 호환되어야 합니다. 고순도 전구체로 처리된 CVD TaC는 99.999841%의 기록된 순도를 달성합니다. 이 수치는 우연이 아닙니다. 이는 전구체 가스 정화, 반응기 청결도 및 증착 후 처리에 대한 의도적인 제어를 반영합니다. 이 순도 수준에서는 코팅에서 증기상으로 확산될 수 있는 모든 금속 종은 일반적인 성장 기간 동안 분석적 검출 한계 미만으로 유지됩니다.

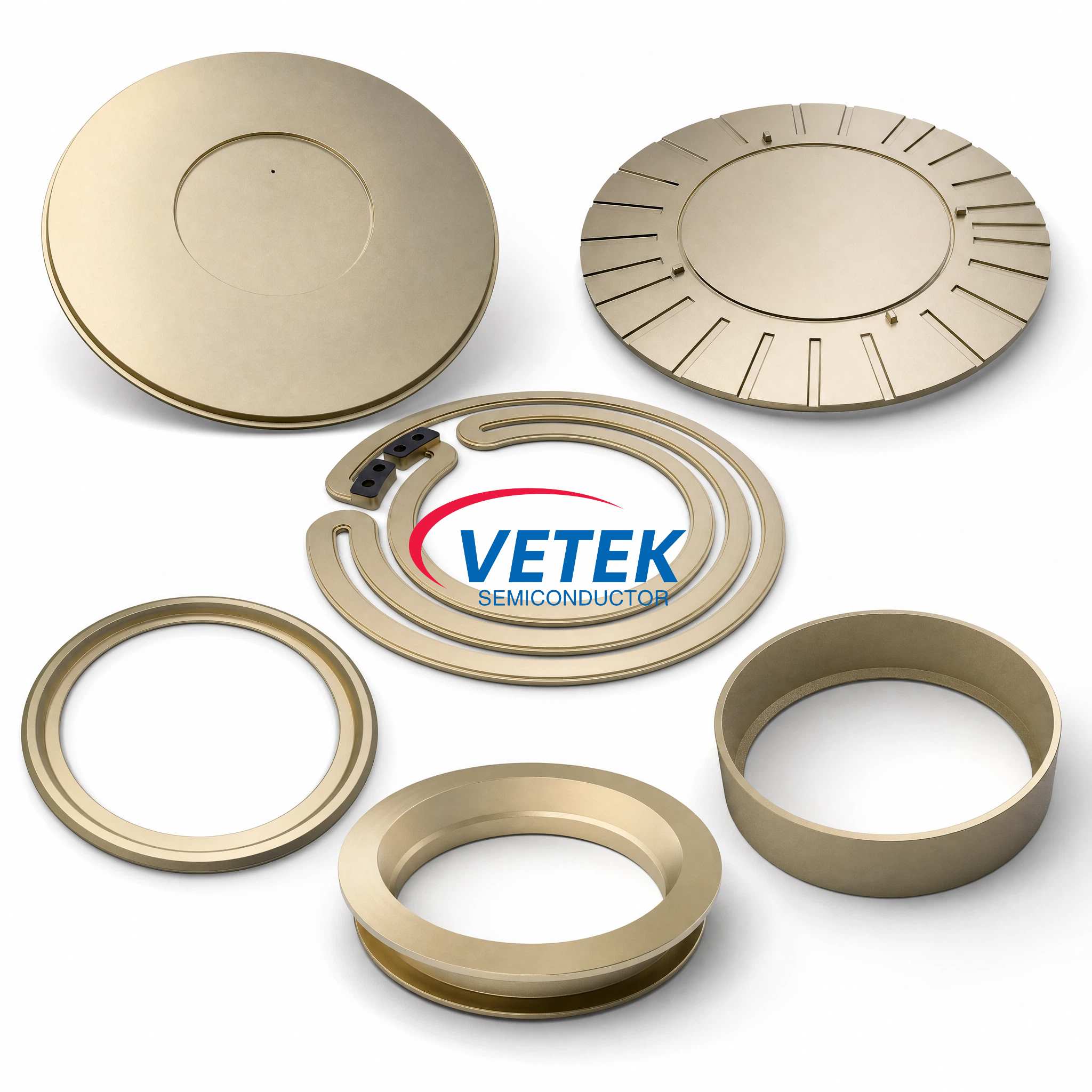

일반적으로 코팅된 흑연 부품

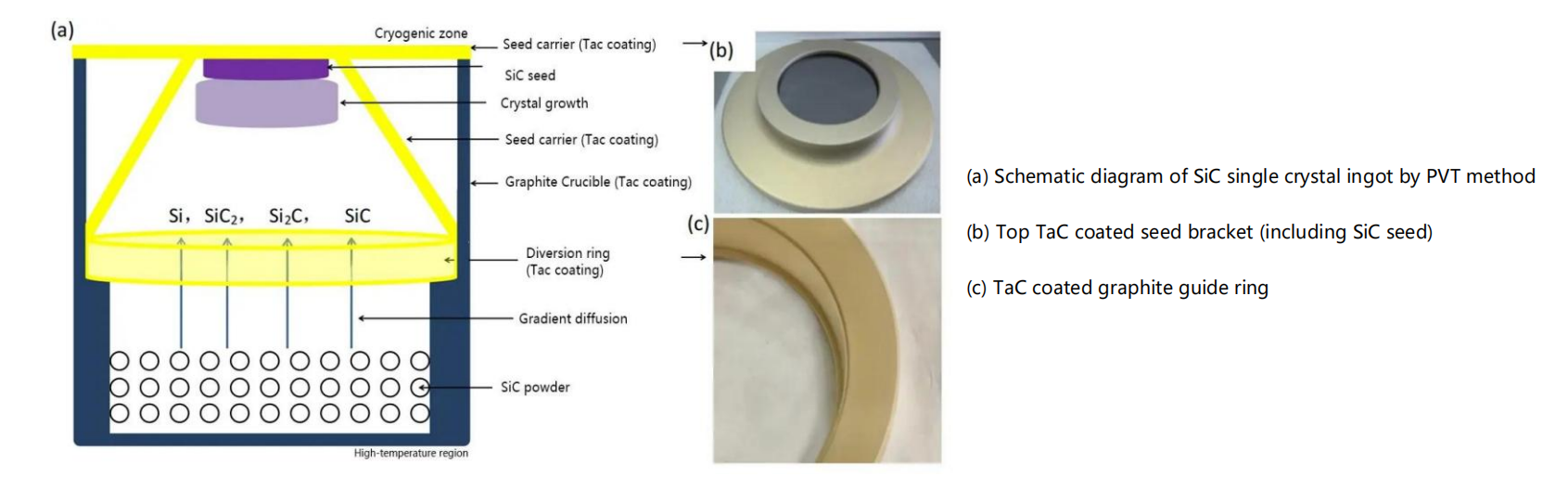

PVT 열장은 일반적으로 TaC 적용으로 이점을 얻을 수 있는 5~8개의 개별 흑연 구성 요소를 포함합니다.

SiC 소스 분말을 함유하고 가장 높은 온도를 유지하는 도가니.

종자 결정을 장착하고 정밀한 열 접촉이 필요한 종자 홀더.

시드를 향한 증기 흐름 경로를 형성하는 가이드 링.

소스와 시드 사이의 간격을 정의하는 도가니 링과 스페이서.

특정 용광로 설계의 추가 절연 쉴드 또는 지지대.

이러한 부품의 전부 또는 대부분을 코팅하면 국부적인 열적 또는 화학적 비대칭이 발생할 수 있는 코팅된 표면과 코팅되지 않은 표면이 혼합되어 있는 대신 핫 존 전체에 걸쳐 일관된 표면 상태가 생성됩니다.

다른 증착 방법보다 CVD를 사용하는 이유는 무엇입니까?

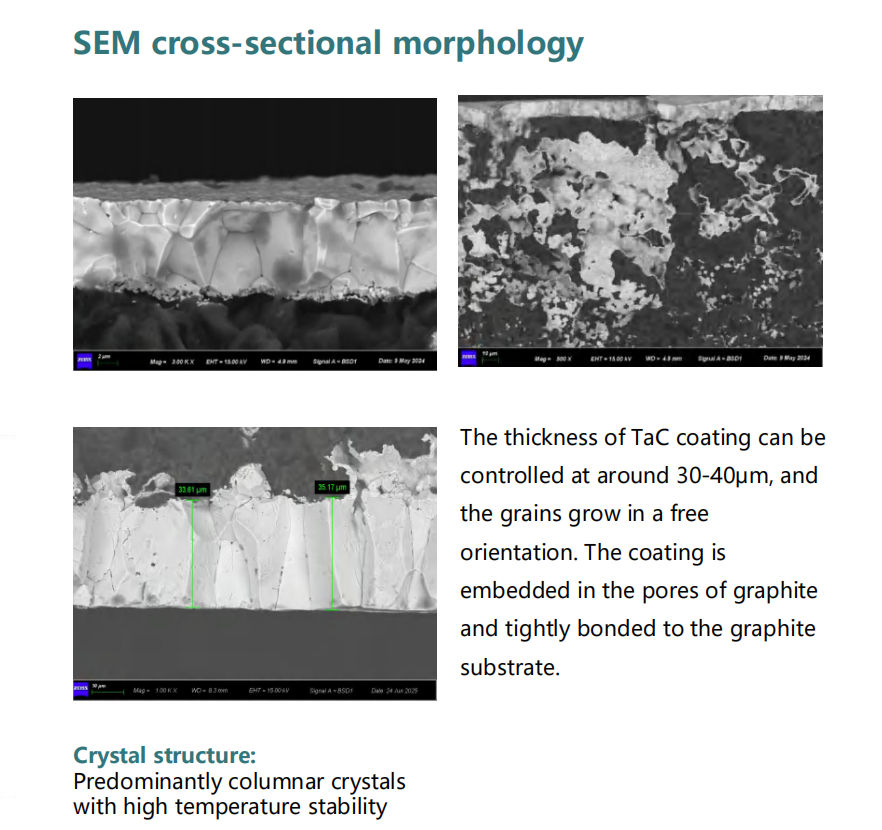

모든 TaC 코팅이 동일하게 작동하는 것은 아닙니다. 플라즈마 스프레이 또는 팩 합착 경로는 더 두꺼운 층을 생성하지만 다공성이 더 높고 접착력이 떨어지며 열 충격으로 인한 파열 위험이 더 높습니다. CVD는 기상 전구체로부터 코팅을 원자 단위로 성장시킨다는 점에서 차별화됩니다. 이를 통해 대면적 구성 요소에 걸쳐 ±5μm 이내의 두께 균일성과 수 마이크로미터 정도의 입자 크기를 갖춘 완전히 조밀한 미세 구조가 생성됩니다.

대부분의 PVT 도가니 및 홀더에 대해 표준 CVD TaC 두께는 30 ± 5μm로 지정됩니다. 연장된 주기 또는 더 높은 최고 온도를 실행하는 용광로의 경우 최대 40μm의 맞춤형 두께를 적용할 수 있습니다. 코팅이 두꺼울수록 확산 장벽 길이가 증가하지만 계면 응력을 방지하기 위해 흑연 기판의 열팽창 계수와 세심하게 일치해야 합니다. 이는 CVD 공정 설계에서 잘 특징지어지는 요소입니다.

채택을 위한 실제 고려사항

코팅되지 않은 구성 요소에서 TaC 코팅 구성 요소로 전환하는 시설에서는 온도 제어 조정을 예상해야 합니다. 코팅은 표면 방사율을 변경하여 고온계 판독값이나 전력 대 온도 교정을 20~50°C까지 이동할 수 있습니다. 이러한 변화는 예측 가능하고 반복 가능하므로 짧은 교정 ​​실행만으로 올바른 열 설정점을 재설정하는 데 충분합니다. 초기 보상 이후 코팅된 시스템은 코팅되지 않은 시스템보다 실행 전반에 걸쳐 더 일관되게 작동하므로 실행별 튜닝의 필요성이 줄어듭니다.

결론

PVT 기반 SiC 생산은 흑연 열장 부품에 대한 특별한 요구 사항을 제시합니다. CVD TaC 코팅은 4가지 상호 연결된 효과를 통해 이러한 요구 사항을 해결합니다. 즉, 탄소 입자 방출을 억제하고, 기판에 대한 실리콘 공격을 차단하고, 확장된 실행 시퀀스에서 열장 대칭을 유지하고, 부품 교체 간격을 연장합니다. 이러한 결과는 종합적으로 결정 순도를 향상시키고, 부울당 사용 가능한 수율을 높이며, 소모품으로 인한 웨이퍼당 비용 기여도를 줄입니다. SiC 웨이퍼 크기가 200mm로 이동하고 결함 밀도 요구 사항이 더욱 엄격해짐에 따라 TaC와 같은 엔지니어링 코팅의 채택은 고급 제조 라인에서 옵션에서 기본 사양으로 확대될 가능성이 높습니다.
