Fab 수율 극대화: CVD Solid SiC가 중요 챔버 부품을 위한 최고의 선택인 이유

고급 반도체 제조 분야에서 업계는 "흑연 + SiC 코팅" 설정에서 성능의 마지막 한 방울까지 짜냈습니다. 수년간 효과가 있었지만 3nm 이상으로 발전함에 따라 기판과 쉴드 사이의 오래된 인터페이스가 엄청난 골칫거리가 되고 있습니다. CTE 불일치는 더 이상 이론적인 문제가 아닙니다. 이는 사라지지 않는 미세한 균열을 일으키는 수율 저하 요인입니다.

이것이 바로 모놀리식 CVD Solid SiC로의 전환이 단순한 추세 그 이상인 이유입니다. 그것은 기계적인 필요성입니다. 우리는 단순한 표면 처리에서 처음부터 끝까지 성장한 완전한 구조 재료로 전환하고 있습니다.

1. 핵심 공정: 고순도 CVD Solid SiC 합성

순수 CVD 고체 SiC 잉곳을 제조하는 것은 표준 증착과 완전히 다른 짐승입니다. 이는 MTS(메틸트리클로로실란)로 시작하지만 시간이 지남에 따라 반응의 안정성이 향상됩니다.

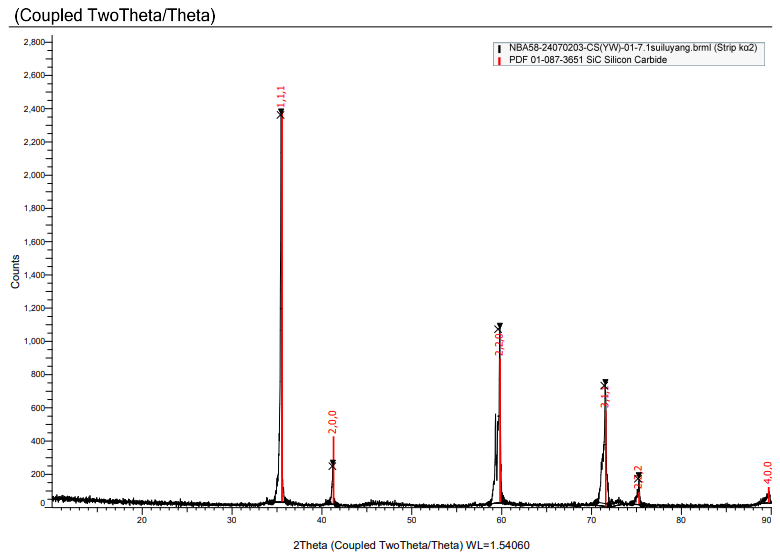

• 증기상에서 벌크까지:우리는 실리콘과 탄소 원자가 조밀한 베타-SiC 격자에 고정되는 1200°C+ 최적 지점에 도달하는 온도를 보고 있습니다.
• 시간 요소:빠른 100μm 코팅과 달리 견고한 부품은 지속적이고 안정적인 성장에 며칠, 때로는 몇 주가 걸립니다. 물리학을 서두를 수는 없습니다.

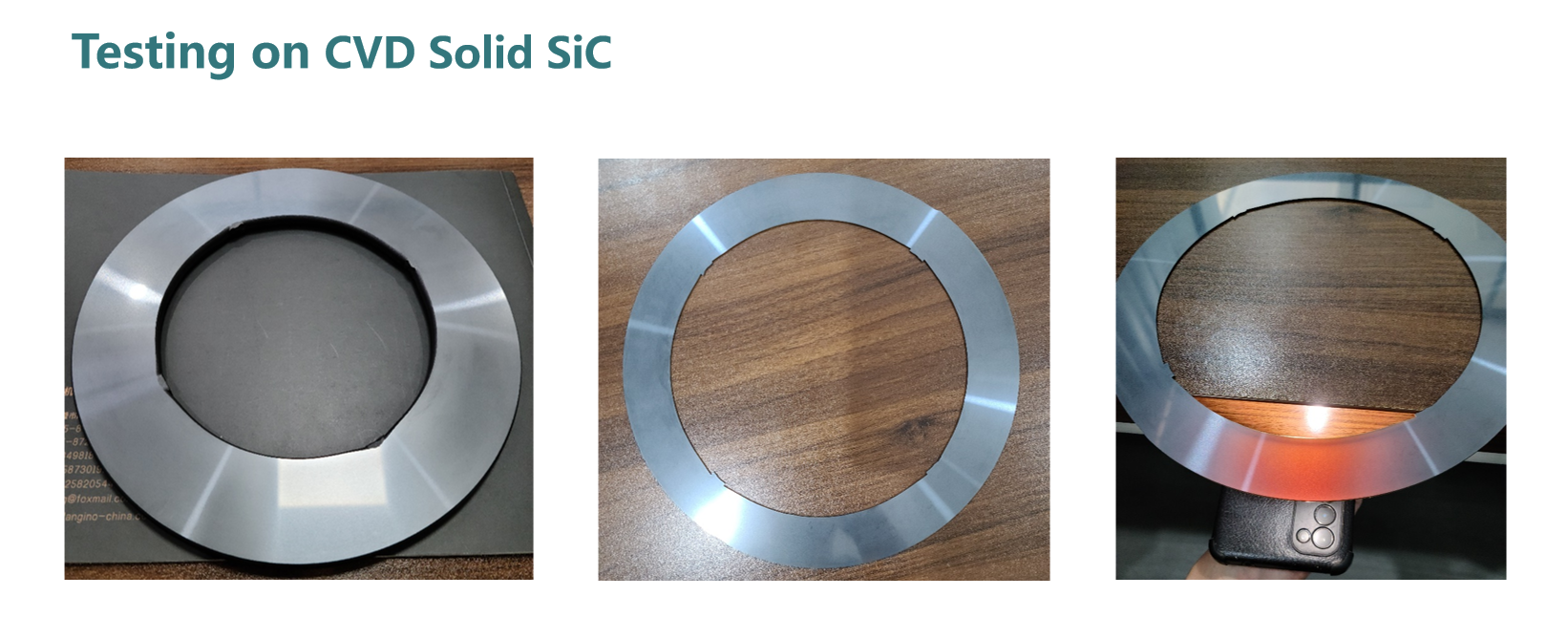

• 정밀 엔지니어링:성장이 완료되면 기판을 제거하여 순수한 CVD 고체 SiC 잉곳을 생성합니다. 이 잉곳은 다이아몬드 공구 가공을 거쳐 CVD 솔리드 SiC 포커스 링과 같은 내구성이 뛰어난 부품을 생산합니다.

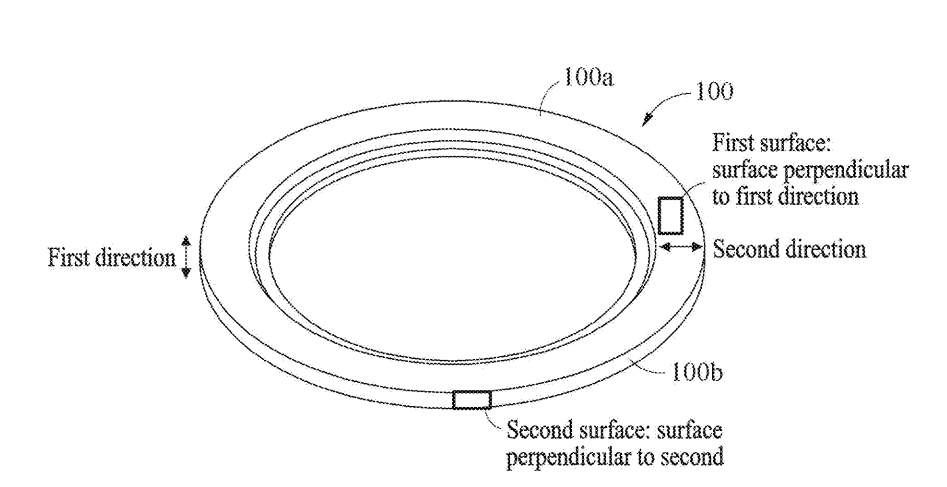

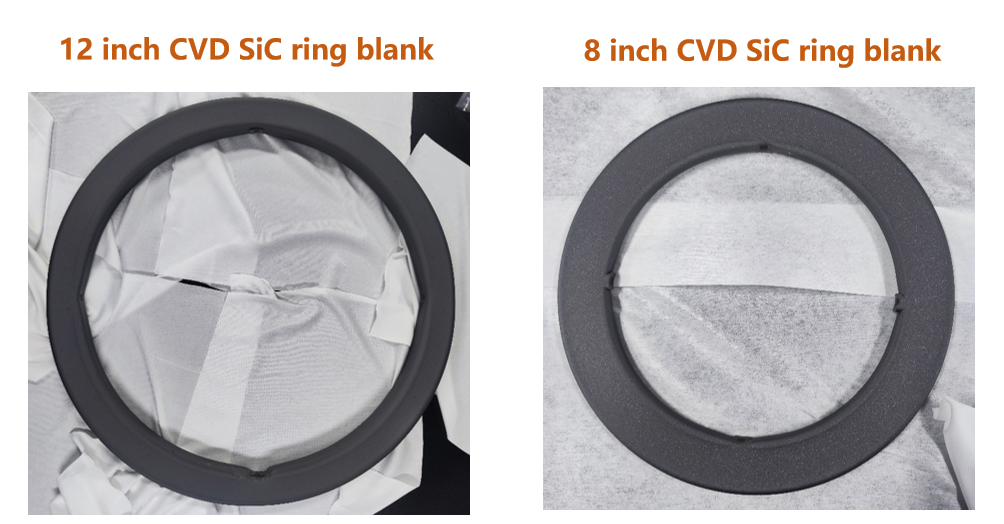

구조 다이어그램:그림에서 볼 수 있듯이 CVD Solid SiC 부품을 제조하려면 기하학적 방향에 대한 절대적인 제어가 필요합니다. 증착 매개변수를 최적화함으로써 재료가 모든 차원(1차 및 2차 방향)에 걸쳐 매우 일관된 물리적 특성을 갖도록 보장합니다. 이러한 구조적 안정성은 가공 후 부품이 탁월한 평탄도와 표면 직각도를 유지하도록 보장하여 8인치 및 12인치 대량 생산 라인의 엄격한 공차를 완벽하게 충족합니다.

2. CVD 솔리드 SiC를 선택하는 이유는 무엇입니까?

Sintered SiC 또는 기존 코팅과 비교하여 CVD Solid SiC는 비교할 수 없는 이점을 제공합니다.

• 초고순도(5N-7N):이는 기상 공정이므로 소결 보조제나 금속 결합제가 전혀 사용되지 않습니다. 바인더가 없다는 것은 금속 이온이 게이트 산화물로 이동하지 않는다는 것을 의미합니다.

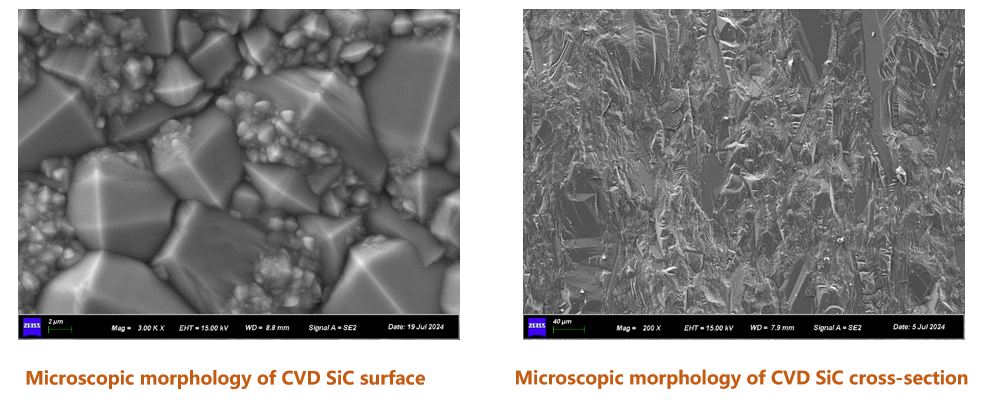

• 이론에 가까운 밀도:CVD 공정은 다공성이 거의 0(<0.1%)인 재료를 생산합니다. 이러한 극도의 밀도 덕분에 CVD Solid SiC는 플라즈마 침식에 대한 저항력이 매우 뛰어나며, 에칭 공정 중 입자 생성이 크게 줄어듭니다.
• 열응력 제거:단상 베타-SiC의 모놀리식 조각인 이 소재는 빠른 열 주기 동안 코팅 박리 또는 "박리" 위험을 제거하여 평균 세척 간격(MTBC)을 대폭 연장합니다.

3. 주요 응용 분야

고순도 CVD 고체 SiC 소재는 스트레스가 많은 환경에 필수적입니다.

• 플라즈마 에칭:고급 CVD 고체 SiC 포커스 링과 가스 샤워헤드는 CF4/O2 플라즈마에 대한 탁월한 저항성을 제공합니다.
• 에피택셜 성장(EPI):서셉터에 대한 고성능 대안으로 균일한 열 분포를 제공합니다.
• 급속 열 처리(RTP):극한의 온도 상승 중 웨이퍼 균일성을 보장하고 오염을 방지합니다.

4.결론

CVD Solid SiC 공정에는 초기 제조 임계값이 더 높지만 포괄적인 투자 수익(ROI)은 분명합니다. CVD Solid SiC는 중요한 소모품의 서비스 수명을 크게 연장하고 웨이퍼 폐기율을 줄여 제조 공장이 장기적인 비용 절감 및 효율성 향상을 달성할 수 있도록 지원합니다.
