CVD-SiC의 박막 코팅에서 벌크 소재로의 진화

반도체 제조에는 고순도 소재가 필수적이다. 이러한 공정에는 극심한 열과 부식성 화학 물질이 포함됩니다. CVD-SiC(화학적 기상 증착 실리콘 카바이드)는 필요한 안정성과 강도를 제공합니다. 높은 순도와 밀도로 인해 이제 첨단 장비 부품의 주요 선택이 되었습니다.

1. CVD 기술의 핵심 원리

CVD는 화학적 기상 증착을 의미합니다. 이 공정은 기체상 화학 반응을 통해 고체 물질을 생성합니다. 제조업체는 일반적으로 MTS(메틸트리클로로실란)와 같은 유기 전구체를 사용합니다. 수소는 이 혼합물의 운반 가스 역할을 합니다.

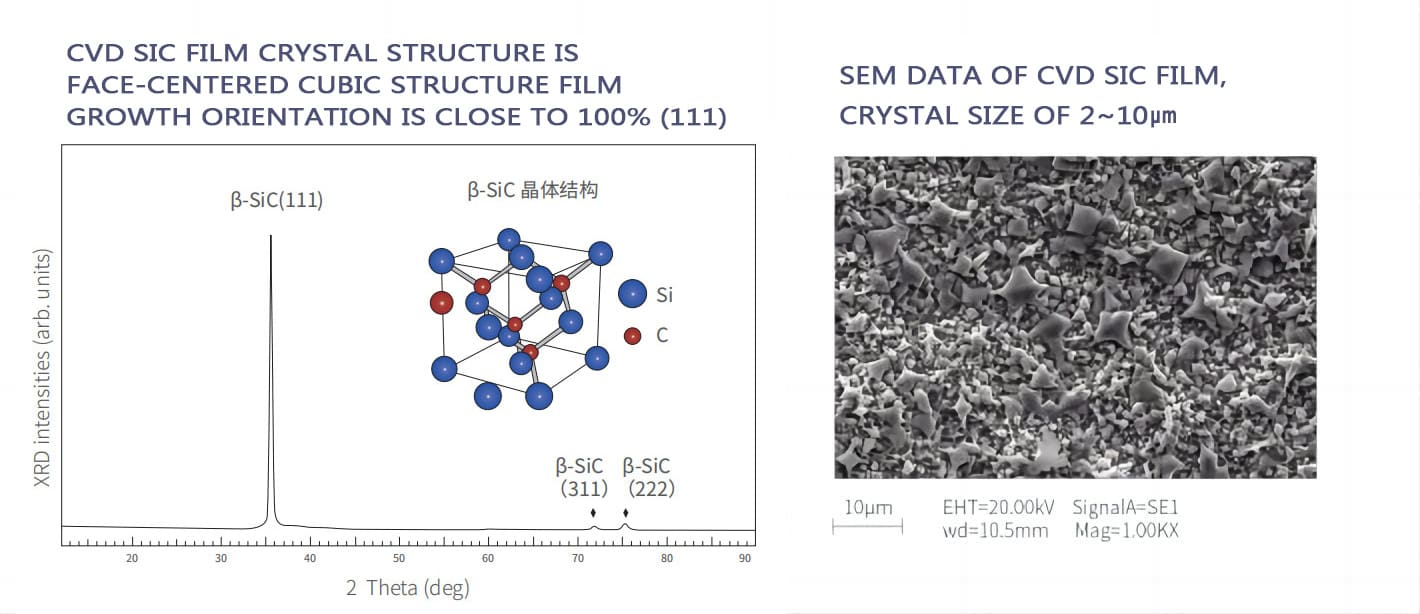

이 공정은 1100°C에서 1500°C 사이로 가열된 반응 챔버에서 진행됩니다. 기체 분자는 뜨거운 기판 표면에서 분해되고 재결합됩니다. Beta-SiC 결정은 층별로, 원자별로 성장합니다. 이 방법은 종종 99.999%를 초과하는 매우 높은 화학적 순도를 보장합니다. 생성된 물질은 이론적 한계에 매우 가까운 물리적 밀도에 도달합니다.

2. 흑연 기판의 SiC 코팅

반도체 산업에서는 우수한 열적 특성을 위해 흑연을 사용합니다. 그러나 흑연은 다공성이며 고온에서 입자를 떨어뜨립니다. 또한 가스가 쉽게 침투할 수 있습니다. 제조업체는 CVD 공정을 통해 이러한 문제를 해결합니다. 그들은 흑연 표면에 SiC 박막을 증착합니다. 이 층의 두께는 일반적으로 100μm~200μm입니다.

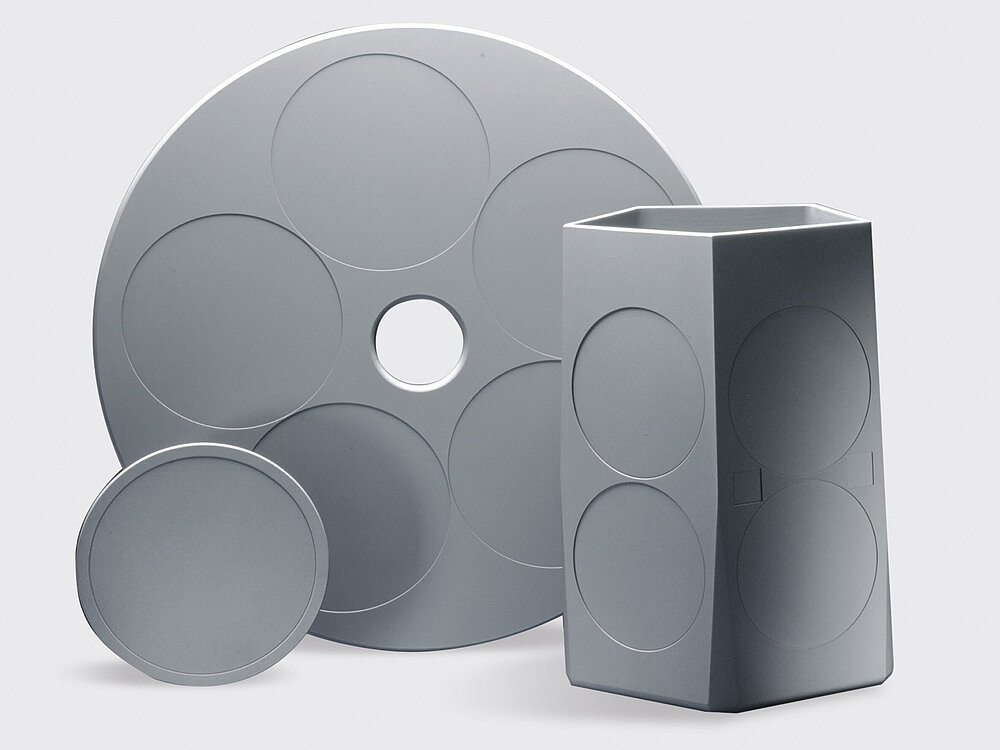

코팅은 물리적 장벽 역할을 합니다. 흑연 입자가 생산 환경을 오염시키는 것을 방지합니다. 또한 암모니아(NH3)와 같은 부식성 가스로 인한 침식에도 저항합니다. 주요 응용 분야는 MOCVD 서셉터입니다. 이 디자인은 흑연의 열적 균일성과 탄화규소의 화학적 안정성을 결합합니다. 이는 성장 중에 에피택셜 층을 순수하게 유지합니다.

3. CVD 증착 벌크 재료

일부 공정에는 극도의 내식성이 필요합니다. 다른 사람들은 기질을 완전히 제거해야 합니다. 이러한 경우에는 Bulk SiC가 최고의 솔루션입니다. 벌크 증착에는 반응 매개변수의 매우 정밀한 제어가 필요합니다. 두꺼운 층을 성장시키기 위해서는 증착 주기가 훨씬 더 오래 지속됩니다. 이 층의 두께는 수 밀리미터 또는 심지어 센티미터에 이릅니다.

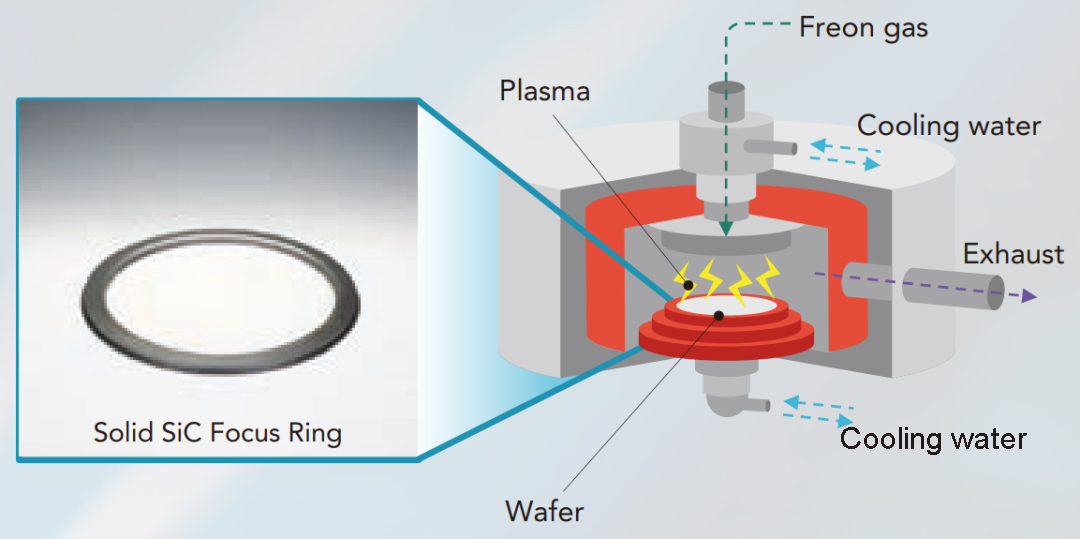

엔지니어들은 순수한 탄화규소 부품을 얻기 위해 원래 기판을 제거합니다. 이러한 구성 요소는 건식 에칭 장비에 매우 중요합니다. 예를 들어, 포커스 링은 고에너지 플라즈마에 직접 노출됩니다. 벌크 CVD-SiC는 불순물 수준이 매우 낮습니다. 이는 플라즈마 침식에 대한 탁월한 저항성을 제공합니다. 이는 장비 부품의 수명을 크게 연장시킵니다.

4. CVD 공정의 기술적 장점

CVD-SiC는 여러 면에서 기존의 프레스 소결 소재보다 성능이 뛰어납니다.

높은 순도:기체상 전구체는 심층적인 정제를 가능하게 합니다. 재료에는 금속 바인더가 포함되어 있지 않습니다. 이는 웨이퍼 처리 중 금속 이온 오염을 방지합니다.

조밀한 미세구조:원자 적층은 비다공성 구조를 생성합니다. 이로 인해 우수한 열 전도성과 기계적 경도가 나타납니다.

등방성 속성:CVD-SiC는 모든 방향에서 일관된 성능을 유지합니다. 복잡한 작동 조건에서 열 응력으로 인한 고장을 방지합니다.

CVD-SiC 기술은 코팅과 벌크 구조를 통해 반도체 산업을 지원합니다. Vetek Semiconductor에서는 재료 과학의 최신 발전을 따릅니다. 우리는 업계에 고품질 탄화규소 솔루션을 제공하기 위해 최선을 다하고 있습니다.
