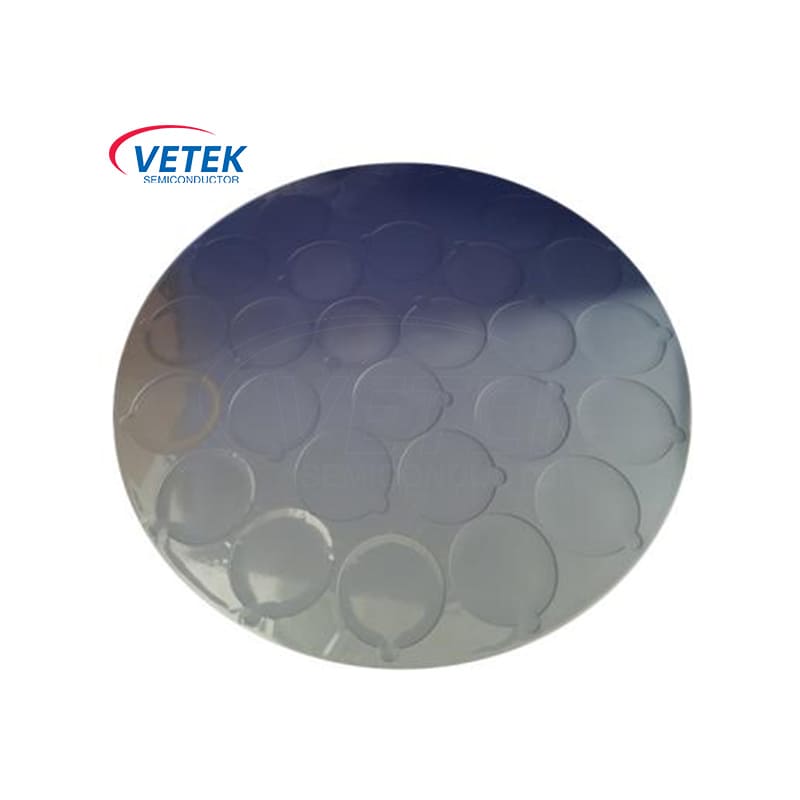

SIC 코팅 e-chuck

질화염 (GAN)이 3 세대 반도체의 핵심 재료가됨에 따라 5G 통신 기지국, 전력 모듈 및 LED 장치와 같은 고주파, 고전력 및 광전자 필드의 적용이 계속 확장되고 있습니다. 그러나 반도체 제조, 특히 에칭 공정에서 웨이퍼는 고온, 높은 화학적 부식 환경 및 매우 높은 정밀 공정 요구 사항에 적용되어 웨이퍼 베어링 도구에 대한 매우 높은 기술 표준을 제공해야합니다.

Vetek 반도체의 SIC 세라믹 팔레트는 Gan Wafer 에칭을 위해 설계되었으며 고순도, 탁월한 열 및 화학적 저항을 제공하여 제조 공정을 지원합니다. 플라즈마 에칭 (ICP/RIE) 공정에 적합하며 현대의 반도체 제조 장비에서 이상적인 선택입니다.

핵심 강점

1. 고순도 SIC 세라믹 재료

화학적 안정성 : 재료의 순도는 99.5%이상이며 Gan 웨이퍼에는 오염이 없습니다.

높은 경도 및 내마모성 : 다이아몬드에 가까운 경도, 고주파 사용, 보이지 않는 변화 및 흠집을 견딜 수 있습니다.

2. 우수한 열 성능

높은 열전도율, GAN- 일치 열 팽창 계수 (CTE) : 에칭 공정에서 웨이퍼 균열의 위험을 줄입니다.

3. 슈퍼 화학 부식 저항

고농도의 불소, 염화물 및 기타 부식성 가스 환경에서 오랫동안 작동 할 수 있습니다.

4. 정밀 디자인 및 가공

표면 거칠기와 평탄도는 높은 정밀한 프로세스 요구 사항을 충족시키기 위해 매끄러운 웨이퍼 배치 및 에칭 균일 성을 보장합니다.

치수, 홈, 고정 구멍 및 기타 구조는 고객 요구 사항에 따라 사용자 정의 할 수 있습니다.

SIC 코팅 된 전자 척 응용 프로그램의 필드

● 플라즈마 에칭 (ICP/RIE)

웨이퍼 고정 및 고온 및 고온 부식 환경에서의 웨이퍼 고정 및지지를 제공하며, GAN, SIC 및 기타 재료의 에칭 공정에 적합합니다.

● 웨이퍼 전송 및 저장

제조 공정에서 웨이퍼의 안전을 보호하기 위해 매우 평평하고 오염이없는 플랫폼을 제공하십시오.

맞춤형 서비스

Vetek Semiconductor는 특정 프로세스 요구 사항을 충족시키기 위해 맞춤형 서비스를 제공합니다.

● 크기 사용자 정의: 팔레트 크기는 웨이퍼 크기 (Ø4 ~ 12 인치)에 따라 사용자 정의 할 수 있습니다.

● 구조 최적화: 그루브, 포지셔닝 홀, 고정점 및 기타 구조 사용자 정의를 지원합니다.

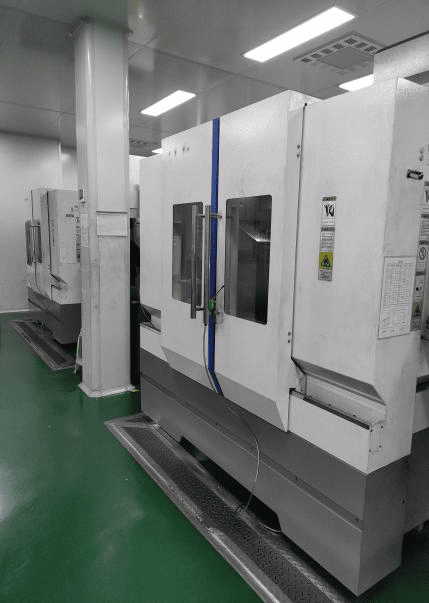

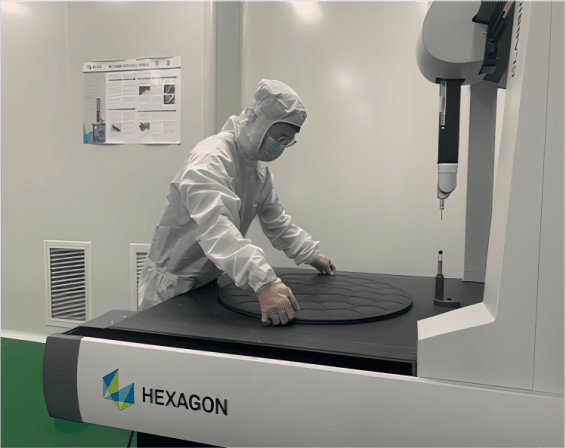

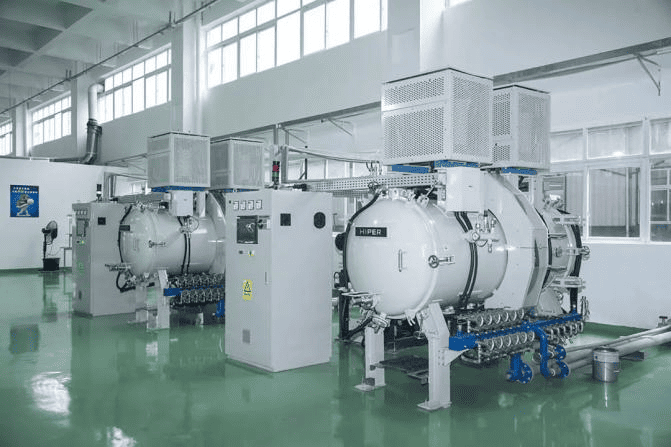

반도체SIC 코팅 전자 척 제품 상점 :
