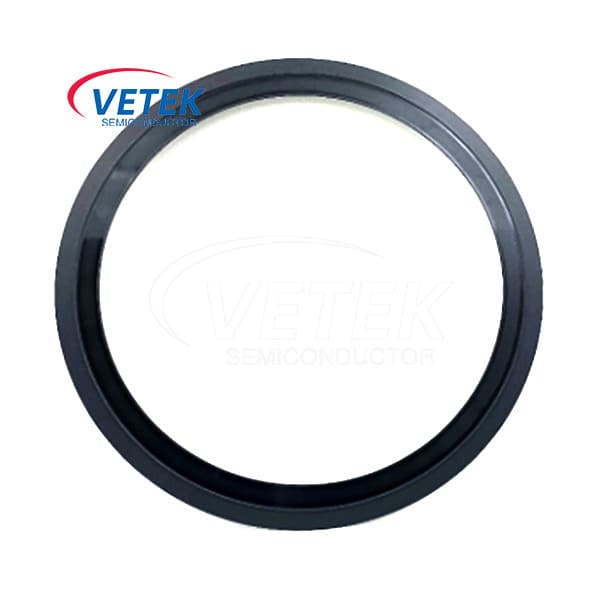

플라즈마 에칭 초점 링

웨이퍼 제조 분야에서 Vetek Semiconductor의 Focus Ring은 중요한 역할을합니다. 그것은 단순한 구성 요소 일뿐 만 아니라 혈장 에칭 과정에서 중요한 역할을합니다. 먼저, 플라즈마 Etchig 포커스 링은 웨이퍼가 원하는 위치에 단단히 고정되도록하여 에칭 프로세스의 정확성과 안정성을 보장하도록 설계되었습니다. 웨이퍼를 제자리에 고정시킴으로써 포커싱 링은 혈장 밀도의 균일 성을 효과적으로 유지하며, 이는에칭 과정.

또한 포커스 링은 또한 웨이퍼의 측면 오염을 방지하는 데 중요한 역할을합니다. 웨이퍼의 품질과 순도는 칩 제조에 중요하므로 에칭 프로세스 전반에 걸쳐 웨이퍼가 깨끗하게 유지되도록 필요한 모든 조치를 취해야합니다. 초점 링은 외부 불순물과 오염 물질이 웨이퍼 표면의 측면에 들어가는 것을 효과적으로 방지하여 최종 제품의 품질과 성능을 보장합니다.

과거에,포커스 고리주로 석영과 실리콘으로 만들어졌습니다. 그러나, 고급 웨이퍼 제조에서 드라이 에칭이 증가함에 따라, 실리콘 카바이드 (SIC)로 만든 고리에 대한 수요도 증가하고있다. 순수한 실리콘 링과 비교할 때, Sic 고리는 내구성이 뛰어나고 서비스 수명이 길어 생산 비용이 줄어 듭니다. 실리콘 링은 10 일에서 12 일마다 교체해야하며 Sic 고리는 15 ~ 20 일마다 교체됩니다. 현재 삼성과 같은 일부 대기업은 SIC 대신 붕소 카바이드 세라믹 (B4C)의 사용을 연구하고 있습니다. B4C는 경도가 높기 때문에 장치는 더 오래 지속됩니다.

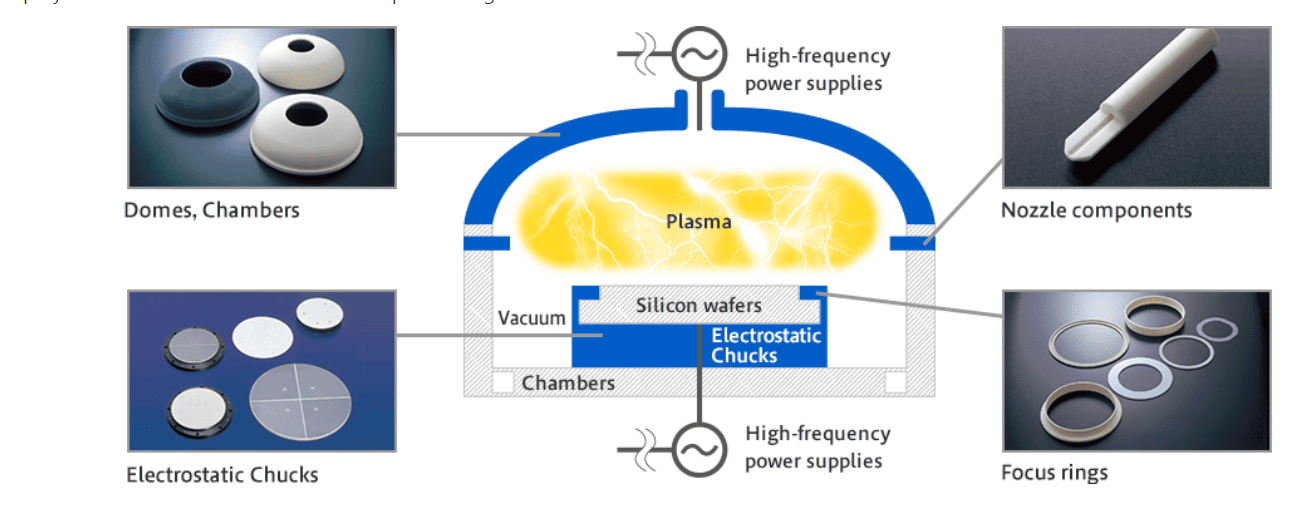

플라즈마 에칭 장비에서, 처리 용기의 염기에 기판 표면의 혈장 에칭을 위해서는 초점 고리의 설치가 필요하다. 초점 링은 표면 내부의 첫 번째 영역으로 기판을 둘러싸고, 에칭 중에 생성 된 반응 생성물이 캡처되고 증착되는 것을 방지하기 위해 작은 평균 표면 거칠기를 갖는 작은 평균 표면 거칠기를 갖는다.

동시에, 제 1 영역 외부의 두 번째 영역은 에칭 공정 동안 생성 된 반응 생성물을 캡처하고 퇴적하도록 장려하기 위해 평균 표면 거칠기가 크다. 제 1 영역과 제 2 영역 사이의 경계는 에칭의 양이 상대적으로 중요하며, 플라즈마 에칭 장치의 초점 링이 장착되고, 플라즈마 에칭은 기판에서 수행된다.
