VeTek Semiconductor는 중국 최고의 석영 도가니 공급업체이자 제조업체입니다. 우리가 생산하는 석영 도가니는 주로 반도체 및 광전지 분야에 사용됩니다. 그들은 청결과 고온 저항의 특성을 가지고 있습니다. 그리고 당사의 반도체용 석영 도가니는 반도체 실리콘 웨이퍼 생산 공정에서 폴리실리콘 원료의 실리콘 로드 풀링, 로딩, 언로딩의 생산 공정을 지원하며, 실리콘 웨이퍼 생산의 핵심 소모품입니다. VeTek Semiconductor는 중국에서 귀하의 장기적인 파트너가 되기를 기대하고 있습니다.
실리콘 웨이퍼모든 전자 장치의 중요한 구성 요소인 대부분의 반도체의 기본 구성 요소입니다. 따라서 고품질 실리콘 웨이퍼를 제조하는 방법은 점점 더 인기 있는 연구 주제입니다. 실리콘 웨이퍼는 다결정 실리콘으로 만들어집니다. 고순도 다결정 실리콘을 석영 도가니에 넣고 녹을 때까지 가열하여 액체 실리콘을 형성합니다. 그런 다음 작은 단결정 실리콘 종자 막대를 액체 실리콘에 삽입하고 천천히 회전하여 끌어 올립니다.
당기 속도 및 온도를 제어함으로써, 액체 실리콘은 종자 결정에서 점차적으로 단색하여 단결정 구조를 갖는 실리콘 잉곳을 형성한다. 종자 결정은 천천히 당겨서 단결정 실리콘 잉곳이 필요한 직경과 길이로 계속 자랍니다. 마지막으로, 일련의 절단 및 연마 후, 실리콘 웨이퍼가 얻어진다.
실리콘로드 드로잉

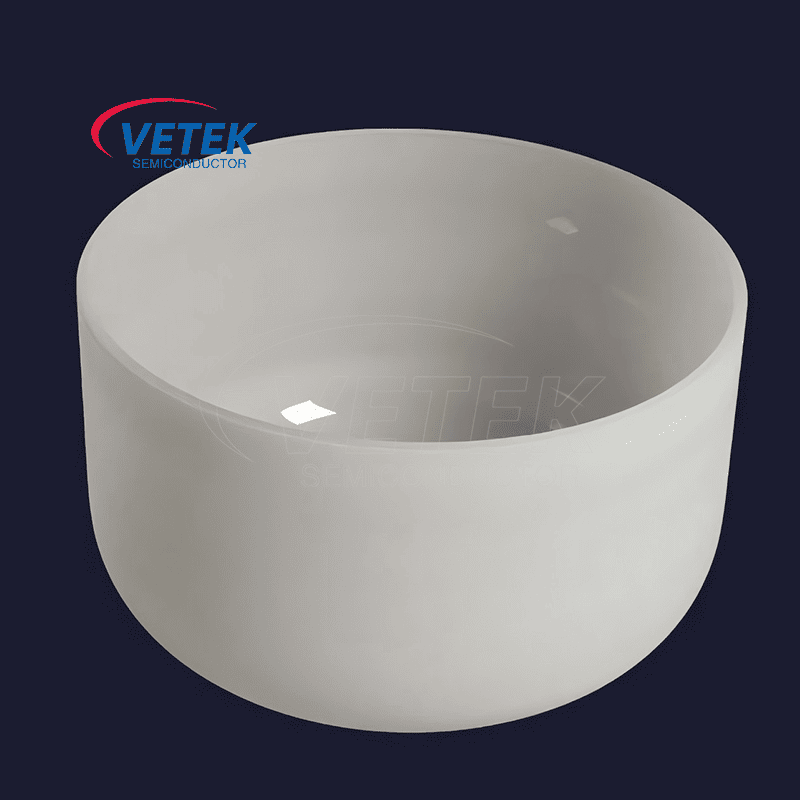

Vetek Quartz Crucibles는 실리콘 웨이퍼 제조의 핵심 구성 요소입니다. 그것들은 이산화탄소로 만들어졌으며 고순도와 고온 저항성이 높은 몇 안되는 물질 중 하나입니다. Vetek 반도체는 천연 석영 모래에서 합성 석영 모래에 이르기까지 다양한 순도 수준의 고순도 석영 도가니를 제공하며 고객 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다.
융합 석영 도가니 다이어그램
제품 기능
● 고순도: 고온 조건 하에서 불순물 오염을 보장하는 99.99% 이상의 순도 쿼츠 물질은 반도체 수준에서 고음 응용에 적합합니다.
● 고온 저항: 석영 도가니 세라믹은 최대 1600°C의 온도를 견딜 수 있어 단결정 실리콘 풀링 공정 중 극한의 고온 요구 사항을 충족할 수 있습니다.
● 우수한 화학적 안정성: 산 및 알칼리 부식에 강하며 고온 용융 실리콘 환경에서 재료의 화학적 안정성을 유지합니다.
● 고도로 사용자 정의. VeTek Semiconductor는 고객에게 14~36인치 석영 도가니를 제공하며 고객 요구 사항에 따라 도가니 코팅, 순도 및 기포 함량까지 맞춤 설정할 수 있습니다.
Vetek Semiconductor는 반도체 제조 분야에 고품질 석영 Crucible 제품을 제공하기 위해 최선을 다하고 있으며 고급 및 고정성 재료에 대한 업계의 엄격한 요구 사항을 충족합니다. 귀하의 문의를 기대합니다.
