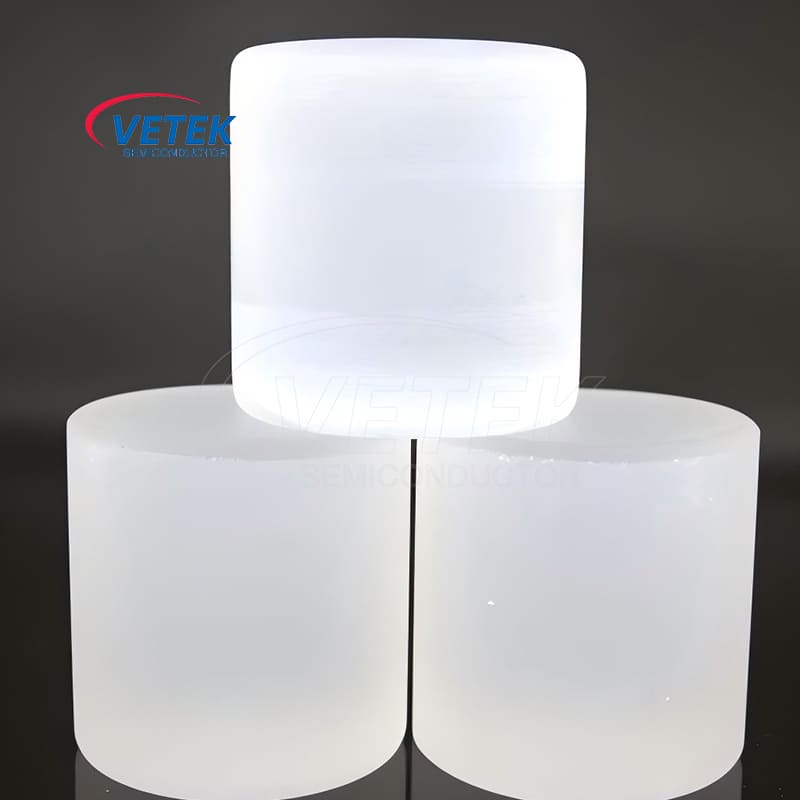

전기 융합 석영

전기 융합 석영은 고순도 SICL4로 만들어지며 수소 산소 불꽃에 의해 녹았다. 제품은 거품이 없습니다. Vetek 반도체는 성숙한 전기 융합 석영 생산 능력과 강력한 생산 능력을 보유하고 있으며 고객 요구에 따라 해당 전기 융합 석영 제품을 제공 할 수 있습니다. Vetek 반도체는 귀하의 문의를 기대합니다.

전기 용융 석영은 고순도 사염화규소(SiCl₄)를 원료로 하고, 수소-산소 불꽃 용해 공정을 통해 정제됩니다. 전기 용융 석영은 내부에 기포가 없으며 성능과 안정성이 뛰어나 열악한 광학 및 반도체 환경에서도 장기간 안정적으로 사용할 수 있습니다. 현재 전기 융합 석영은 반도체 및 광학 분야에서 널리 사용되고 있습니다.


반도체 분야

Electric Fused Quartz

●  전기 용융 석영은 반도체 웨이퍼의 제조 및 가공에 중요한 역할을 하며 일반적으로 웨이퍼 홀더, 캐리어 및 확산관과 같은 부품으로 사용됩니다. 높은 온도 안정성과 내식성은 고온 및 가혹한 화학적 환경에서 재료의 순도와 안정성을 보장하며, 낮은 팽창 계수는 고온 가공 중에 치수 안정성을 보장합니다.


●  사진석판술 마스크. 반도체 제조에서 석영 도가니 세라믹은 포토리소그래피 마스크의 기판 재료로도 사용됩니다. 고순도와 탁월한 광학 투명성으로 인해 자외선 및 심자외선(DUV) 리소그래피 중에 정밀한 패턴 전사가 가능합니다.


● 가스 확산 튜브 및 반응 챔버. 전기 융합 석영으로 제조 된 확산 튜브 및 반응 챔버는 (CVD), 산화 및 확산과 같은 공정에 이상적인 재료입니다. 이 성분들은 고온에서 우수한 내식성을 가지며 반응성 가스와 반응하지 않으므로 불순물의 도입 및 제품 품질을 개선하지 않습니다.


광학 분야


●  고정밀 광학 부품. 전기 융합 석영은 종종 높은 투과율 및 균일 성으로 인해 렌즈, 프리즘 및 반사기와 같은 광학 성분을 제조하는 데 사용됩니다. 특히 높은 투과율 및 저 분산이 필요한 응용 분야에서.


●  UV 및 원자외선 광학 용도. 전기 융합 석영은 UV 및 깊은 UV 밴드에서 우수한 광학 투과율을 가지므로 UV 광학 시스템에 특히 적합합니다. 고순도와 낮은 불순물 함량은 UV 밴드의 광 흡수를 감소시켜 깊은 UV 광학 시스템에서 중요한 재료입니다.


● 레이저 광학 부품. 고 에너지 레이저 시스템에서 Quartz Crucible Ceramic은 종종 고 에너지 레이저 쇼크 및 낮은 비 형사성에 대한 저항으로 인해 레이저 창, 빔 스플리터 및 필터와 같은 구성 요소를 제조하는 데 사용됩니다. 고급 구조는 광 손실과 열 변형을 피하여 고출력 레이저 시스템에 이상적인 선택입니다.


VeTek Semiconductor는 전문 기술팀과 영업팀을 보유하고 있습니다. 전기 융합 석영 제품에 대한 문의를 환영합니다.


VeTek 반도체전기 융합 석영 제품 매장:
