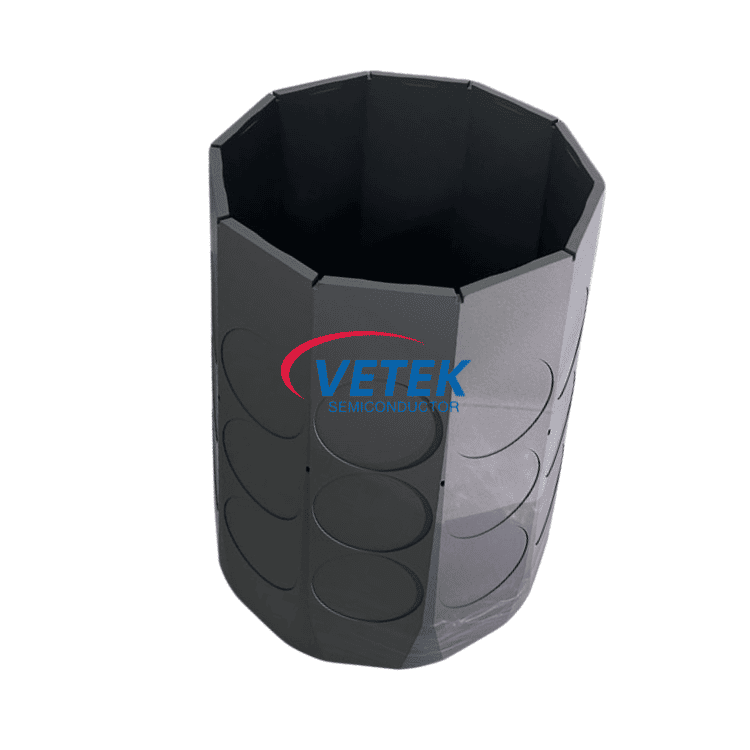

SiC 코팅 에피택셜 반응기 챔버

일반 제품 정보

제품 비즈니스 용어

애플리케이션: Veteksemicon SiC 코팅 에피택셜 반응기 챔버는 까다로운 반도체 에피택셜 공정을 위해 설계되었습니다. 매우 순수하고 안정적인 고온 환경을 제공함으로써 SiC 및 GaN 에피택시 웨이퍼의 품질을 크게 향상시켜 고성능 전력 칩 및 RF 장치 제조의 핵심 초석이 됩니다.

제공할 수 있는 서비스: 고객 응용 시나리오 분석, 자료 매칭, 기술 문제 해결.

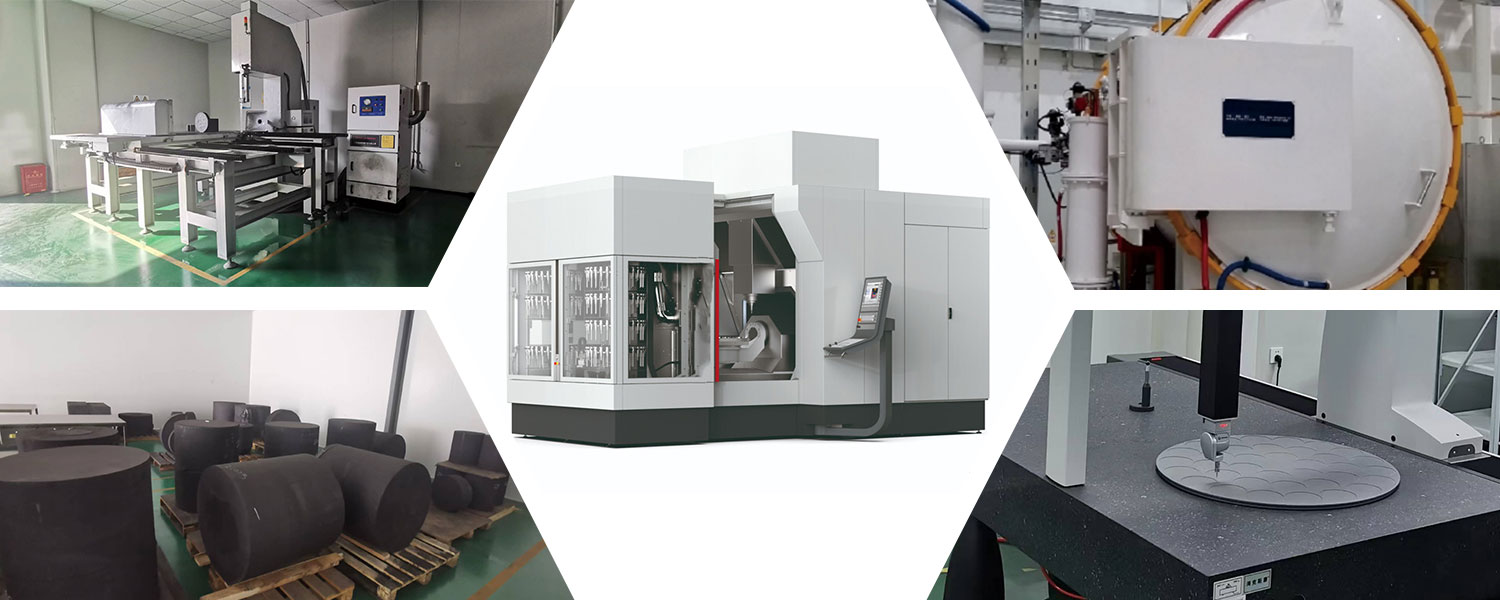

회사 프로필：Veteksemicon에는 20년의 재료 경험과 R&D, 생산, 테스트 및 검증 능력을 갖춘 전문가 팀인 2개의 실험실이 있습니다.

나의 라이벌 SiC 코팅 에피택시 반응기 챔버 핵심 장점

1. 슈퍼 내식성

Veteksecon의 반응 챔버는 독점 CVD 공정을 사용하여 기판 표면에 매우 조밀하고 순도가 높은 탄화규소 코팅을 증착합니다. 이 코팅은 SiC 에피택셜 공정에서 일반적으로 발생하는 HCl 및 H2와 같은 고온 부식성 가스의 침식을 효과적으로 방지하여 장기간 사용 후 기존 흑연 부품에서 발생할 수 있는 표면 다공성 및 입자 이탈 문제를 근본적으로 해결합니다. 이러한 특성은 수백 시간의 연속 작동 후에도 반응 챔버의 내벽이 매끄럽게 유지되어 챔버 오염으로 인한 웨이퍼 결함을 크게 줄입니다.

2. 고온 안정성

탄화규소의 우수한 열 특성 덕분에 이 반응 챔버는 최대 1600°C의 연속 작동 온도를 쉽게 견딜 수 있습니다. 열팽창 계수가 매우 낮기 때문에 반복적인 급속 가열 및 냉각 중에 부품의 열 응력 축적이 최소화되어 열 피로로 인한 미세 균열이나 구조적 손상을 방지할 수 있습니다. 이러한 탁월한 열 안정성은 에피택셜 공정, 특히 고온 환경이 필요한 SiC 동종에피택시에 대한 중요한 공정 창과 신뢰성 보장을 제공합니다.

3. 고순도 및 저공해

우리는 최종 장치 성능에 대한 에피택셜 레이어 품질의 결정적인 영향을 잘 알고 있습니다. 따라서 Veteksemicon은 가능한 가장 높은 코팅 순도를 추구하여 99.9995% 이상의 수준에 도달하도록 보장합니다. 이러한 높은 순도는 금속 불순물(예: Fe, Cr, Ni 등)이 고온에서 공정 분위기로 이동하는 것을 효과적으로 억제하여 이러한 불순물이 에피택셜층 결정의 품질에 미치는 치명적인 영향을 방지합니다. 이는 고성능, 고신뢰성 전력 반도체 및 무선 주파수 장치 제조를 위한 견고한 소재 기반을 마련합니다.

4. 장수명 설계

코팅되지 않았거나 기존의 흑연 구성 요소에 비해 SiC 코팅으로 보호된 반응 챔버는 몇 배 더 긴 서비스 수명을 제공합니다. 이는 주로 코팅이 기판을 포괄적으로 보호하여 부식성 공정 가스와의 직접적인 접촉을 방지하기 때문입니다. 이러한 연장된 수명은 상당한 비용 이점으로 직접적으로 이어집니다. 고객은 장비 가동 중지 시간, 예비 부품 조달 및 챔버 구성 요소의 주기적인 교체와 관련된 유지 관리 인건비를 크게 줄여 전체 생산 운영 비용을 효과적으로 낮출 수 있습니다.

5. 생태사슬 검증 승인

나의 라이벌 SiC 코팅 에피택셜 반응기 챔버'의 생태학적 사슬 검증은 원자재부터 생산까지 포괄하며, 국제 표준 인증을 통과했으며, 반도체 및 신에너지 분야에서 신뢰성과 지속 가능성을 보장하기 위한 다수의 특허 기술을 보유하고 있습니다.

자세한 기술 사양, 백서 또는 샘플 테스트 준비에 대해서는 기술 지원팀에 문의하여 Veteksemicon이 프로세스 효율성을 향상시킬 수 있는 방법을 알아보세요.
