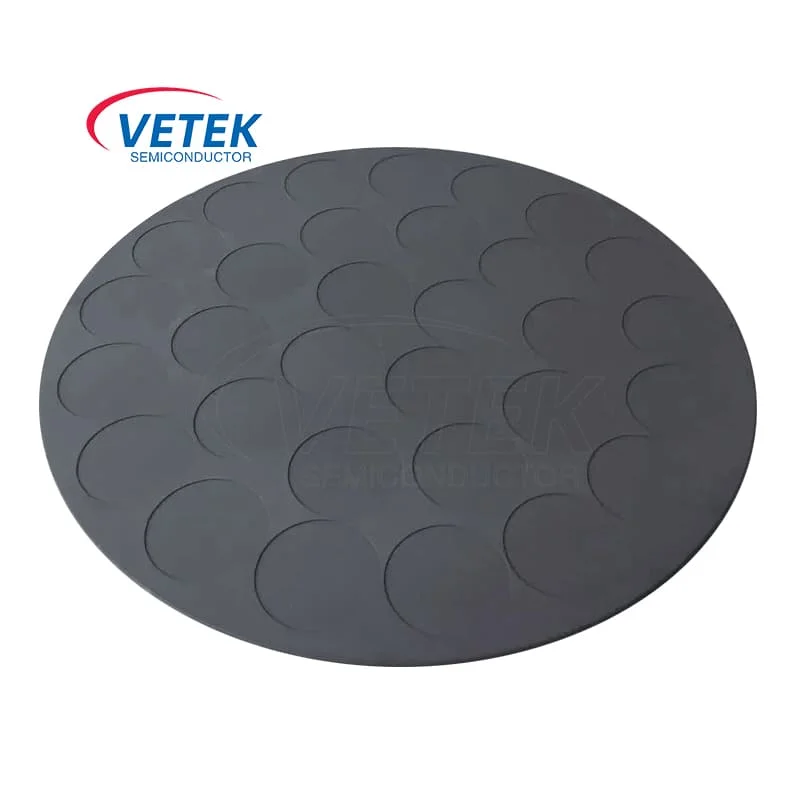

EPI 수신기의 간

전문가로서반도체 제조업체중국에서반도체 EPI 수신기의 간준비 과정에서 핵심 요소입니다SIC에 간장치성능은 에피 택셜 층의 품질에 직접적인 영향을 미칩니다. Power Electronics, RF 장치 및 기타 필드의 SIC 장치에 GAN을 광범위하게 적용하면따라서 EPI 수신기점점 높아질 것입니다. 우리는 반도체 산업을위한 최고의 기술 및 제품 솔루션을 제공하는 데 중점을두고 상담을 환영합니다.

일반적으로 반도체 처리에서 SIC EPI 감수자에 대한 GAN의 역할은 다음과 같습니다.:

● 고온 처리 능력: Sic epi 감수자 (실리콘 카바이드 에피 택셜 성장 디스크에 기초한 GAN)는 주로 질화 갈륨 (GAN) 에피 택셜 성장 공정, 특히 고온 환경에서 주로 사용됩니다. 이 에피 택셜 성장 디스크는 일반적으로 1000 ° C에서 1500 ° C 사이의 매우 높은 가공 온도를 견딜 수있어 GAN 재료의 에피 택셜 성장 및 실리콘 카바이드 (SIC) 기질의 가공에 적합합니다.

● 우수한 열 전도성: SIC EPI 감수자는 가열원에 의해 생성 된 열을 SIC 기판으로 균일하게 전달하기 위해 열전도도가 우수해야합니다. 실리콘 카바이드는 열전도율이 매우 높으며 (약 120-150 w/mk), SIC 에피 택시 감수자의 GAN은 실리콘과 같은 기존 재료보다 더 효과적으로 열을 전도 할 수 있습니다. 이 특징은 기질의 온도 균일 성을 유지하여 필름의 품질과 일관성을 향상시키는 데 도움이되기 때문에 질화 질화물 에피 택셜 성장 공정에서 중요합니다.

● 오염 방지: SIC EPI 감수자에 대한 GAN의 재료 및 표면 처리 과정은 성장 환경의 오염을 방지하고 에피 택셜 층에 불순물을 도입하지 않아야합니다.

전문 제조업체로서EPI 수신기의 간, 다공성 흑연그리고TAC 코팅 플레이트중국에서 Vetek 반도체는 항상 맞춤형 제품 서비스를 제공해야하며 업계에 최고의 기술 및 제품 솔루션을 제공하기 위해 노력하고 있습니다. 우리는 당신의 상담과 협력을 진심으로 기대합니다.

CVD SIC 코팅 필름 결정 구조

CVD SIC 코팅의 기본 물리적 특성

반도체 SIC EPI 감수자 생산 상점의 간
