CVD SIC 코팅 배럴 감수기

에피 택시 성장은 단결정 기판 (기질)에서 단결정 필름 (단결정 층)을 재배하는 과정이다. 이 단결정 필름을 에피 층이라고합니다. 에피 층과 기질이 동일한 물질로 만들어지면,이를 동종 에피 택시 성장이라고한다. 다른 재료로 만들어지면 이종 에피 택셜 성장이라고합니다.

에피 택셜 반응 챔버의 구조에 따르면, 수평과 수직의 두 가지 유형이 있습니다. 수직 에피 택셜 퍼니스의 감수자는 작동 중에 지속적으로 회전하므로 균일 성이 우수하고 생산량이 많으며 주류 에피 택셜 성장 솔루션이되었습니다. CVD SIC 코팅 배럴 감수자는 배럴 유형 에피 택셜 가로의 핵심 구성 요소입니다. Vetek 반도체는 EPI 용 SIC 코팅 흑연 배럴 감수자의 생산 전문가입니다.

MOCVD 및 HVPE와 같은 에피 택셜 성장 장비에서, SIC 코팅 된 흑연 배럴 감수기는 웨이퍼를 고정하여 성장 공정 동안 안정 상태를 유지하는 데 사용됩니다. 웨이퍼는 배럴 유형 감수자에 배치됩니다. 생산 공정이 진행됨에 따라, 감수체는 웨이퍼를 골고루 가열하기 위해 연속적으로 회전하는 반면, 웨이퍼 표면은 반응 가스 흐름에 노출되어 궁극적으로 균일 한 에피 택셜 성장을 달성합니다.

CVD SIC 코팅 배럴 유형 감수기 회로도

에피 택셜 성장 용광로는 부식성 가스로 가득 찬 고온 환경입니다. 이러한 가혹한 환경을 극복하기 위해 Vetek 반도체는 CVD 방법을 통해 흑연 배럴 감수자에 SIC 코팅 층을 추가하여 SIC 코팅 흑연 배럴 감수자를 얻었습니다.

구조적 특징 :

●  균일 한 온도 분포: 배럴 모양의 구조는 열을 더 고르게 분배하고 국부 과열 또는 냉각으로 인해 웨이퍼의 응력 또는 변형을 피할 수 있습니다.

●  공기 흐름 교란을 줄입니다: 배럴 모양의 감수자의 설계는 반응 챔버에서 공기 흐름의 분포를 최적화하여 가스가 웨이퍼 표면에 부드럽게 흐르도록하여 평평하고 균일 한 에피 택셜 층을 생성하는 데 도움이됩니다.

●  회전 메커니즘: 배럴 모양의 감수자의 회전 메커니즘은 에피 택셜 층의 두께 일관성 및 재료 특성을 향상시킵니다.

●  대규모 생산: 배럴 모양의 감수자는 200mm 또는 300mm 웨이퍼와 같은 큰 웨이퍼를 운반하는 동안 구조적 안정성을 유지할 수 있으며, 이는 대규모 대량 생산에 적합합니다.

Vetek 반도체 CVD SIC 코팅 배럴 유형 감수기는 고급 흑연 및 CVD SIC 코팅으로 구성되어 감수자가 부식성 가스 환경에서 오랫동안 작동 할 수 있으며 우수한 열전도율과 안정적인 기계적지지를 갖습니다. 웨이퍼가 균등하게 가열되고 정확한 에피 택셜 성장을 달성하는지 확인하십시오.

CVD SIC 코팅의 기본 물리적 특성

CVD SIC 코팅의 기본 물리적 특성
재산	전형적인 가치
결정 구조	FCC β 상 다결정, 주로 (111) 배향
밀도	3.21 g/cm³
경도	2500 Vickers 경도 (500g 부하)
곡물 크기	2 ~ 10mm
화학적 순도	99.99995%
열용량	640 J · Kg-1·케이-1
승화 온도	2700 ℃
굽힘 강도	415 MPa RT 4 점
영률	430 gpa 4pt end, 1300 ℃
열전도율	300W · m-1·케이-1
열 팽창 (CTE)	4.5 × 10-6K-1

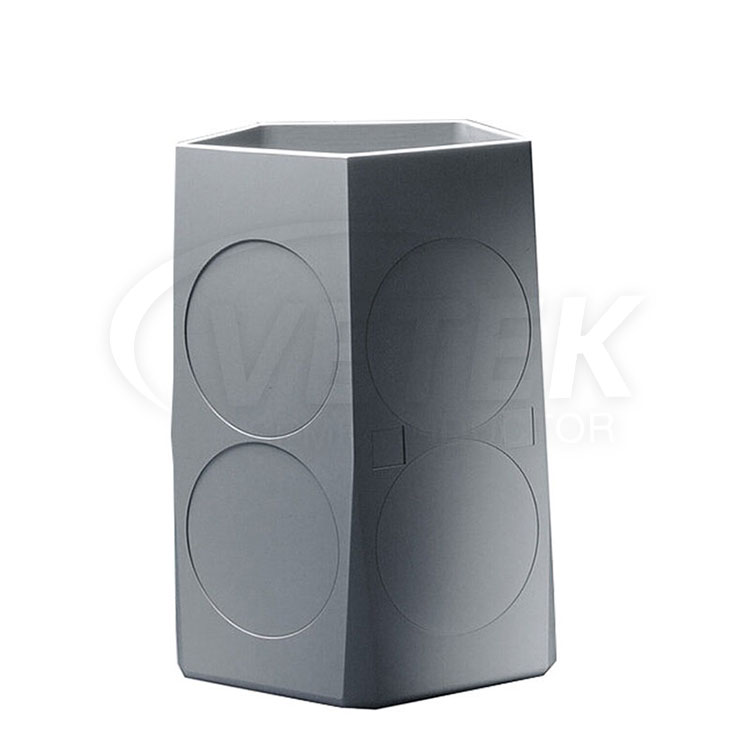

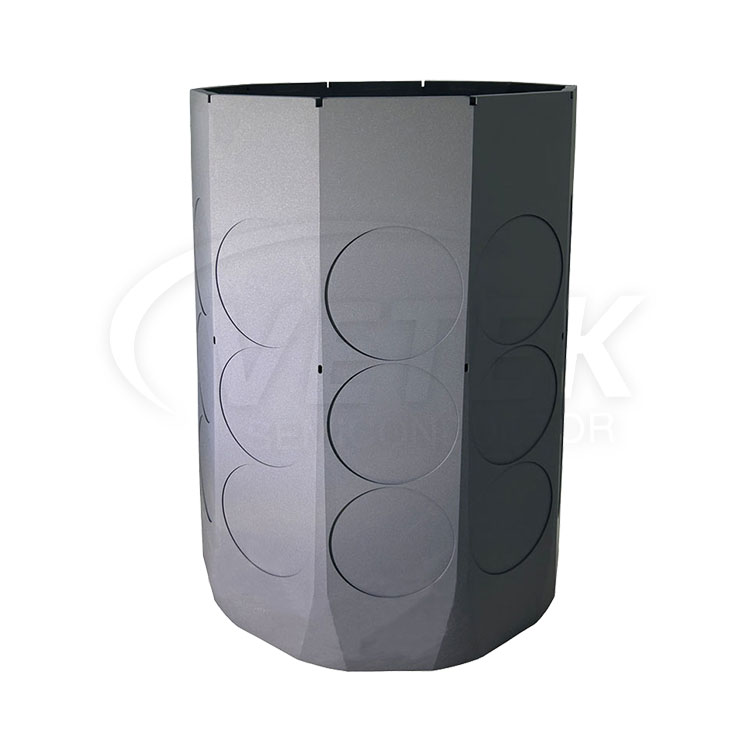

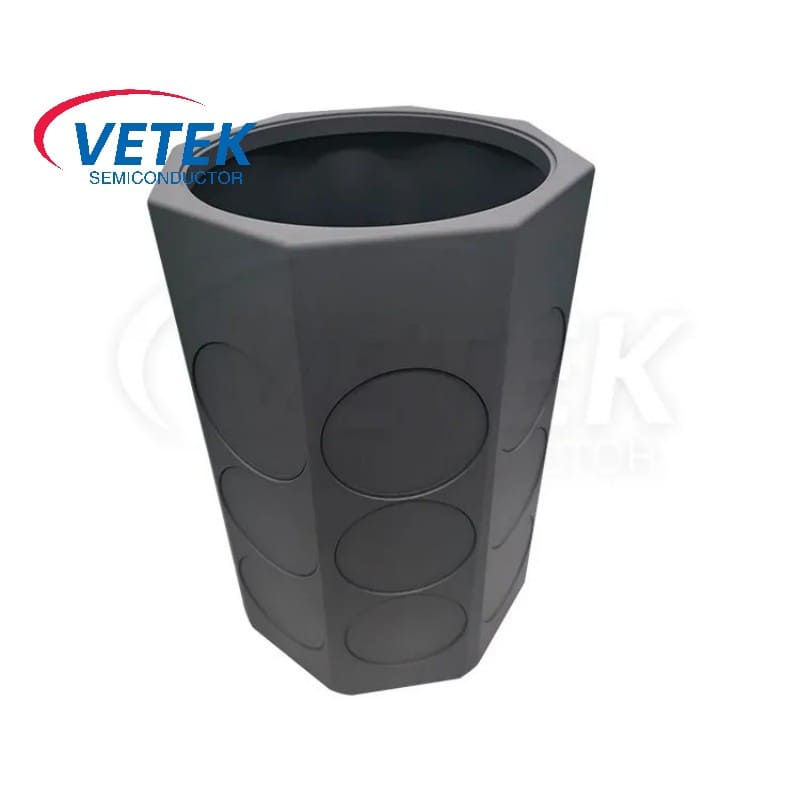

Vetek 반도체 CVD SIC 코팅 배럴 유형 감수기
