핵심 결론:올바른 CVD SiC, TaC 코팅 또는 Solid SiC를 선택하면 에피택시/에칭 라인의 입자 수준과 구성 요소 수명이 직접적으로 결정됩니다. 이 기사에서는 주요 장비 교체 솔루션 및 주요 지표와 일치하는 온도, 분위기 및 공정별 ​​명확한 선택 경계를 제공하여 빠른 결정을 내리고 위험을 줄이는 데 도움을 줍니다.

GaN MOCVD 공정에서 흑연 기반 SiC 코팅 서셉터는 일반적으로 NH3/H2 분위기 하에서 1100°C에서 수백 시간 동안 안정적으로 작동할 수 있습니다. 그러나 열장의 불균일성으로 인해 가장자리와 중앙 영역 사이의 코팅 수명 차이가 50%를 초과할 수 있습니다. SiC PVT 결정 성장 공정에서 온도가 1600°C를 초과하면 SiC 코팅이 승화 및 분해되기 시작하므로 TaC 코팅 또는 고체 SiC 솔루션으로 전환해야 합니다. 잘못된 구성 요소 재료 선택의 결과 — 기껏해야 2~3개월마다 소모품을 교체하는 것입니다. 최악의 경우 입자 오염으로 인해 웨이퍼 퍼니스 전체가 폐기되는 경우도 있습니다. 이 기사는 VeTek Semiconductor 기술팀(Xiao 박사의 지도 하에)이 작성했으며, 에피택시/에칭/PVT 엔지니어를 위한 "장비 모델 → 공정 조건 → 부품 선택 → 수명 기대"의 체계적인 의사 결정 프레임워크를 구축하여 재료를 신속하게 일치시키고, 입자를 제어하고, 공급업체를 평가하는 데 도움을 주고자 합니다.

1. 공정 조건에 따라 SiC 코팅, TaC 코팅 또는 고체 SiC를 선택하는 방법은 무엇입니까?

핵심 결론:"온도 → 대기 → 공정 유형"의 3가지 측면을 결정합니다. 1600°C 이하에서 CVD SiC 코팅을 우선시합니다. >2000°C 또는 강한 부식성 대기의 경우 TaC를 선택합니다. 에칭 및 초고청정도 시나리오에서는 Solid SiC를 우선시합니다.

실제 생산 라인을 선택할 때 엔지니어는 "GaN 또는 SiC 에피택시를 실행하는 Aixtron/Veeco 장비의 경우 어떤 온도와 어떤 분위기에서 어떤 코팅을 사용해야 합니까?"라고 가장 자주 묻습니다. 대답은 복잡하지 않지만 세 가지 차원이 서로 연결되어야 합니다.

온도 창이 첫 번째 임계값입니다.

CVD SiC 코팅은 약 2000~2100°C 이하에서도 구조적 무결성을 유지할 수 있습니다. 이 범위를 벗어나면 부적합한 증발(우선적 실리콘 휘발)이 발생하여 표면이 거칠어지고 입자가 증가합니다. TaC 코팅은 녹는점이 3880°C에 달하며 2400°C 이상의 PVT 결정 성장 환경에서도 매우 낮은 증기압을 유지할 수 있습니다. Solid SiC는 코팅 기판 인터페이스 문제가 없으며 반복적인 열 충격을 받는 챔버 구성 요소를 에칭하는 데 적합합니다.

대기와 부식성이 코팅의 화학적 안정성을 결정합니다.

NH3, H2 또는 염소계 가스가 포함된 환경에서는 SiC 코팅이 잘 작동하지만 고온 수소에 의한 SiC의 부식 속도는 TaC보다 훨씬 높습니다. 실험 데이터에 따르면 고온 암모니아에서 TaC의 부식 속도는 SiC의 약 1/6이며, 수소에서는 1/10까지 낮을 수도 있습니다. 따라서 SiC 에피택시 또는 GaN MOCVD의 표준 조건은 대부분 SiC 코팅을 사용하는 반면, 고부식 또는 초고온 시나리오에서는 TaC로 전환해야 합니다.

프로세스 유형 및 구성 요소 기능 일치

• GaN MOCVD/Si 에피택시: 고순도 흑연 + CVD SiC 코팅 서셉터, 예열 링 우선

• SiC PVT 결정 성장: 흑연 핫존 부품에 TaC 코팅을 적극 권장합니다.

• 플라즈마 에칭(포커스 링 등): 입자 요구 사항 및 비용에 따라 고체 SiC 또는 SiC 코팅 흑연 모두 가능

• 입자에 매우 민감한 챔버 중요 부품: 코팅 인터페이스가 없는 고체 SiC를 우선시합니다.

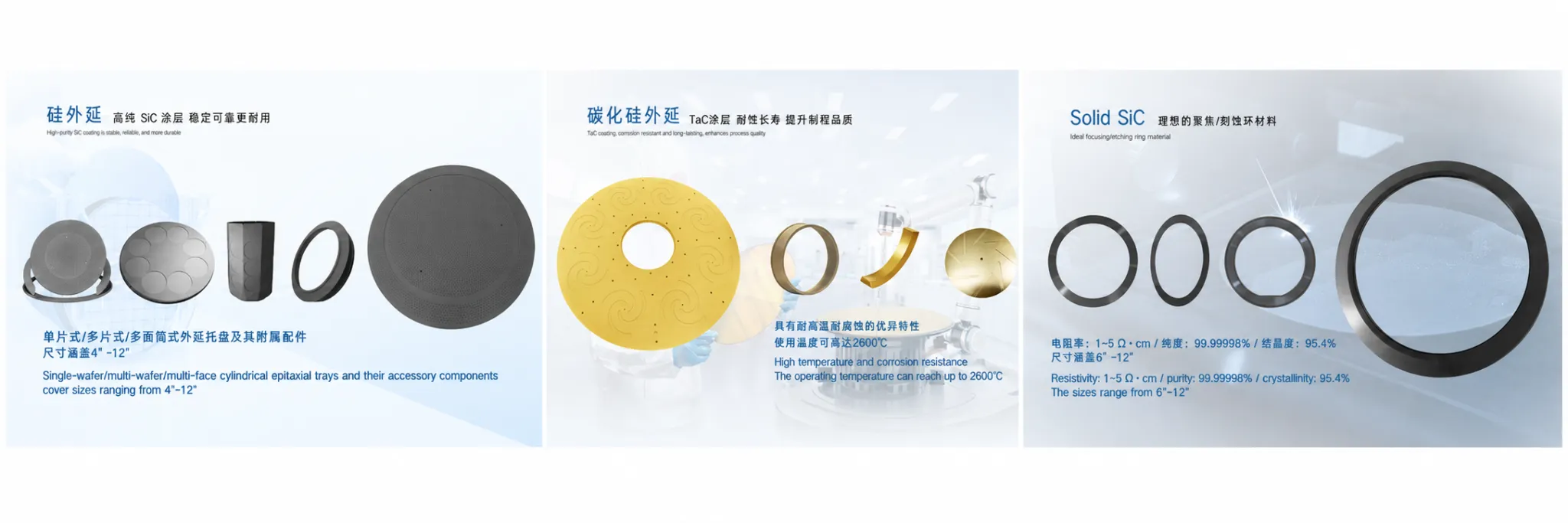

그림 1 – VeTek 주요 제품 쇼케이스

2. Aixtron/Veeco 흑연 서셉터 호환성 및 맞춤형 교체 솔루션

핵심 결론:VeTek은 Aixtron G10, Veeco K465i, ASM Epsilon 등과 같은 주요 플랫폼을 포괄하는 고객 도면 또는 원래 예비 부품을 기반으로 한 1:1 맞춤화를 지원합니다. 표준 제품은 신속하게 배송될 수 있습니다. 맞춤형 부품은 일반적으로 3~6주가 소요됩니다.

많은 엔지니어들이 가장 걱정하는 것은 '만들 수 있는지'가 아니라 '원래 부품만큼 안정적이고 리드 타임을 제어할 수 있으며 완전한 검사 보고서가 제공되는지'입니다. VeTek의 핵심 기능 중 하나는 주요 장비 브랜드와의 호환성을 유지하면서 도면에 따른 완전한 맞춤화입니다.

주요 장비 호환성 빠른 참조

아래 표는 내부 기술 검토 또는 조달 평가에 직접 사용될 수 있습니다.

실제 프로젝트에서는 고객으로부터 원래의 예비 부품이나 CMM 도면을 받는 경우가 많습니다. 기술팀은 열장 일치 및 치수 공차를 확인한 후 기판 순도, 코팅 두께 및 표면 거칠기에 대한 권장 사항을 제공하고 고객의 현장 검증을 위한 샘플을 제공합니다.

3. CVD SiC 코팅 두께 균일성 및 입자 제어를 위한 주요 지표

핵심 결론:±5% 이내로 제어되는 두께 균일성, 이론값에 가까운 밀도, 제어 가능한 표면 거칠기는 분말 탈락 및 입자 오염을 억제하는 핵심입니다. 순도 목표는 5ppm 미만이며, 중요한 금속 불순물은 GDMS/ICP-OES로 추적됩니다.

입자 문제는 거의 모든 에피택시 엔지니어의 악몽입니다. 코팅에 국소적인 얇은 점, 기공 또는 미세 균열이 생기면 반복적인 열 순환과 부식성 가스 공격으로 분말이 떨어져 나가 웨이퍼 결함 밀도가 직접적으로 높아집니다.

두께와 균일성

일반적인 CVD SiC 코팅 두께는 100~200μm입니다. VeTek은 공정 매개변수 및 유동장 제어를 통해 두께 균일성을 ±5% 이내로 안정화합니다. 1000회 이상의 열 충격 주기(실온 ⇔ 1100°C) 후에도 코팅은 박리 현상을 보이지 않으며 입자 결함 ≤0.1/cm²라는 엄격한 GaN MOCVD 요구 사항을 충족할 수 있습니다.

순도 및 검사

코팅 및 구성 요소의 전체 순도는 5ppm 미만일 수 있으며 일부 제품은 99.99995%에 도달합니다. 우리는 미량 금속 분석에 ICP-OES 및 GDMS를 사용하여 Fe 및 Ni와 같은 중요한 불순물을 제어 가능한 수준으로 유지하고 에피택셜 층 도핑 또는 캐리어 농도에 대한 간섭을 방지합니다.

밀도 및 표면상태

CVD 공정을 통해 형성된 β-SiC 다결정층은 밀도가 이론치(약 3.21g/cm3)에 가깝고 기공률이 매우 낮습니다. 표면 거칠기(Ra)는 고객 공정 요구사항에 따라 조정될 수 있어 입자 생성원이 되는 것을 방지하면서 충분한 기계적 맞물림을 보장합니다.

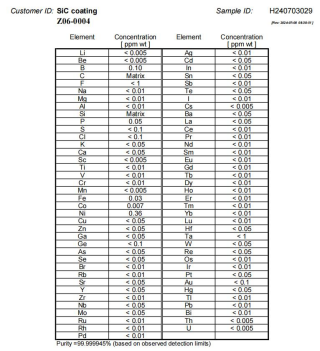

그림 2 – CVD SiC 코팅에 대한 GDMS 검사 보고서

4. 사례 연구: 가장자리 황변을 해결하여 코팅 수율을 50%에서 90%로 향상

핵심 결론:VeTek은 미세 응력을 제거하기 위해 초기 증착 속도와 유동장을 정밀하게 제어함으로써 고객의 MOCVD 흑연 서셉터의 코팅 수율을 약 50%에서 90%로 향상시키고 서비스 수명을 크게 연장했습니다.

실제 생산라인에서 있었던 이야기입니다. 고객은 가장자리가 황변되고 일부 흑연 서셉터가 벗겨지는 경향이 있어 배치의 전체 코팅 수율이 오랫동안 약 50%를 유지하고 높은 라인 유지 관리 비용과 웨이퍼 위험이 발생한다고 보고했습니다.

Xiao 박사가 이끄는 기술팀이 개입한 후 두 가지 방향에 초점을 맞췄습니다. 첫째, 초기 단계의 증착 속도가 너무 빨라 코팅에 내부 응력이 축적되었습니다. 둘째, 가장자리와 중앙 영역 사이의 유동장 차이로 인해 국부적인 두께 초과 또는 두께 미만이 발생했습니다. MTS/H2 비율, 증착 온도 프로파일 및 고정물 유동장 설계를 최적화하여 미세 응력을 효과적으로 해제했습니다. 궁극적으로 해당 배치 및 후속 생산의 코팅 수율은 90% 이상으로 안정화되었고 고객의 교체 주기가 확실히 연장되었으며 입자 불만이 크게 감소했습니다.

이 사례는 "코팅 능력"이 단지 출발점일 뿐임을 보여줍니다. “안정적으로 코팅하고, 오래 지속되며, 파티클을 제어하는 ​​것”은 엔지니어가 관심을 갖는 진정한 가치입니다. 데이터는 어떤 프로모션보다 더 큰 의미를 갖습니다.

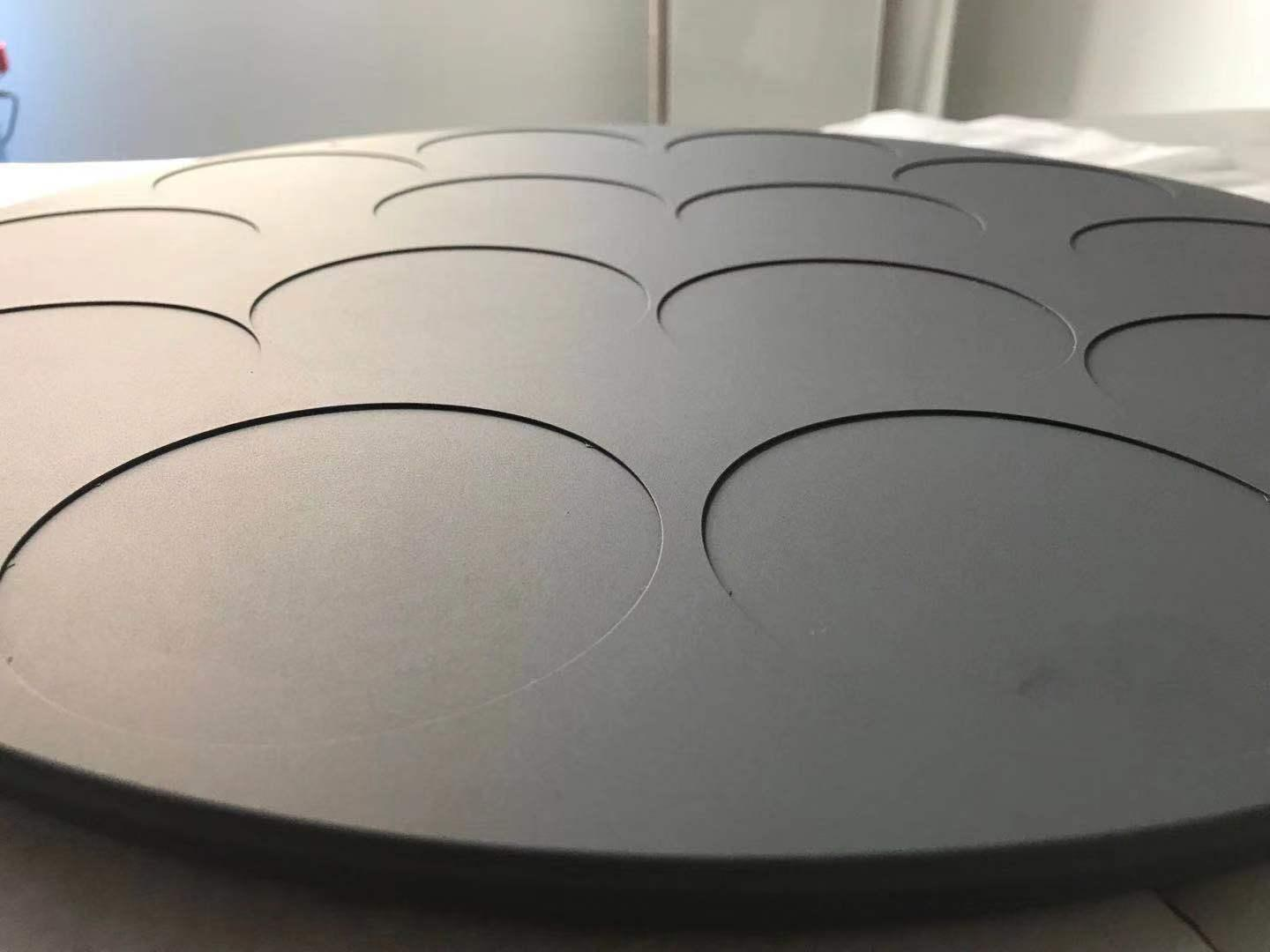

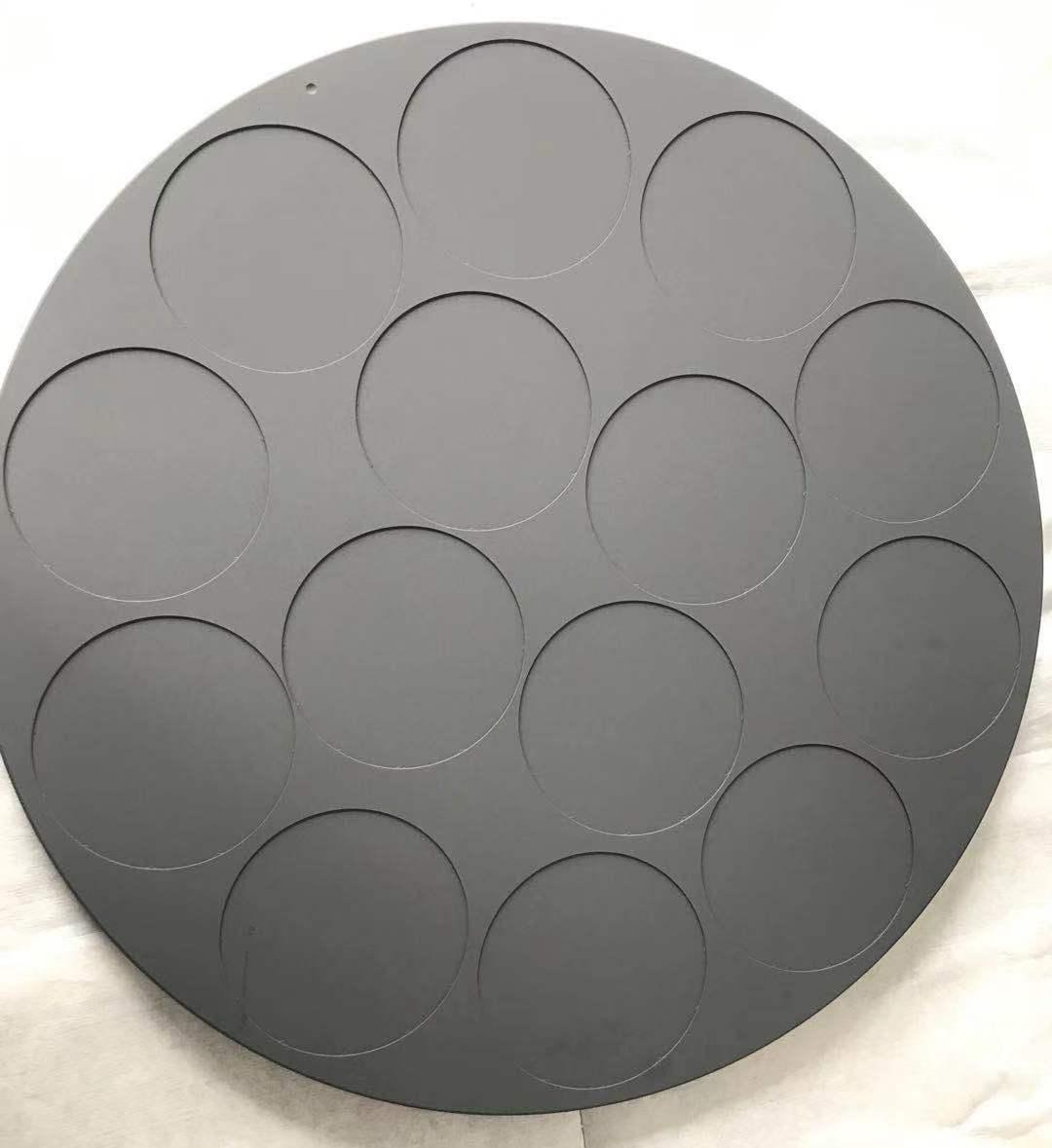

그림 3 – 표면 색상이 균일하고 결함이 없는 고순도 CVD 실리콘 카바이드 코팅 흑연 서셉터

5. 고체 SiC와 코팅 흑연 부품의 차이점과 적용 가능한 시나리오

핵심 결론:코팅된 흑연 부품은 비용이 저렴하고 열 반응이 빨라 대부분의 에피택시 서셉터에 적합합니다. Solid SiC는 인터페이스 위험이 없고 플라즈마 저항성이 더 강해 요구 사항이 높은 에칭 부품과 매우 긴 수명 시나리오에 적합합니다.

많은 선택 회의에서 코팅된 흑연을 사용해야 할까요, 아니면 바로 Solid SiC로 가야 할까요?에 대해 고민하고 있습니다. 이 둘은 단순히 "어느 것이 더 나은가"에 관한 것이 아니라 애플리케이션 시나리오와 총 소유 비용(TCO) 간의 균형을 유지하는 것입니다.

코팅된 흑연 부품의 장점:높은 기판 열 전도성, 빠른 가열, 제어 가능한 비용; 코팅은 화학적 장벽과 입자 억제 기능을 제공합니다. 높은 열 균일성이 요구되는 대형 GaN/SiC 에피택시 서셉터에 적합합니다.

고체 SiC의 장점:코팅-기판 인터페이스가 없고 박리 위험이 없는 단일체 β-SiC; 순도는 5N-7N에 도달할 수 있으며 플라즈마 침식에 대한 뛰어난 저항력을 갖고 있으며 초점 링 및 샤워헤드와 같은 중요한 에칭 부품에 적합하며 수명은 최대 2000시간 이상입니다.

6. 부품 전체 수명주기 관리 및 세척 및 재생의 가치

핵심 결론:설치 모니터링 및 이상 경고부터 전문적인 청소 및 재생에 이르기까지 폐쇄 루프 관리를 구성하면 TCO를 크게 줄이고 새 부품 조달 빈도를 줄일 수 있습니다. VeTek은 Aixtron/Veeco 및 기타 장비에 대한 전용 청소 서비스를 제공합니다.

많은 공장에서는 코팅된 부품을 "사용하고 폐기하는" 소모품으로 취급합니다. 실제로 전문적인 세척 및 재생 후에 구성 요소의 상당 부분을 입자 수준 및 새 부품, 특히 Aixtron 및 Veeco 플랫폼용 서셉터 및 예열 링에 가까운 열 성능으로 복원할 수 있습니다.

설치 시간, 누적 작동 시간, 각 청소 후 표면 상태, 입자 테스트 결과 등을 기록하는 간단한 수명 주기 로그를 작성하는 것이 좋습니다. 코팅이 눈에 띄게 황변되거나 국부적으로 박리되거나 지속적으로 입자가 초과되는 경우에만 느낌에 따라 조기에 폐기하기보다는 교체 결정을 내려야 합니다.

그림 4 – CVD SiC 코팅 흑연 부품 세척 서비스

7. 공급업체 평가 포인트 및 VeTek 서비스 역량

핵심 결론:ISO9001 시스템, 완전한 검사 보고서(GDMS/ICP-OES), 샘플 지원, 리드 타임 신뢰성 및 영어 기술 커뮤니케이션 기능에 중점을 둡니다. VeTek은 연중무휴 24시간 지원 및 해외 고객 서비스 경험을 보유하고 있습니다.

엄격한 공급업체 자격 요건을 갖춘 해외 고객이나 공장의 경우 다음 사항이 특히 중요합니다.

• 품질 시스템: ISO9001, 공정 관리 및 추적 가능.

• 검사 기능: 코팅 및 기판에 대한 완전한 재료 분석 보고서를 제공합니다.

• 샘플 및 리드타임: 샘플 평가 지원; 표준 제품은 빠르게 배송되고, 맞춤형 부품은 일반적으로 3~6주가 소요되며, 긴급 주문은 협상을 통해 신속하게 배송될 수 있습니다.

• 기술 커뮤니케이션: 영업팀과 엔지니어링팀 모두 영어로 유창하게 커뮤니케이션할 수 있어 해외 고객의 커뮤니케이션 비용이 절감됩니다.

• 판매 후 대응: 코팅이나 부품에 이상이 있을 경우 기술 지원 및 고장 분석 지원을 제공합니다.

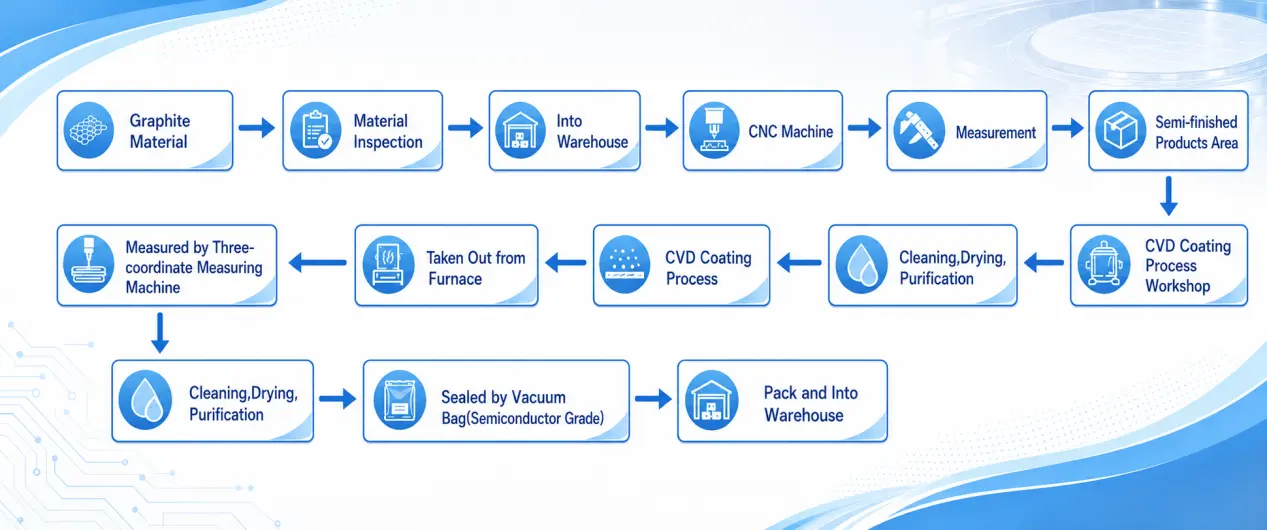

그림 5 – VeTek 제품 주문 전체 프로세스

8. FAQ

(1). 제품이 도면을 기반으로 한 완전한 사용자 정의를 지원합니까? 어떤 주요 장비와 일치할 수 있습니까?

예. Aixtron G10, Veeco, ASM, AMEC, TEL과 같은 플랫폼과 호환되는 서셉터, 예열 링, 전환 링, 하프문, 포커스 링 등을 사용자 정의할 수 있습니다.

(2). 순도는 어떻게 보장되나요? 금속 불순물은 어느 수준까지 관리되나요?

코팅 및 부품 순도는 5ppm 미만일 수 있으며 일부는 99.99995%에 달합니다. ICP-OES, GDMS 및 기타 장비는 추적 분석에 사용되며 완전한 보고서가 제공됩니다.

(3). CVD SiC/TaC 코팅의 두께 균일성과 수명은 어떻습니까?

두께 균일성은 일반적으로 두께 100~200μm에서 ±5% 이내로 제어됩니다. 적절한 프로세스 창에서 GaN MOCVD 서셉터 수명은 500~1000시간 범위에 도달할 수 있습니다. 초고온 시나리오에서는 TaC 또는 Solid SiC로 전환해야 합니다.

(4). 샘플 테스트가 지원됩니까? 대량 주문의 일반적인 리드타임은 얼마나 됩니까?

샘플 평가가 지원됩니다. 표준 제품은 신속하게 배송될 수 있습니다. 맞춤형 부품은 설계 복잡성과 수량에 따라 일반적으로 3~6주가 소요됩니다. 긴급 주문은 협상을 통해 신속하게 처리될 수 있습니다.

(5). 어떤 품질 시스템 인증이 가능한가요? 검사 보고서 및 애프터 서비스 지원이 제공될 수 있나요?

ISO9001 품질 경영 시스템이 마련되어 있습니다. 연중무휴 온라인 기술 지원과 함께 재료 및 코팅 분석 보고서가 제공될 수 있습니다. 해외고객을 위한 영어소통이 원활합니다.

9. 요약 및 다음 단계

선택은 "가장 비싼 것을 선택"하거나 "가장 두꺼운 것을 선택"하는 것이 아니라 "장비, 프로세스 창 및 입자 예산 내에서 성능과 비용의 균형이 가장 잘 맞는 솔루션을 찾는 것"에 관한 것입니다. 이 핸드북이 결정 프레임워크를 신속하게 확립하는 데 도움이 되기를 바랍니다. 먼저 온도와 대기를 살펴본 다음 코팅이나 Solid SiC를 일치시키고 마지막으로 데이터를 통해 수명과 입자 성능을 검증합니다.

엑스트론, Veeco 또는 기타 플랫폼의 서셉터, 예열 링 또는 핫존 구성 요소에 대한 교체 솔루션을 평가하는 경우 VeTek 기술 팀에 직접 문의하실 수 있습니다. 우리는 귀하의 도면이나 기존 예비 부품을 기반으로 맞춤화 권장 사항, 샘플 지원 및 완전한 검사 보고서를 제공할 수 있습니다. Xiao 박사와 엔지니어링 팀은 언제든지 열장 최적화 또는 특수 구조 개발 요구 사항에 대해 논의할 준비가 되어 있습니다.

제품에 대한 자세한 내용과 기술적인 정보를 원하시면저희에게 연락주세요.

주요 참고자료 및 데이터 소스

1. VeTek Semiconductor 내부 엔지니어링 데이터 - GaN MOCVD 공정에서 SiC 코팅 흑연 서셉터 수명이 500~1000시간이고, 가장자리 황변 현상을 해결한 후 코팅 수율이 50%에서 90%로 향상되었으며 기타 실제 사례도 있습니다[1].

2. T/CASME 2000-2025 반도체 에피택시용 실리콘 카바이드 코팅 흑연 서셉터에 대한 기술 사양 - 반도체 에피택시 제품에 적용할 수 있는 고순도 등방성 흑연 기판에서 CVD 공정으로 준비된 SiC 코팅 흑연 서셉터에 대한 기술 요구 사항을 지정합니다.

3. T/CASME 2085-2025 실리콘 카바이드 결정 성장을 위한 탄탈륨 카바이드 코팅 제품에 대한 기술 사양 — SiC 결정 성장 시나리오에서 TaC 코팅 흑연 제품에 대한 기술 사양.

4. Nakamura 등, "흑연 기판의 소결 탄탈륨 카바이드 코팅: 벌크 및 에피택셜 성장을 위한 신뢰성 높은 보호 코팅", Applied Physics Letters, Vol. 106, 082108, 2015. — TaC 코팅이 고온(>2000°C) 및 강한 부식성 대기에서 흑연 기판을 효과적으로 보호하여 SiC 코팅의 명확한 성능 경계를 형성할 수 있음을 확인합니다.

5. Wang 등, "Si에 대한 SiC의 성장에 대한 탄화 완충층의 영향", Journal of Crystal Growth, Vol. 199, pp. 564–567, 1999. — Scopus 및 Web of Science에 색인된 SiC CVD 성장 공정의 버퍼층 효과 및 표면 형태 제어에 대해 논의합니다.

참고: 본문에 나오는 수명 및 성능 데이터는 일반적인 참고 값입니다. 실제 성능은 특정 프로세스 조건, 장비 상태 및 유지 관리 수준의 영향을 받습니다. 실제 측정으로 확인해 주세요.

작가:VeTek 반도체 기술 엔지니어링 팀(Xiao 박사의 지도 하에 완성)
