Veeco mocvd 프로비던스

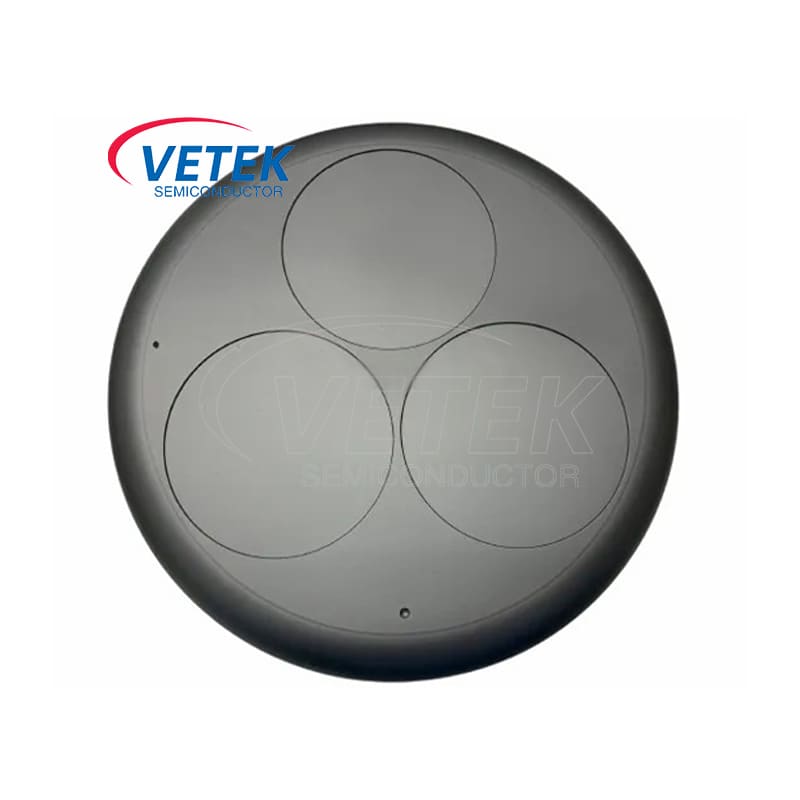

반도체입니다Veeco mocvd웨이퍼 감수자실리콘 카바이드 (SIC) 코팅. 이것SIC 코팅많은 이점을 제공하여 기판으로의 효율적인 열 전달을 가능하게합니다. 기판을 가로 질러 최적의 열 분포를 달성하는 것은 균일 한 온도 제어에 필수적이며, 반도체 장치 제조에 중요한 일관된 고품질의 박막 증착을 보장합니다.

기술 매개 변수

재료 특성의 매트릭스

주요 지표 Vetek 표준 전통적인 솔루션

기본 재료 순도 6N 등조 흑연 5N 성형 흑연

CTE 매칭 정도 (25-1400 ℃) Δα ≤0.3 × 10 × 10/ k Δα ≥1.2 × 10/ k

열 전도도 @800 ℃ 110 W/M · K 85 W/M · K.

표면 거칠기 (RA) ≤0.1μm ≥0.5μm

산 내성 (pH = 1@80 ℃) 1500 사이클 300 사이클

핵심 이점 재구성

열 관리 혁신

원자 CTE 매칭 기술

일본 토요 카본 흑연/SGL 기판 + 그라디언트 SIC 코팅

열 사이클 응력은 82% 감소했습니다 (균열없이 1400 ℃ 500 사이클 측정)

지능형 열 필드 설계

12 구역 온도 보상 구조 : φ200mm 웨이퍼 표면에서 ± 0.5 ℃ 균일 성 달성

동적 열 응답 : 온도 그라디언트 ≤1.2 °/cm에서 5 °/s 가열 속도

화학 보호 시스템
트리플 복합 장벽

50μm 고밀도 SIC 메인 보호 층

나노 타 전이 층 (선택 사항)

기상 침윤 밀도

ASTM G31-21에 의해 확인 :

CL베이스 부식 속도 <0.003mm/년

NH3은 입자 경계 부식없이 1000H에 노출되었다

지능형 제조 시스템

디지털 트윈 처리

5 축제 가공 센터 : 위치 정확도 ± 1.5μm

온라인 3D 스캔 검사 : 100% 전체 크기 검증 (ASME Y14.5에 따라)

시나리오 기반 값 프레젠테이션

3 세대 반도체 대량 생산

응용 프로그램 시나리오 프로세스 매개 변수 고객 이점

Gan Hemt 6 인치 /150μm 에피 택셜 2 차원 전자 가스 밀도 변동 <2%

SIC MOSFET C 균일 성 ± 3% 임계 값 전압 편차는 40% 감소합니다.

마이크로 LED 파장 균일 성 ± 1.2nm 칩 빈 속도는 15% 증가했습니다.

유지 보수 비용 최적화

청소 기간은 3 번 연장됩니다 : HF : HNO ₃ = 1 : 3 고강도 청소가 지원됩니다.

예비 부품 수명 예측 시스템 : AI 알고리즘 정확도 ± 5%
