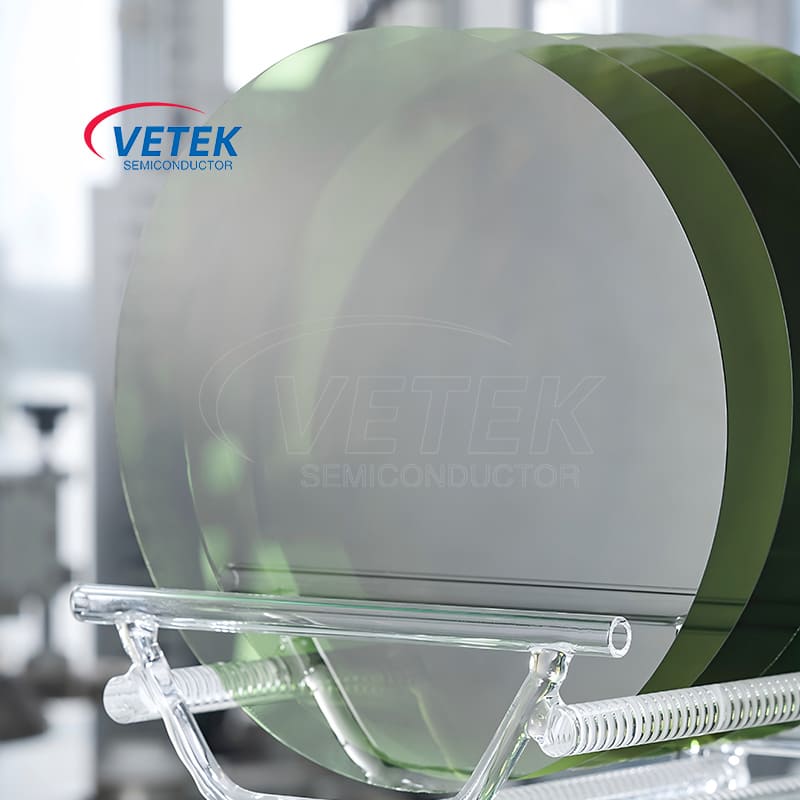

4H 반 절연 유형 SIC 기판

SIC 웨이퍼는 반도체 처리 프로세스에서 여러 주요 역할을합니다. 높은 저항력, 높은 열전도율, 넓은 밴드 갭 및 기타 특성과 결합하여, 특히 전자 레인지 및 RF 응용 분야에서 고주파, 고전력 및 고온 필드에서 널리 사용됩니다. 반도체 제조 공정에서 필수적인 구성 요소 제품입니다.

주요 이점

1. 우수한 전기 특성

높은 임계 분해 전기장 (약 3 mV/cm) : 실리콘보다 약 10 배 높으면 고전압 및 더 얇은 드리프트 층 설계를 지원할 수 있으며, 저항성이 높은 전력 장치에 적합합니다.

반 조화 특성 : 고주파 도핑 또는 고유 한 결함 보상을 통한 높은 저항 (> 10^5 Ω · cm), 고주파, 저 손실 RF 장치 (예 : 밑단)에 적합한 기생 커패시턴스 효과 감소.

2. 열 및 화학적 안정성

높은 열전도율 (4.9W /cm · k) : 우수한 열 소산 성능, 고온 작업을 지원합니다 (이론적 인 작동 온도는 200 ° 이상에 도달 할 수 있음), 시스템 열 소산 요구 사항을 줄입니다.

화학적 불활성 : 대부분의 산 및 알칼리에 불활성, 강한 부식성, 가혹한 환경에 적합합니다.

3. 재료 구조 및 결정 품질

4H 다 유형 구조 : 육각형 구조는 다른 다 유형 구조 (예 : 6H-SIC)보다 우수하고 고주파 장치에 적합한 더 높은 전자 이동성 (예를 들어, 약 1140 cm²/V · s의 세로 전자 이동성)을 제공합니다.

고품질 에피 택셜 성장 : 낮은 결함 밀도 밀도 이종 에피 택셜 필름 (ALN/SI 복합 기판의 에피 택셜 층)은 CVD (화학 증기 증착) 기술을 통해 달성 될 수있어 장치 신뢰성을 향상시킬 수 있습니다.

4. 프로세스 호환성

실리콘 공정과 호환 : SIO₂ 절연 층은 열 산화를 통해 형성 될 수 있으며, 이는 MOSFET과 같은 실리콘 기반 공정 장치를 쉽게 통합 할 수 있습니다.

OHMIC 접촉 최적화 : 다층 금속 (NI/TI/PT 등) 합금 공정의 사용은 접촉 저항 (예 : NI/SI/AL 구조 접촉 저항 1.3 × 10^-4 Ω · CM)을 줄이고 장치 성능을 향상시킵니다.

5. 응용 프로그램 시나리오

Power Electronics : 고전압 Schottky Diodes (SBD), IGBT 모듈 등을 제조하는 데 사용되며, 높은 스위칭 주파수 및 낮은 손실을 지원합니다.

RF 장치 : 5G 통신 기지국, 레이더 및 Algan/Gan Hemt 장치와 같은 기타 고주파 시나리오에 적합합니다.

Vetek 반도체는 고객의 요구를 충족시키기 위해 끊임없이 높은 결정 품질과 가공 품질을 추구하고 있습니다.4 인치그리고6 인치제품을 사용할 수 있습니다8 인치제품이 개발 중입니다.

반 설치 SIC 기판 기본 제품 사양:

반 설치 SIC 기판 결정 품질 사양:

4H 반 절연 유형 SIC 기판 검출 방법 및 용어:
