VETEK-AMAT 중공 리프트 핀 솔루션: CVD SiC 코팅이 적용된 고순도 흑연 기판

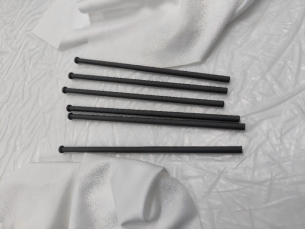

그림 1: AMAT 0200-03201 중공 리프트 핀 물리적 제품(300mm 실리콘 에피택시 시스템용)

반도체 웨이퍼 이송 공정에서 중공 리프트 핀(Wafer Lift Pin)은 웨이퍼를 지지하고 이송하는 중요한 작업을 수행합니다. MOCVD 및 에피택시 성장과 같은 고온 공정 환경에서 리프트 핀은 고순도, 내부식성, 열충격 저항, 낮은 입자 오염 등 여러 요구 사항을 동시에 충족해야 합니다.

현재 시중의 주류 리프트 핀은 흑연 기판 + CVD SiC 코팅 솔루션을 채택하고 있습니다. 그러나 대부분의 공급업체의 코팅 기술은 중공 구조의 경우 외부 표면만 덮을 수 있습니다.내벽은 그야말로 '기술적 무인지대'.

I. 내벽 코팅이 직면한 세 가지 핵심 과제

1. 통제되지 않은 증착 균일성

중공 구조는 종횡비가 큽니다. CVD 반응 가스는 내부 보어 깊숙이 균일하게 확산되기 어려워 포트에서 깊은 내부로 갈수록 내벽 코팅 두께가 점차 감소하고 국지적인 영역에서는 심지어 노출된 영역도 나타납니다.

2. 계면결합강도 부족

구부러진 내부 벽 표면은 증착 공정 매개변수의 최적화 공간을 제한합니다. 코팅과 흑연 기판 사이의 결합 강도는 외부 표면과 동일한 수준에 도달하기 어렵고 열 순환 중에 미세 균열이나 박리가 쉽게 발생할 수 있습니다.

3. 통제되지 않은 내부 보어 청결도

흑연 기판의 다공성 구조가 코팅으로 완전히 밀봉되지 않으면 탄소 입자와 금속 불순물이 고온에서 방출됩니다. 불순물이 분리되면 웨이퍼 표면에 색차와 파티클 결함을 직접적으로 발생시켜 생산 수율을 심각하게 저하시킵니다.

VETEK은 CVD 코팅 분야에서 축적된 심층적인 기술 전문 지식을 활용하여 가스 흐름 필드 시뮬레이션 최적화부터 정밀한 증착 온도 필드 제어에 이르기까지 중공 구조 내벽에 CVD SiC 코팅의 균일한 증착 및 계면 결합 문제를 성공적으로 극복하여 보어의 포트부터 깊은 내부까지 일관된 코팅 두께, 견고한 결합 및 표준을 충족하는 내부 보어 청결도를 보장하는 완벽한 내벽 코팅 공정 솔루션을 구축했습니다.

이 기사에서는 중공 리프트 핀 내부 벽 코팅의 기술적 어려움, 내부 벽 코팅 균일성이 웨이퍼 수율에 미치는 영향, 공정 설계에서 품질 관리 및 납품에 이르는 주요 제어 노드에 대한 심층 분석을 제공합니다.

II. AMAT 중공 리프트 핀이란 무엇입니까?

AMAT 중공 리프트 핀은 반도체 공정 장비 내부에 사용되는 정밀 웨이퍼 핸들링 부품입니다. 주요 기능은 로드, 언로드 및 프로세스 시퀀스 중에 웨이퍼를 들어 올리고 위치를 지정하는 것입니다.

기존의 솔리드 리프트 핀과 달리 중공 디자인에는 내부 구멍이 통합되어 있습니다. 이 구조는 필요한 기계적 형상을 유지하면서 전체 재료 부피와 열 질량을 줄입니다. 그러나 반도체 응용 분야의 경우 중공 리프트 핀을 제조하는 것은 기존의 견고한 부품을 가공하는 것보다 훨씬 더 까다롭습니다. 내부 및 외부 표면의 치수 정확도는 엄격하게 제어되어야 하며 내부 및 외부 형상 간의 동심도는 특히 중요합니다. 따라서 리프트 핀의 최종 성능을 위해서는 재료 선택과 코팅 공정이 모두 필수적입니다.

AMAT 에피택시 시스템의 경우 VETEK Semiconductor는 고순도 흑연 기판과 조밀한 CVD 실리콘 카바이드(SiC) 코팅을 기반으로 하는 맞춤형 AMAT 중공 리프트 핀 솔루션을 제공합니다. 중공 구조는 웨이퍼 리프팅에 필요한 기계적 구조를 유지하면서 불필요한 재료 질량을 줄이는 데 도움이 됩니다. CVD 실리콘 카바이드 코팅은 고순도, 내화학성 및 고온 안정성을 제공합니다. VETEK의 AMAT 0200-03201 리프트 핀은 300mm 실리콘 에피택시 응용 분야용으로 특별히 설계되었으며 고객 도면, 치수 및 공정 요구 사항에 따라 제조할 수 있습니다.

III. VETEK AMAT Hollow Lift Pin의 구조

VETEK은 현재 AMAT 중공 리프트 핀용 고순도 흑연 + CVD 탄화규소 코팅 구조에 중점을 두고 있습니다. 기본 건설 과정은 다음과 같습니다.

고순도 흑연기판 → 정밀 CNC 가공 → CVD 탄화규소 코팅 → 정밀검사

흑연 모재는 구조적 기초를 제공하며 벽이 얇고 속이 빈 형상의 정밀 가공에 적합합니다. VETEK은 일반적으로 고객 요구 사항에 따라 SGL Carbon 및 Toyo Tanso의 재료를 포함하여 수입된 반도체 등급 흑연 재료를 사용합니다. 그런 다음 조밀한 CVD 실리콘 카바이드 코팅이 흑연 표면에 증착되어 보호용 반도체 등급 작업 표면을 형성합니다.

흑연을 기판으로 선택하는 이유는 무엇입니까?

중공 리프트 핀의 경우 모재 재료는 기계 가공성, 열 성능, 기계적 안정성 및 코팅 공정 호환성 간의 균형을 유지해야 합니다. 고순도 흑연은 다음과 같은 특성을 제공하므로 특히 적합합니다.

• 우수한 고온 안정성

• 낮은 열팽창

• 좋은 열 전도성

• 상대적으로 낮은 밀도

• 복잡한 형상에 대한 탁월한 가공성

• CVD 탄화규소 코팅 공정과의 호환성

흑연을 사용하면 복잡한 속이 빈 구조와 얇은 벽 구조를 높은 정밀도로 제조할 수도 있습니다. VETEK은 치수 제어 및 표면 품질에 최적화된 가공 공정을 통해 반도체 흑연 및 실리콘 카바이드 부품에 대한 정밀 CNC 가공 역량을 보유하고 있습니다.

IV. CVD 실리콘 카바이드 코팅: 중요한 보호층

CVD 실리콘 카바이드 코팅은 VETEK AMAT 중공 리프트 핀의 가장 중요한 특징 중 하나입니다. 이 코팅은 흑연 기판에 조밀한 탄화규소 표면을 형성하여 공정 환경으로부터 밑에 있는 흑연을 보호하는 데 도움을 줍니다.

이러한 VETEK 부품의 표준 CVD 탄화규소 코팅 두께는 대략 다음과 같습니다.100±20μm. 코팅 순도는 대략6N / 99.99995%.

VETEK의 광범위한 CVD 탄화규소 기술 역량에는 고순도 코팅, 코팅 두께 제어 및 배치 간 두께 균일성이 포함됩니다. 기술 데이터에 따르면 CVD 탄화규소 코팅 순도는 6N~7N 수준입니다. 특정 AMAT 리프트 핀 프로젝트의 경우 코팅 사양은 고객 도면 및 프로세스 요구 사항에 따라 조정될 수 있습니다.

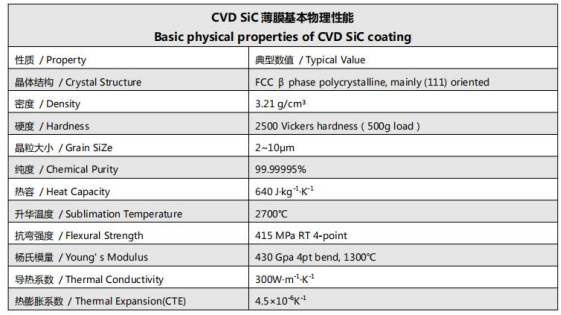

그림 2: CVD SiC 코팅의 기본 물리적 특성

내벽 코팅이 중요한 이유는 무엇입니까?

AMAT 중공 리프트 핀의 가장 기술적으로 어려운 측면 중 하나는 단순히 외부 표면을 코팅하는 것이 아니라 중공 구조의 내부 벽에 안정적이고 균일한 코팅을 달성하는 것입니다.

CVD 코팅 공정 중에는 내부 표면에 접근하기 어렵습니다. 외부 표면과 비교하여 내부 형상은 가스 흐름, 증착 균일성, 코팅 두께 제어 및 공정 일관성에 추가적인 문제를 야기합니다. 따라서 내벽 코팅 품질은 공급업체 간 중요한 차별화 요소가 될 수 있습니다.

VETEK은 중공 구조의 CVD 실리콘 카바이드 코팅 경험을 보유하고 있으며 내부 표면에 특히 중점을 두고 있습니다. 잘 제어된 내부 벽 코팅은 내부 흑연을 공정 환경에 노출시키지 않고 중공 구조 전체에 보호 탄화규소 층을 유지하는 데 도움이 됩니다. 이는 리프트 핀이 고온 및 화학적으로 공격적인 반도체 공정 챔버에서 작동할 때 특히 중요합니다.

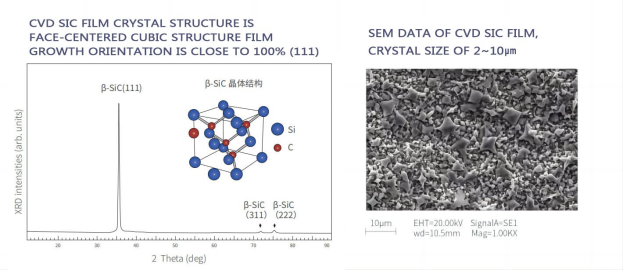

그림 3: CVD 탄화규소 코팅의 미세한 결정 구조

V. VETEK AMAT 중공 리프트 핀의 주요 장점

고순도 재료 시스템:고순도 흑연과 고순도 CVD 실리콘 카바이드의 조합은 오염 제어가 중요한 반도체 환경을 위해 설계되었습니다. 선택한 사양에 따라 CVD 탄화규소 코팅 순도는 6N입니다.

표준 100±20μm 탄화규소 코팅:VETEK의 표준 코팅 두께는 약 100±20μm로 반도체 공정 부품에 실용적인 코팅 두께를 제공하며 고객 요구 사항에 따라 맞춤화가 가능합니다.

탁월한 내벽 코팅 능력:속이 빈 부품의 경우 내벽 코팅은 제조 공정에서 가장 어려운 부분 중 하나입니다. VETEK은 가스 흐름장 시뮬레이션부터 온도장 제어까지 중공 리프트 핀의 내벽에 고품질 커버리지를 달성하여 일관된 코팅 두께와 견고한 결합을 보장할 수 있는 코팅 공정을 개발했습니다.

고온 안정성:흑연 기판과 CVD 탄화규소 코팅은 모두 고온 반도체 공정 환경에 적합합니다. CVD 실리콘 카바이드 층은 화학적 공격과 표면 저하에 대한 추가적인 보호 기능을 제공합니다. VETEK의 CVD 실리콘 카바이드 필름 데이터에는 높은 열 전도성, 낮은 열팽창 및 약 2700°C의 승화 온도가 나열되어 있어 이 소재가 까다로운 고온 응용 분야에 적합하다는 것을 나타냅니다.

내화학성 및 내식성:조밀한 CVD 실리콘 카바이드 표면은 순수 흑연보다 내식성이 뛰어나며 공격적인 공정 가스 및 화학적 세척 환경을 견딜 수 있습니다. 이는 기판 품질 저하를 줄이고 반복되는 공정 주기 동안 보다 안정적인 구성 요소 표면을 유지하는 데 도움이 됩니다.

정밀 가공 및 맞춤화:중공 리프트 핀은 외경, 내경, 벽 두께, 길이 및 동심도를 정밀하게 제어해야 합니다. VETEK은 CNC 정밀 가공과 CVD 코팅 공정을 결합하여 고객 도면에 따라 복잡한 반도체 부품을 제조합니다. 리프트 핀은 다음에 따라 제조될 수 있습니다.

• 고객 도면

• 샘플 구성 요소

• 치수 사양

• 필요한 코팅 두께

• 필수 흑연 등급

• 특정 프로세스 요구 사항

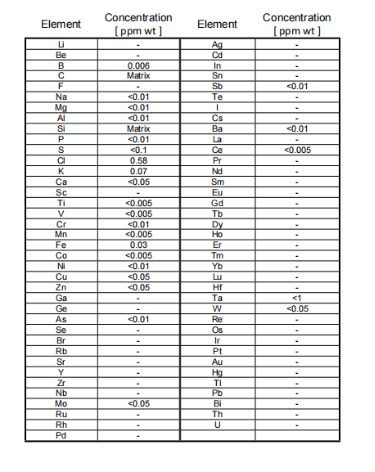

그림 4: CVD 탄화규소 코팅 GDMS 순도 테스트 보고서

6. 일반적인 응용 분야

실리콘 에피택시:리프트 핀은 에피택시 장비 내에서 웨이퍼 리프팅, 위치 지정 및 전송에 사용됩니다. VETEK의 기존 AMAT 0200-03201 제품은 300mm 실리콘 에피택시 애플리케이션을 위해 특별히 포지셔닝되었습니다.

웨이퍼 핸들링 시스템:리프트 핀은 고온 안정성, 치수 정확도 및 오염 제어가 필요한 응용 분야에서 정밀 웨이퍼 처리 구성 요소 역할을 할 수 있습니다. 속이 빈 관형 본체가 있는 웨이퍼 리프트 핀은 국부적인 열 손실을 효과적으로 최소화할 수 있으므로 고온 공정(예: 에피택셜 성장 또는 어닐링)에서 웨이퍼 뒷면에 흔히 나타나는 핀 마크를 줄일 수 있습니다. 리프트 핀 본체 내부에 빈 공동을 형성하면 열 질량이 감소하고 웨이퍼 온도 균일성이 향상됩니다.

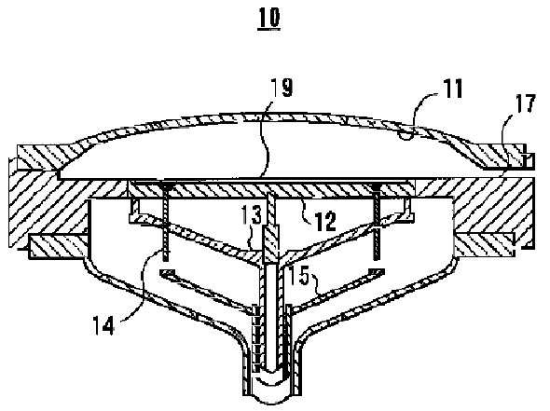

그림 5: 중공 리프트 핀이 열 질량을 줄이고 웨이퍼 온도 균일성을 향상시키는 원리의 도식

반도체 공정 장비:고객 도면 및 샘플을 기반으로 유사한 흑연 + CVD 실리콘 카바이드 구성 요소를 다른 반도체 장비 플랫폼용으로 개발할 수 있습니다. VETEK의 반도체 제품 포트폴리오는 실리콘 에피택시, 실리콘 카바이드 에피택시, MOCVD, RTP/RTA, 에칭 및 기타 반도체 공정을 포괄합니다.



Ⅶ. 제조 공정: 공정 설계부터 품질 관리 및 납품까지의 핵심 제어 노드

AMAT 중공 리프트 핀 생산에는 여러 중요한 단계가 포함되며 각 단계는 최종 제품의 신뢰성과 웨이퍼 수율에 직접적인 영향을 미칩니다.

1. 흑연 재료 선택— 고객의 치수, 열 성능 및 순도 요구 사항에 따라 적절한 고순도 흑연 등급(SGL Carbon 또는 Toyo Tanso 등)을 선택합니다.

2. 정밀 CNC 가공— 흑연 블랭크를 필요한 중공 형상으로 가공합니다. 내경, 외경, 벽 두께, 길이 및 동심도에 특별한 주의를 기울입니다.

3. 표면 준비— 가공된 흑연 구성 요소는 CVD 코팅 전에 세척 및 표면 준비 과정을 거칩니다.

4. CVD 실리콘 카바이드 코팅— 흑연 기판에 조밀한 CVD 실리콘 카바이드 층을 증착합니다. 표준 코팅 두께는 약 100±20μm이며, 선택한 사양에 따라 코팅 순도는 6N입니다.

5. 내부 표면 코팅(중요한 기술 단계)— 중공 리프트 핀의 경우 내벽은 안정적인 탄화 규소 코팅 적용 범위를 달성하기 위해 신중하게 처리됩니다. 가스 흐름장 시뮬레이션 최적화와 정밀한 증착 온도장 제어를 통해 포트부터 보어 깊은 내부까지 일관된 코팅 두께, 견고한 결합 및 표준을 충족하는 내부 보어 청결도가 보장됩니다.

6. 점검 — 완성된 부품은 배송 전에 치수 정확도, 코팅 상태 및 기타 고객이 지정한 요구 사항에 대한 검사를 거칩니다.

VETEK의 생산 능력은 정제, CNC 가공, CVD 코팅 및 검사를 포괄하여 반도체 탄소 기반 부품을 위한 통합 제조 체인을 제공합니다.

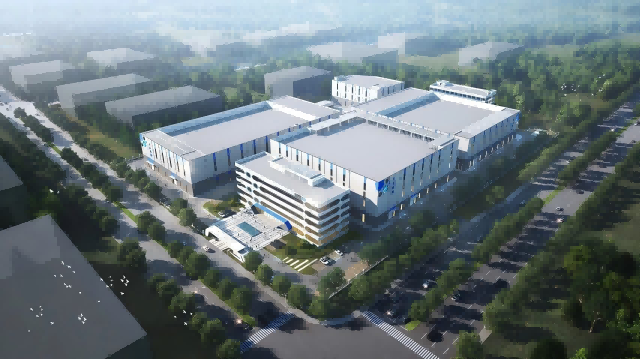

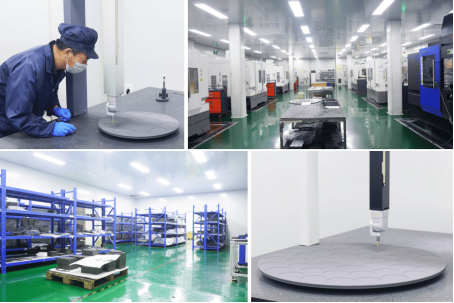

그림 6: VETEK 반도체 재료 생산 및 정밀 가공 기지

Ⅷ. 샘플 리드타임

맞춤형 AMAT 중공 리프트 핀 샘플의 일반적인 리드 타임은 약 20일 정도입니다. 실제 배송 시간은 도면의 복잡성, 재료 선택, 코팅 요구 사항, 수량 및 검사 요구 사항에 따라 달라질 수 있습니다. 반복 주문 또는 이미 자격을 갖춘 제품의 경우 고객 예측 및 필요한 배송 날짜에 따라 생산 일정을 별도로 협상할 수 있습니다.

그림 7: VETEK AMAT 중공 리프트 핀 제품 포장



Ⅸ. VETEK의 AMAT 중공 리프트 핀을 선택하는 이유는 무엇입니까?

VETEK은 흑연 재료 조달, 정밀 가공, CVD 실리콘 카바이드 코팅 및 반도체 부품 제조를 통합 생산 프로세스로 통합합니다. 주요 기능은 다음과 같습니다.

• 고순도 흑연 기판 (SGL Carbon / Toyo Tanso 등)

• CVD 실리콘 카바이드 코팅 순도 6N

• 표준 코팅 두께 100±20μm

• 중공구조 가공

• 내벽 CVD 탄화규소 코팅(핵심 차별화 능력)

• 정밀 CNC 가공

• AMAT 호환 웨이퍼 리프트 핀 솔루션

• 약 20일 정도의 빠른 샘플 리드타임

VETEK은 전용 R&D 센터와 반도체 재료 생산 시설의 지원을 받아 CVD 장비 개발, CVD 공정 개발, CNC 정밀 가공 및 정제의 전체 기술 체인을 포괄합니다.

X. 자주 묻는 질문(FAQ)

Q1: VETEK AMAT 중공 리프트 핀의 표준 CVD 탄화규소 코팅 두께는 얼마입니까?

표준 코팅 두께는 약 100±20μm입니다. 특정 두께는 고객 도면 및 공정 요구 사항에 따라 조정될 수 있습니다.

Q2: CVD 탄화규소 코팅은 어느 정도의 순도 수준을 달성할 수 있습니까?

선택한 사양에 따라 코팅 순도는 약 6N(99.99995%)입니다. VETEK의 CVD 탄화규소 플랫폼은 일반적으로 6N~7N 수준에서 작동합니다.

Q3: 중공 리프트 핀에 내부 벽 코팅이 중요한 이유는 무엇입니까?

내부 형상은 균일하게 코팅하기 어렵습니다. 고품질 내벽 실리콘 카바이드 커버리지는 흑연 기판이 고온의 화학적 활성 공정 환경에 노출되는 것을 방지하며 장기적인 신뢰성을 위한 핵심 차별화 요소입니다. 내부 벽 코팅 균일성은 내부 보어 청결도 및 웨이퍼 수율과 직접적인 관련이 있습니다.

Q4: VETEK은 OEM 도면이나 샘플에 따라 제조할 수 있나요?

예. VETEK은 고객 도면, OEM 부품 번호(예: AMAT 0200-03201), 샘플 구성 요소, 치수 사양, 필요한 흑연 등급 및 코팅 요구 사항에 따라 제조할 수 있습니다.

Q5: 일반적인 샘플 리드타임은 얼마나 됩니까?

일반적인 샘플 리드 타임은 약 20일 정도로 빠릅니다. 실제 배송은 도면의 복잡성, 재료 선택, 코팅 요구 사항, 수량 및 검사 요구 사항에 따라 달라집니다.

XI. 요약

AMAT 중공 리프트 핀은 상대적으로 작은 반도체 부품이지만 제조 요구 사항은 결코 단순하지 않습니다. 얇은 벽 형상, 엄격한 동심도 요구 사항, 고온 작동, 오염 제어 및 내부 표면 코팅의 조합으로 인해 이 제품은 특수 반도체 공정 구성 요소가 됩니다.

VETEK의 현재 솔루션은 CVD 탄화규소 코팅이 적용된 고순도 흑연을 채택하여 흑연의 기계 가공성과 열 특성을 CVD 탄화규소의 고순도, 내화학성 및 고온 안정성과 결합합니다. 100±20μm의 표준 코팅 두께, 최대 6N의 순도, SGL 및 Toyo Tanso 흑연 재료 옵션 및 내벽 코팅 기능을 갖춘 VETEK은 반도체 웨이퍼 핸들링 및 실리콘 에피택시 응용 분야를 위한 맞춤형 AMAT 중공 리프트 핀 솔루션을 제공할 수 있습니다.

대체 공급업체를 찾는 고객을 위한AMAT 0200-03201 중공 웨이퍼 리프트 핀,또는기타 실리콘 카바이드 코팅 흑연 반도체 부품,VETEK은 도면이나 샘플을 평가하고 맞춤형 제조 솔루션을 제공할 수 있습니다.
