ALD 공정은 원자 층 에피 택시 프로세스를 의미합니다. Vetek 반도체 및 ALD 시스템 제조업체는 ALD 공정의 높은 요구 사항을 충족시키기 위해 SIC 코팅 된 ALD 행성 감수체를 개발하고 생산하여 기판에 공기 흐름을 골고루 분배했습니다. 동시에, 우리의 고순도 CVD SIC 코팅은 공정에서 순도를 보장합니다. 우리와 협력에 대해 토론하는 데 오신 것을 환영합니다.

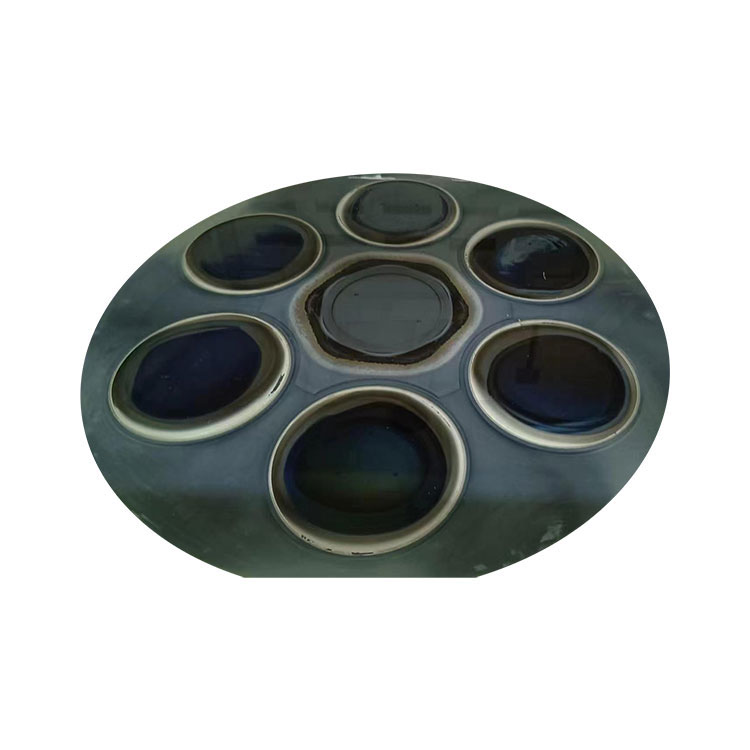

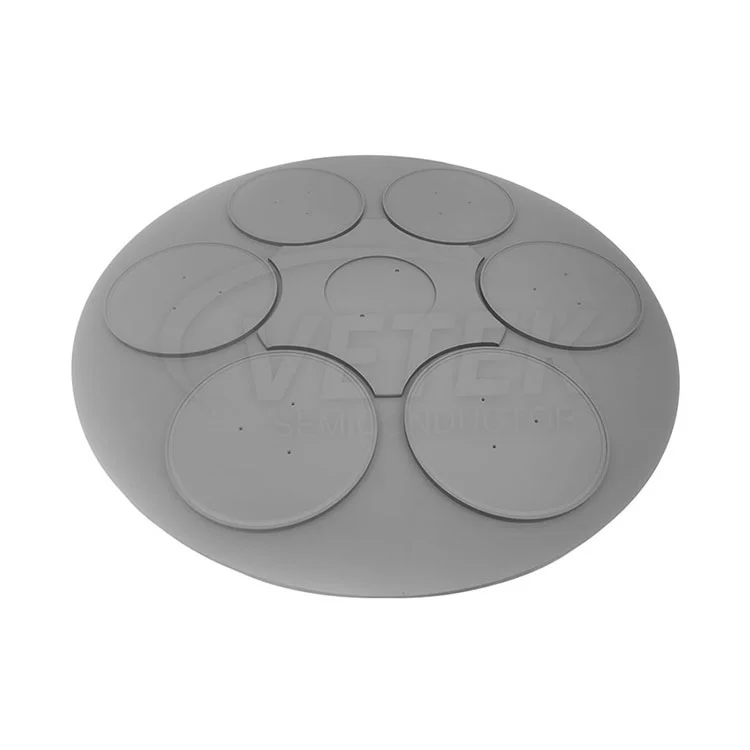

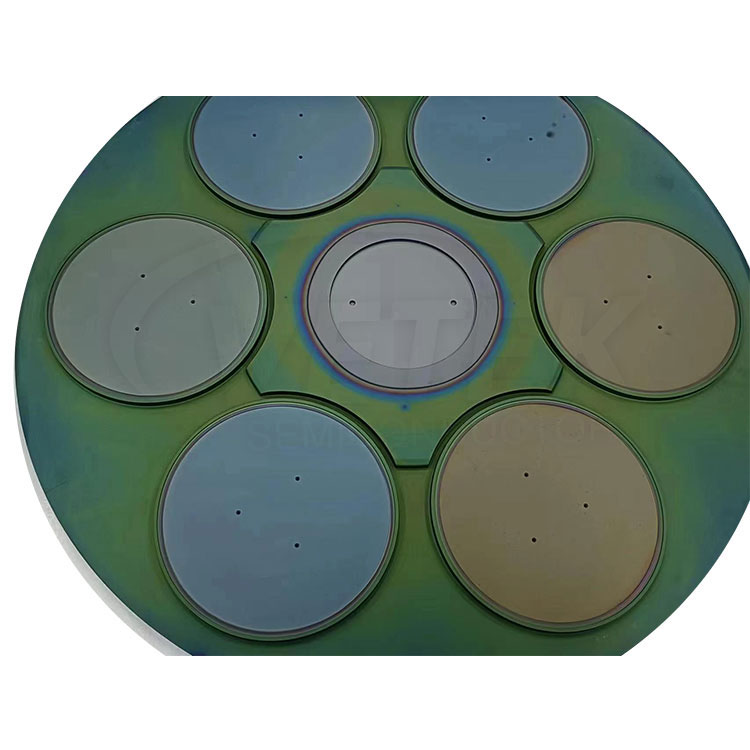

전문 제조업체 인 Vetek Semiconductor는 SIC 코팅 된 원자 층 증착 행성 감수자를 소개하려고합니다.
ALD 공정은 원자 층 에피 택시라고도합니다. Veteksemicon은 선도적 인 ALD 시스템 제조업체와 긴밀히 협력하여 최첨단 Sic 코팅 된 ALD 행성 감수체의 개발 및 제조를 개척했습니다. 이 혁신적인 감수자는 ALD 공정의 엄격한 요구 사항을 완전히 충족시키고 기판을 가로 질러 균일 한 가스 흐름 분포를 보장하도록 신중하게 설계되었습니다.
또한, Veteksemicon은 고순도 CVD SIC 코팅을 사용하여 증착주기 동안 고순도를 보장합니다 (순도는 99.9995%에 도달). 이 고급 SIC 코팅은 프로세스 신뢰성을 향상시킬뿐만 아니라 다른 응용 분야에서 ALD 프로세스의 전반적인 성능과 반복성을 향상시킵니다.
자체 개발 된 CVD 실리콘 카바이드 증착 용광로 (특허 기술) 및 다수의 코팅 공정 특허 (예 : 그라디언트 코팅 설계, 인터페이스 조합 강화 기술)에 의존하여 다음과 같은 획기적인 방법을 달성했습니다.
맞춤형 서비스 : 고객을 지원하여 Toyo Carbon 및 SGL Carbon과 같은 수입 된 흑연 재료를 지정하도록 지원합니다.
품질 인증 :이 제품은 반 표준 테스트를 통과했으며 입자 흘림 속도는 <0.01%로 7Nm 미만의 고급 프로세스 요구 사항을 충족합니다.
ALD 기술 개요의 장점 :
● 정확한 두께 제어: Excelle으로 나노 미터의 필름 두께를 달성하십시오증착 사이클을 제어함으로써 NT 반복성.
● 고온 저항성 : 열 충격 저항성이 뛰어나고 균열 또는 필질의 위험이없는 1200 ° 이상의 고온 환경에서 오랫동안 안정적으로 작동 할 수 있습니다.
코팅의 열 팽창 계수는 흑연 기판의 열 팽창 계수와 일치하여 균일 한 열 필드 분포를 보장하고 실리콘 웨이퍼 변형을 감소시킨다.
● 표면 부드러움: 완벽한 3D 적합성 및 100% 단계 커버리지는 기판 곡률을 완전히 따르는 부드러운 코팅을 보장합니다.
● 부식 및 혈장 침식에 대한 저항성 : SIC 코팅은 에칭, CVD 및 기타 가혹한 공정 환경에 적합한 할로겐 가스 (CL) 및 혈장의 침식에 효과적으로 저항합니다.
● 광범위한 적용 가능성: 웨이퍼에서 분말로의 다양한 물체에서 코팅 가능하며, 민감한 기판에 적합합니다.
● 사용자 정의 가능한 재료 특성: 산화물, 질화물, 금속 등에 대한 재료 특성의 쉬운 사용자 정의.
● 넓은 프로세스 창: 온도 또는 전구체 변화에 대한 무감각, 완벽한 코팅 두께 균일 성으로 배치 생산에 도움이됩니다.
응용 프로그램 시나리오 :
1. 반도체 제조 장비
Epitaxy : MoCVD 반응 공동의 핵심 캐리어로서, 웨이퍼의 균일 한 가열을 보장하고 에피 택시 층의 품질을 향상시킵니다.
에칭 및 증착 공정 : 고주파 에칭 및 원자 층 증착 (ALD) 장비에 사용되는 전극 구성 요소, 고주파 플라즈마 폭격 1016.
2. 태양 광 산업
Polysilicon ingot Furnace : 열 필드지지 구성 요소로서 불순물 도입을 줄이고 실리콘 잉곳의 순도를 개선하며 효율적인 태양 전지 생산을 돕습니다.
Beteksemicon은 중국의 ALD Planetary Spescrector 제조업체 및 공급 업체로서 고급 박막 증착 기술 솔루션을 제공하기 위해 최선을 다하고 있습니다. 추가 문의를 환영합니다.
