솔리드 SiC 포커스 링
  • 솔리드 SiC 포커스 링솔리드 SiC 포커스 링

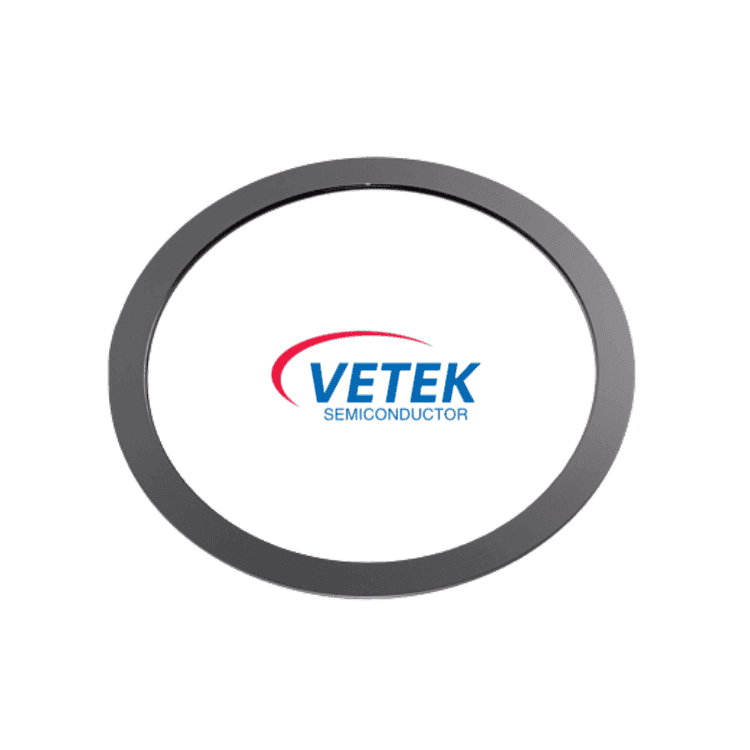

솔리드 SiC 포커스 링

웨이퍼 추적 영역을 둘러싸도록 설계된 Solid SiC 포커스 링은 선형 플라즈마 분포와 정확한 가장자리에서 중앙까지의 에칭 프로파일을 보장합니다. 이러한 프리미엄 β-SiC 구성 요소는 독점적인 화학 기상 증착(CVD) 기술을 사용하여 Vetek Semiconductor(Wuyi Tianyao New Material Technology Co., LTD)에서 제작되었습니다. Vetek은 원자재를 조밀하고 바인더가 없는 매트릭스로 기화함으로써 오래된 재료에서 흔히 발생하는 다공성 미세 간격을 제거합니다. 표준 석영 또는 실리콘 차폐와 비교하여 당사의 CVD SiC 구성 요소는 부식성 할로겐 가스에 훨씬 더 잘 견디며 7nm 이하의 심층 로직 및 고밀도 메모리 칩 제조에서 웨이퍼를 차폐합니다. 추가 문의를 기대합니다.

1. 제품특징


● 순도(GDMS 인증): > 99.99995%(최대 6N-7N) | 챔버에 미량 금속 위험이 없도록 유지합니다.

● 구조적 견고성: ≥3.21  g/cm3 | 이론적 밀도에 도달합니다. 가스 방출이나 미세 입자가 숨길 수 있는 공간을 남기지 않습니다.

● 열 조절: 200 - 300W/m·K | 열을 빠르게 확산시켜 웨이퍼 림 온도를 완벽하게 균일하게 유지합니다.

● 전기 범위: 0.01 - 10 Ωcm | 플라즈마 피복을 안정시키고 RF 연결을 개선하기 위한 적응형 저항. 표면 강성: ≥2500 HV | 지속적인 건식 에칭 주기 동안 연마 마모를 방지합니다.

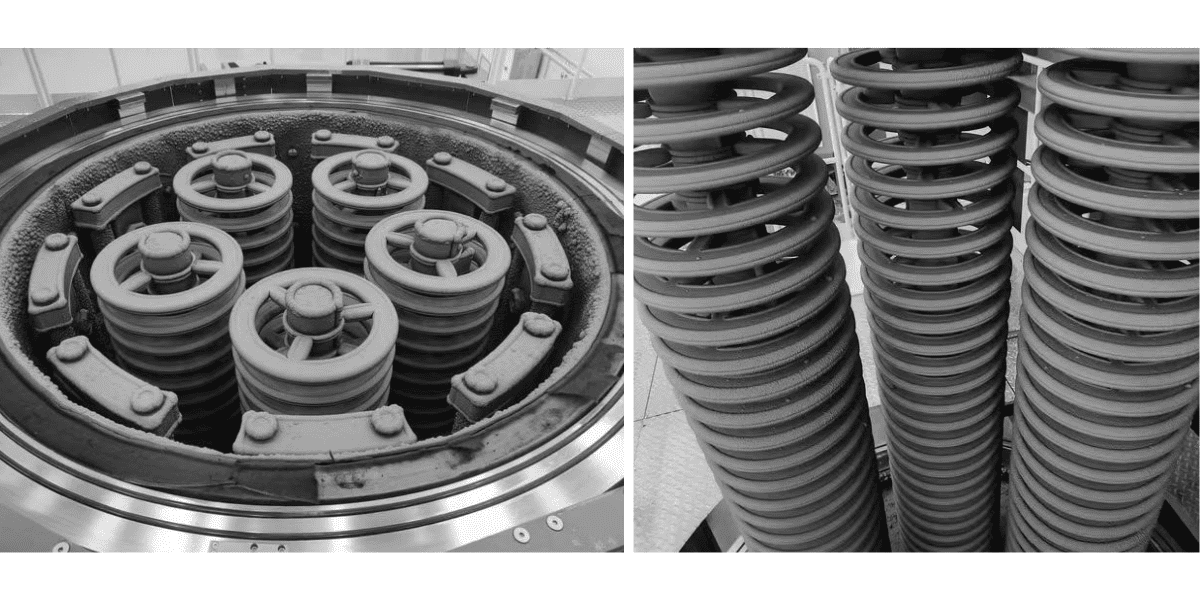

Solid SiC focus ring Manufacturing Processing



2. 응용분야l


● 고급 공정 플라즈마 에칭

● 박막 증착 공정(PECVD/ALD)

● 솔리드 SiC 에칭 링은 고급 칩 제조의 핵심 소모품으로, 웨이퍼 가장자리 공정의 균일성을 보장하고 플라즈마 에칭 및 증착 공정에서 수율을 개선하고 부품 수명을 연장하는 데 사용됩니다.


3. Fab 취약점 해결


● 문제: 빠른 부품 침식으로 인해 유휴 시간이 많이 소요됨

해결 방법: Vetek의 CVD 성장 구조는 석영보다 10~20배 느리고 벌크 실리콘보다 3~5배 느린 침식 속도를 보여줍니다. Fab의 생산 가동 시간은 길어지고 비상실 환기구는 훨씬 줄어듭니다.

● 문제: Edge Yield Collapse("Edge Effect")

해결 방법: 링 표면 전체의 느리고 예측 가능한 마모는 시간이 지남에 따라 플라즈마 외장이 기울어지는 것을 방지합니다. 이는 웨이퍼 주변에서 엄격한 CD(임계 치수) 제한을 유지합니다.

● 문제: 소결 부품 쉐딩으로 인한 결함 급증

해결 방법: 당사의 기상 합성에서는 입자 경계 바인더나 금속 충전재가 전혀 남지 않습니다. 이러한 약점이 없으면 링이 벗겨지거나 웨이퍼 표면에 마이크로 마스킹 결함이 발생하지 않습니다.


4. 맞춤형 엔지니어링 지원


● 도구 드롭인 통합: Lam, AMAT, TEL과 같은 글로벌 식각 브랜드의 엄격한 간격 사양에 맞게 맞춤 가공됩니다.

● 저항성 일치: 각 배치의 전기 프로필을 조정하여 특정 레시피 매개변수와 완벽하게 일치합니다.

● 고급 마감 처리: 초청정 CMP(화학 기계적 평탄화)를 사용하여 거친 표면을 매끄럽게 하고 초기 도구 시즈닝 중에 입자 수를 줄입니다.

● 복잡한 폼 팩터: 까다로운 다단계 엣지 링과 인터로킹 링 설정에 대해 엄격한 공차(±0.01mm)를 유지합니다.

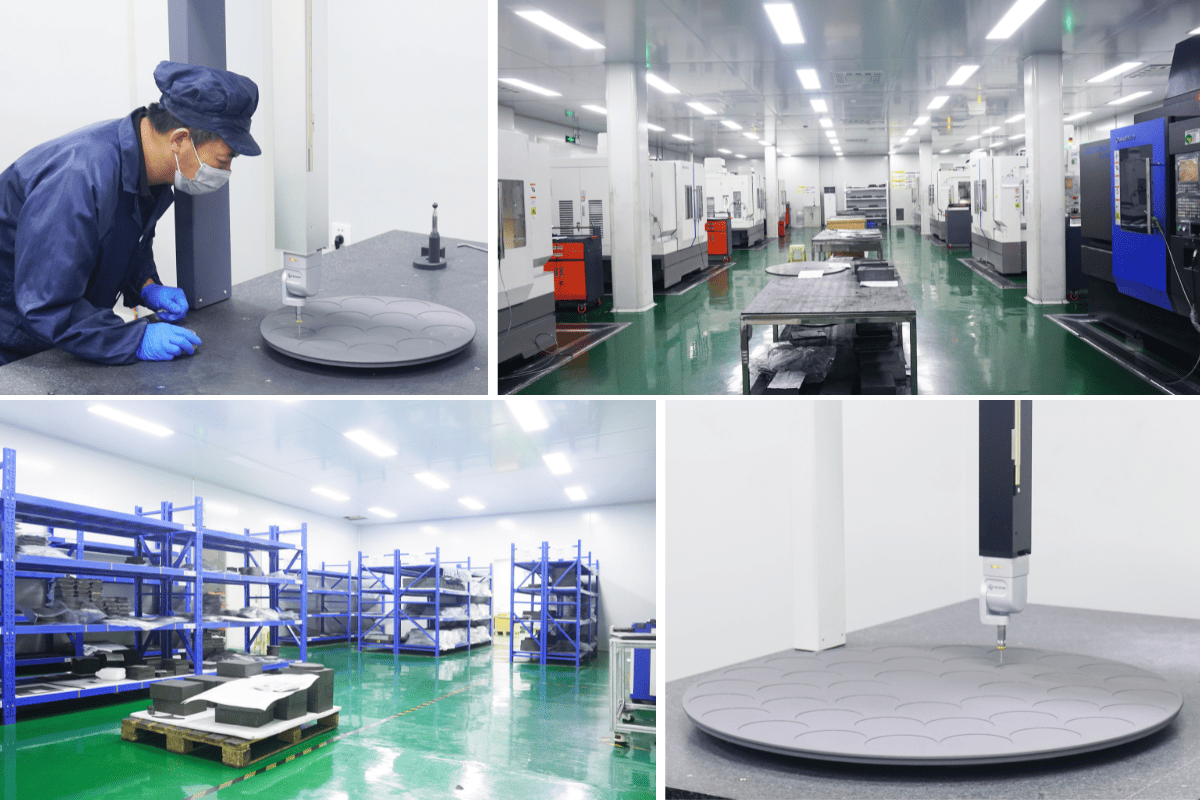

Vetek 반도체 창고:

Veteksemicon Warehouse
핫 태그: 솔리드 SiC 포커스 링
