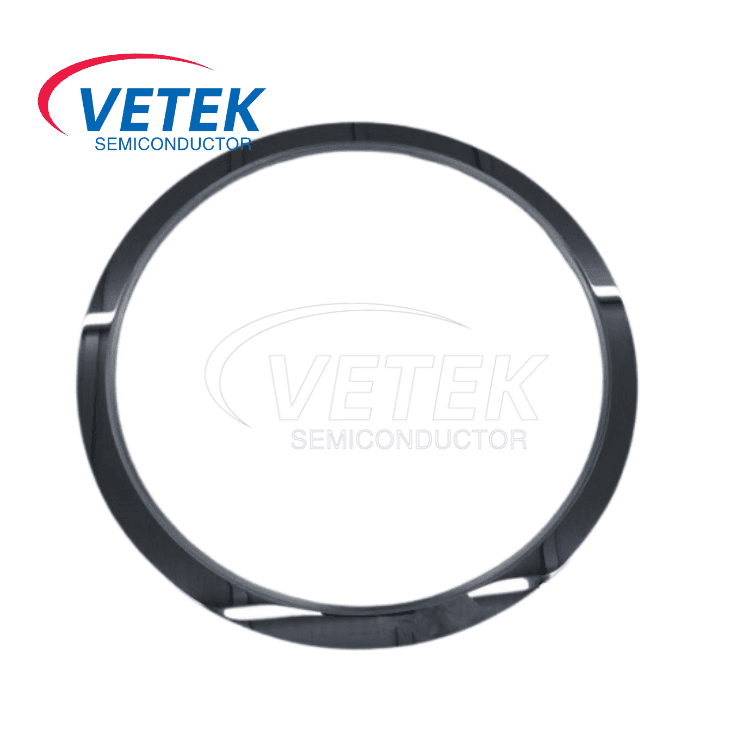

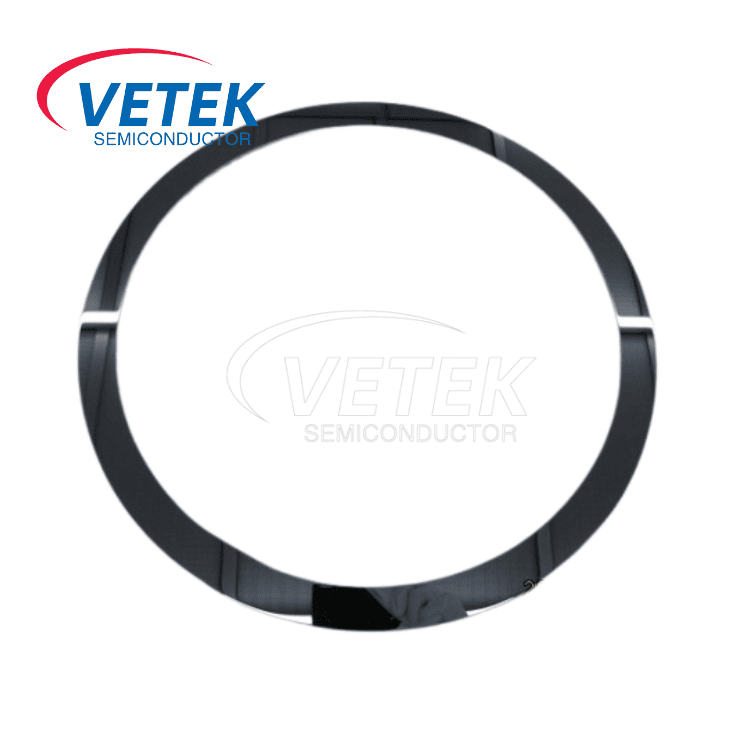

에칭을위한 포커스 링

단결정 실리콘 에칭 링은 플라즈마 환경 안정성을 유지하고 장비 및 웨이퍼 보호, 자원 활용을 최적화하고 고급 프로세스 요구 사항에 적응함으로써 반도체 에칭 프로세스의 필수 구성 요소입니다. 성능은 칩 제조의 수율과 비용에 직접적인 영향을 미칩니다.

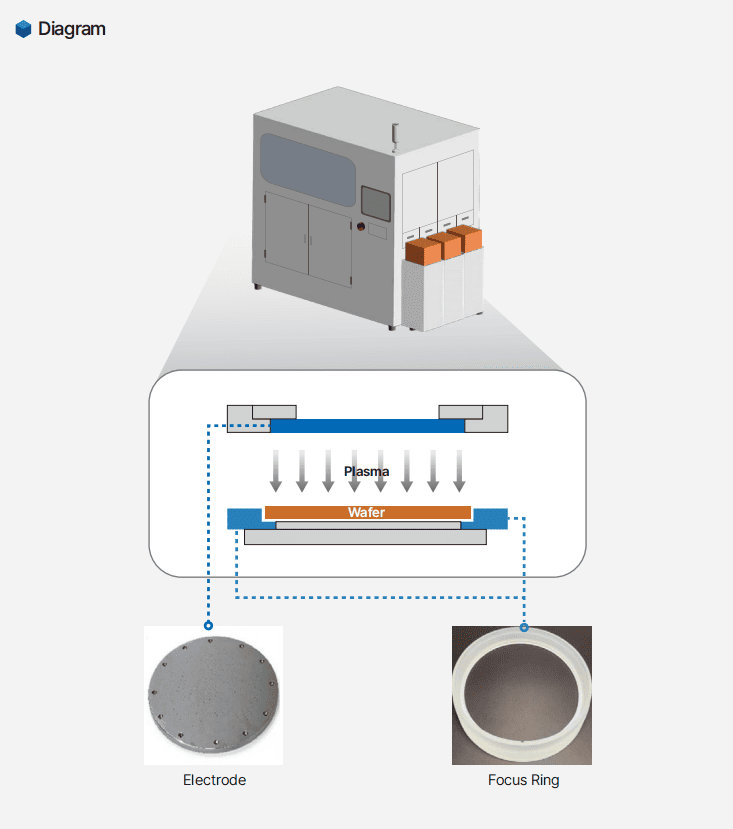

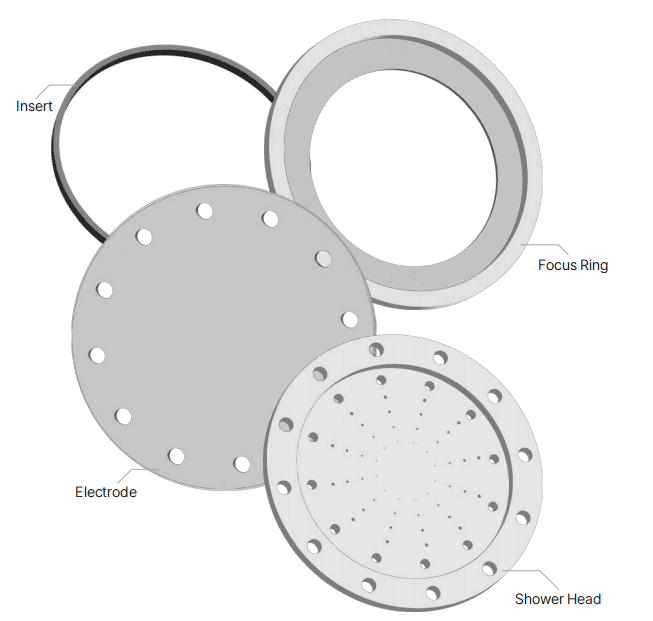

에칭 포커스 링, 전극 등 (모서리 온도 컨트롤러)은 플라즈마 균일 성, 온도 제어 및 공정 반복성을 보장하는 코어 소모품입니다. 이들 성분은 CVD, 에칭 및 필름 장비의 진공 챔버에서 정확하게 조립되며 웨이퍼의 가장자리에서 중앙으로 에칭의 정확도와 수율을 직접 결정합니다.

고급 제조 공정의 재료 특성에 대한 엄격한 수요에 대응하여 Veteksemi는 고급 단일 계정 실리콘을 사용하여 10-20Ω · cm의 초점을 제조하고 소모품을 지원하는 데 혁신합니다. Veteksemi는 재료 과학, 전기 설계 및 열역학의 공동 최적화를 통해 포커스 링 및 지원 소모품을 제조 할 수 있습니다. 수명, 정확성 및 비용 효율성의 획기적인 개선을 달성하기 위해 전통적인 석영 솔루션을 포괄적으로 능가합니다.

핵심 재료 비교 및 ​​저항 최적화

단결정 실리콘 Vs. 석영

제품 핵심 advantage

1. 원자 레벨 프로세스 정확도

저항 최적화 + 초고-프레임 연마 (RA <0.1μm)는 세미 F47 표준을 충족시키기 위해 마이크로 차지 및 입자 오염을 제거합니다.

유전체 손실 (TANΔ <0.001)은 웨이퍼 유전체 환경과 고도로 일치하며, 가장자리 전기 왜곡을 피하고 3D NAND 89.5 ° ± 0.3 ° 수직 깊은 구멍 에칭을지지합니다.

2. 지능형 시스템 호환성

ETC 모서리 온도 제어 모듈과 통합 된 냉각 공기 흐름은 열전대 및 AI 알고리즘에 의해 동적으로 조정되어 챔버 열 드리프트를 보상합니다.

Amat Centura, Lam Research Kiyo 및 ICP/CCP 플라즈마 소스와 같은 주류 기계에 적합한 맞춤형 RF 매칭 네트워크를 지원합니다.

3. 포괄적 인 비용 효율성

단결정 실리콘의 수명은 석영보다 275% 더 길고 유지 보수주기는 3,000 시간 이상이며 포괄적 인 소유 비용 (TCO)은 30% 감소합니다.

저항 구배 사용자 정의 서비스 (5-100Ω · cm), 고객 프로세스 창 (예 : GAN/SIC 와이드 밴드 갭 재료 에칭)과 정확하게 일치합니다.

저항의 효과

제품 상업 용어

최소 주문 수량	1 세트
가격	맞춤형 인용문에 문의하십시오
포장 세부 사항	표준 내보내기 패키지
배달 시간	배송 시간 : 주문 확인 후 30-35 일
지불 조건	t/t
공급 능력	600 세트/월
